Когда важна точность: возможности тензодатчика HBM Z6FC3 500 кг

Современные измерительные системы требуют высокой точности, стабильности и надежности при регистрации механических нагрузок. Одним из ключевых компонентов в таких задачах является тензодатчик — элемент, преобразующий механическую деформацию в электрический сигнал. Тензодатчик HBM Z6FC3 на 500 кг представляет собой классическое решение для задач взвешивания и измерения силы, используемое в лабораториях, на производстве и в автоматизированных системах учета. Он выполнен в виде однокомпонентного изгибающегося моста с высокими метрологическими показателями и высокой стойкостью к внешним воздействиям.

Технические характеристики

Тензодатчик HBM Z6FC3 разработан с учётом требований к точности, устойчивости и надежности при длительной эксплуатации в промышленных условиях. Его параметры оптимально сбалансированы для задач, где требуется контролировать статические или квазистатические нагрузки в диапазоне до 500 кг. Среди ключевых технических характеристик:

• номинальная грузоподъёмность — 500 кг;
• тип сигнала — аналоговый, мостовое сопротивление на базе тензорезисторов;
• номинальный выходной сигнал — 2 мВ/В;
• сопротивление моста — 350 Ом;
• питание — до 15 В (рекомендуемое значение — 10 В постоянного тока);
• допустимая перегрузка — до 150% от номинальной нагрузки;
• предельная перегрузка — до 300% без риска механического разрушения;
• рабочий температурный диапазон — от -10 до +70 C;
• долговременная стабильность сигнала —< 0,03% в год;
• класс точности — C3 (по OIML);
• входная и выходная нелинейность — менее 0,02%;
• гистерезис — менее 0,02%;
• защита корпуса — IP68;
• материал корпуса — нержавеющая сталь;
• тип соединения — кабельное (экранированный четырехжильный кабель);
• длина кабеля — стандартно 3 или 5 м.

Конструктивные особенности

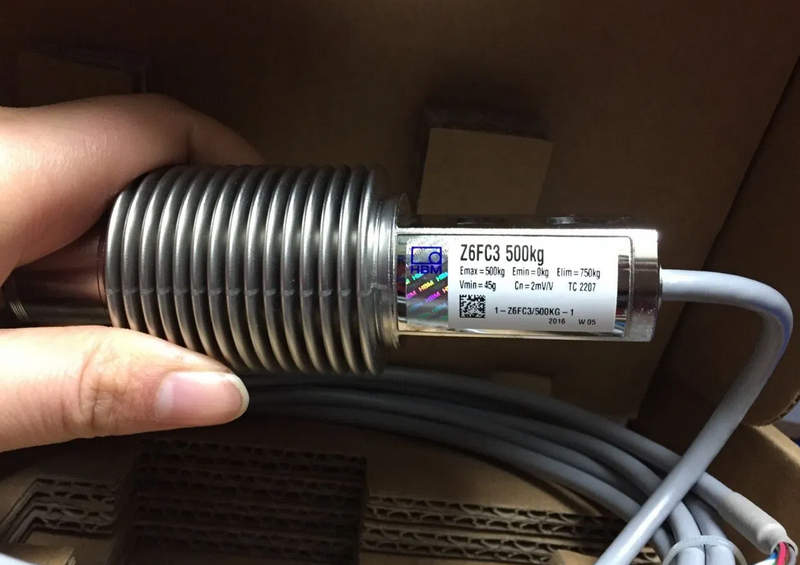

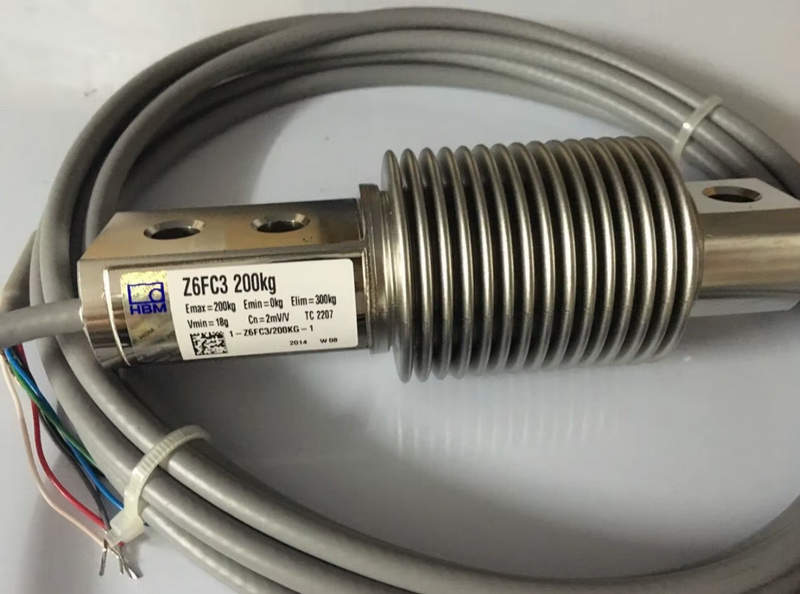

Конструкция тензодатчика HBM Z6FC3 основывается на принципе изгибающегося одноосного моста, выполненного в форме S-образного (или Z-образного) тела. Такая форма позволяет эффективно перераспределять силы и обеспечить минимальные паразитные напряжения. Корпус выполнен из коррозионностойкой нержавеющей стали, что делает его пригодным для применения в условиях повышенной влажности, агрессивных паров и пыли. Внутри корпуса размещены высокоточные тензорезисторы, приклеенные к деформируемому участку тела, с выведенными контактами, сформированными в виде моста Уитстона. Эти тензорезисторы чувствительны к минимальным изменениям деформации, обеспечивая стабильный выходной сигнал в пропорции к приложенной нагрузке. Шов герметизации корпуса выполнен лазерной сваркой, что исключает возможность проникновения влаги и пыли внутрь корпуса. Это важно при длительной эксплуатации оборудования в полевых условиях, на открытых площадках или в цехах с влажной средой. Кабель с многослойной защитой также обеспечивает высокую степень электромагнитной экранировки.

Принцип работы

Физической основой функционирования тензодатчика является пьезорезистивный эффект. При приложении нагрузки к изгибающемуся телу датчика, в его чувствительном элементе возникают микродеформации, вызывающие изменение сопротивления тензорезисторов. Изменение сопротивления в плечах мостовой схемы приводит к смещению нуля, которое в свою очередь формирует пропорциональный по амплитуде выходной сигнал. Выходное напряжение пропорционально деформации и, соответственно, приложенной нагрузке. Таким образом, подключив измерительный усилитель, можно преобразовать сигнал тензодатчика в удобную для обработки форму: аналоговый токовый или цифровой сигнал, пригодный для дальнейшей регистрации, индикации или управления процессами.

Режимы эксплуатации

Модель Z6FC3 рассчитана на длительную работу в циклическом режиме, когда нагрузка периодически подаётся и снимается в пределах номинального диапазона. Она устойчиво переносит вибрации, кратковременные перегрузки и воздействие пыли и влаги, что делает её пригодной для применения в сложных промышленных условиях. Работа возможна в статическом, квазистатическом и динамическом режиме, при условии соблюдения границ допустимого ускорения и амплитуды колебаний. Допускается использование в составе платформенных весов, силовых прессов, испытательных стендов и других измерительных систем, где требуется точное отслеживание механической нагрузки.

Области применения

Датчик HBM Z6FC3 на 500 кг широко используется в различных сферах промышленности и научных исследований. Его универсальность делает возможным применение как в стационарных, так и в мобильных установках. Основные направления включают:

• весоизмерительные системы (платформенные весы, дозирующие устройства, упаковочные машины);
• испытательные стенды (на прочность, жесткость, усталостные характеристики материалов и компонентов);
• автоматизированные производственные линии (контроль усилия, натяжения, зажима);
• мониторинг нагрузок на опоры, балки, подвески в строительстве и машиностроении;
• исследовательские лаборатории и учебные полигоны для анализа нагружений;
• робототехника и мехатроника, где важна точная обратная связь по усилию.

Преимущества использования

Датчик обладает рядом преимуществ, обеспечивающих его широкое распространение и высокую оценку среди инженеров:

• высокая точность и стабильность показаний;
• широкий температурный диапазон работы;
• устойчивость к влаге, пыли и агрессивной среде;
• компактные размеры и простота интеграции в готовые решения;
• возможность длительной эксплуатации без потери метрологических характеристик;
• доступность комплектующих и запасных частей.

Таким образом, тензодатчик HBM Z6FC3 на 500 кг — это надежное и проверенное временем решение для высокоточного измерения силы и массы в промышленных условиях. Благодаря качественной конструкции, стойкости к внешним воздействиям и стабильным метрологическим характеристикам, данная модель занимает уверенные позиции среди аналогов.
