Снижение простоев оборудования благодаря применению реле Crydom CMRD4865-10

Crydom CMRD4865-10 — это твердотельное реле (solid state relay, SSR), разработанное для коммутации мощных переменных токов в промышленных, коммерческих и инфраструктурных приложениях. Устройство обеспечивает бесконтактное переключение нагрузки, исключающее механический износ, искрение и дребезг, характерные для электромеханических реле. Реле построено на базе тиристорной схемотехники с оптронной развязкой, что обеспечивает высокую надежность при работе в агрессивных условиях и при постоянной коммутации больших токов. Данное реле специально адаптировано для управления однофазными нагрузками переменного тока и рассчитано на напряжение до 480 В AC с номинальным током до 65 А. Благодаря прочной конструкции, встроенной системе теплоотвода и расширенному диапазону рабочих температур, CMRD4865-10 применяется в сложных промышленных средах — от термического оборудования до насосных станций и климатических систем.

Технические характеристики и параметры

Подробно представлены ключевые технические показатели, определяющие работоспособность и эффективность устройства:

• Номинальное напряжение нагрузки составляет 480 В AC при частоте 47–63 Гц; рабочий ток — до 65 А при условии эффективного отвода тепла и адекватного охлаждения. Пиковое кратковременное напряжение (усиленная изоляция) может достигать 1200 В AC, что защищает схему от бросков и импульсов.
• Управляющее напряжение колеблется в пределах 4–32 В DC, при этом порог включения не превышает 3,5 В, а ток управления находится в диапазоне 7–20 мА в зависимости от уровня напряжения. Это позволяет интегрировать реле в низковольтные системы управления с выходами ПЛК, микроконтроллеров, логических модулей.
• Потери при проводимости низкие: напряжение в открытом состоянии составляет менее 1,6 В при номинальной нагрузке. Благодаря минимальному тепловыделению и прочной алюминиевой основе, реле рассчитано на установку на радиатор, а термическое сопротивление между корпусом и основанием не превышает 0,15 C/Вт.

Коммутация осуществляется на переходе через ноль, что снижает электромагнитные помехи, пусковые токи и механические нагрузки на подключенное оборудование.

Особенности конструкции и схемотехника

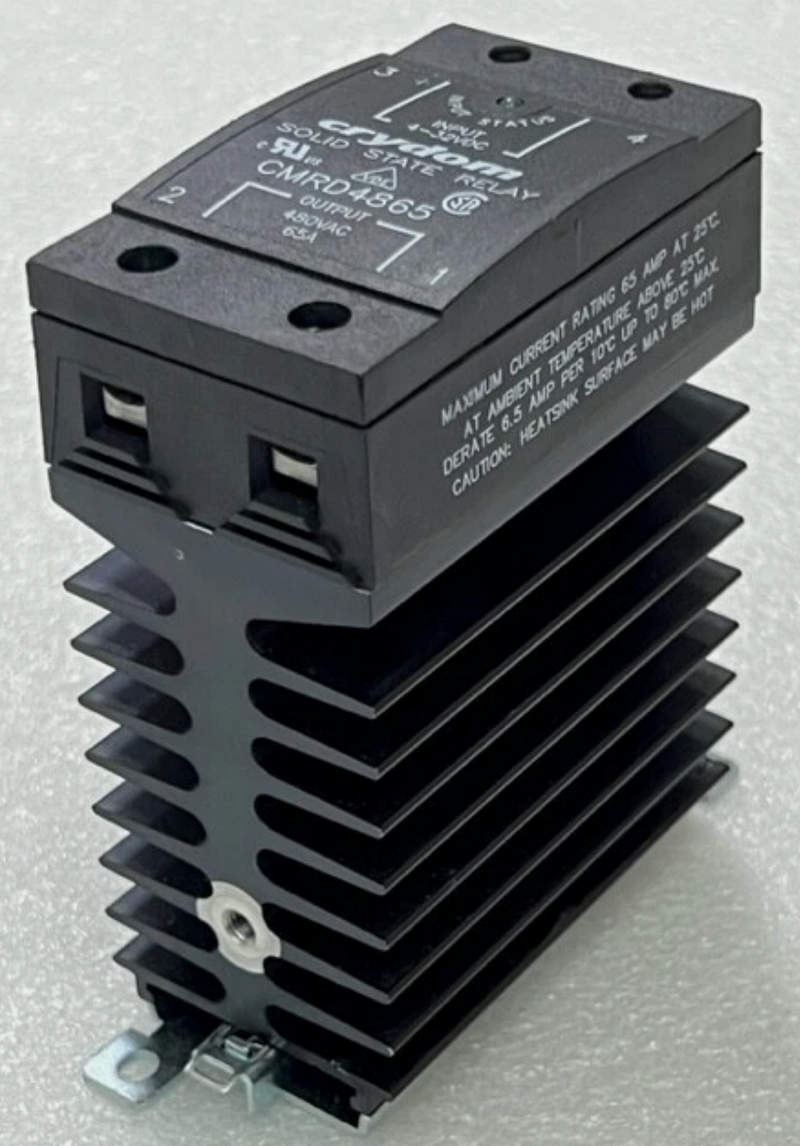

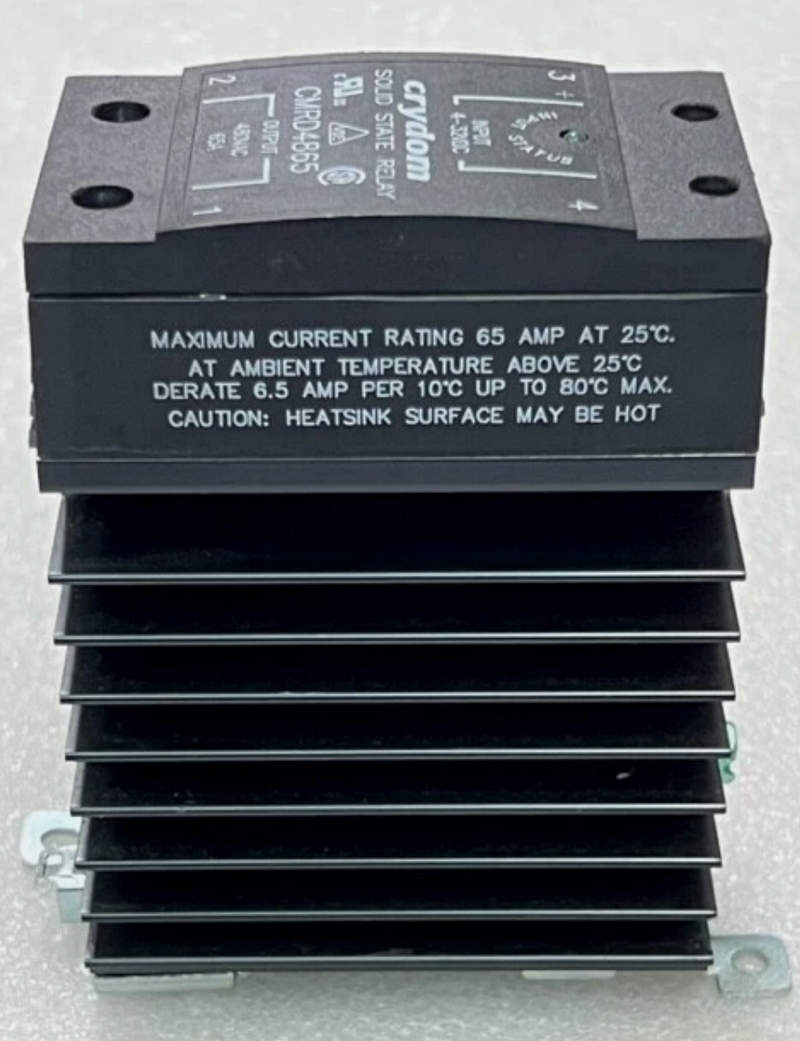

Crydom CMRD4865-10 выполнено в модульном корпусе с четырьмя выводами: два — для подключения нагрузки (переменного тока), два — для управляющего сигнала (постоянного тока). Компоновка упрощает монтаж и позволяет интеграцию в стандартные панели и шкафы. Корпус изготовлен из негорючего компаунда с высокой устойчивостью к вибрации, пыли, влажности. Основу схемотехники составляет пара встречных тиристоров (SCR), включенных навстречу друг другу (антипараллельно), управляемых оптоизолятором. Это обеспечивает надежную гальваническую развязку между силовой и управляющей цепями. Встроенная схема перехода через ноль фиксирует момент, когда напряжение в нагрузке проходит через нулевое значение, обеспечивая мягкое и безопасное замыкание цепи. Дополнительной защитой служат встроенные цепи подавления перенапряжений (varistor или snubber), предотвращающие повреждения от перенапряжений, вызванных индуктивными выбросами. В моделях такого класса это реализовано либо встроено, либо предполагается внешний модуль.

Принцип действия и режимы работы

Работа твердотельного реле Crydom основана на управлении тиристорами через оптическую развязку. При подаче управляющего напряжения на вход реле происходит засветка светодиода внутри оптрона, который, в свою очередь, активирует управляющий сигнал для тиристоров. Последние открываются на полупериоде переменного тока, когда его значение приближается к нулю — данный режим называется Zero-Cross Switching. Как только управляющее напряжение снимается, тиристоры закрываются после окончания текущего полупериода. Таким образом, достигается эффект бесконтактной коммутации: нет подвижных частей, искрения, износа. Реле поддерживает следующие режимы эксплуатации: постоянное включение с высокой нагрузкой; прерывистая работа с высокочастотной коммутацией; работа в режиме «переключение по команде» в составе логических систем. Благодаря отсутствию механических контактов, реле может выдерживать десятки миллионов циклов коммутации без потери эксплуатационных характеристик.

Сферы применения и области внедрения

Crydom CMRD4865-10 применяется в тех случаях, когда требуется частое или высокоскоростное переключение нагрузки переменного тока без риска износа контактных групп. Это делает устройство особенно актуальным в следующих направлениях:

• управление нагревателями (резистивные элементы в печах, термокамерах, термопластавтоматах);
• автоматизация вентиляции и кондиционирования (моторы вентиляторов, компрессоры);
• управление освещением на промышленных объектах (особенно с учетом отсутствия шумов при включении);
• насосные установки и гидравлические системы;
• станки и оборудование с ПЛК-управлением, где требуется быстрая реакция на команды.

Дополнительное преимущество заключается в том, что твердотельные реле, в отличие от механических контакторов, не создают помех при коммутации, не требуют технического обслуживания и обеспечивают стабильную работу в течение многих лет.

Преимущества и аргументы в пользу применения

Ниже числены ключевые достоинства твердотельного реле Crydom CMRD4865-10:

• долговечность — отсутствие механических контактов исключает износ;
• бесшумная работа — важна в лабораториях и медицинском оборудовании;
• высокая скорость коммутации — отклик в пределах миллисекунд;
• термостабильность — работает в широком температурном диапазоне;
• простота интеграции — совместимо с ПЛК, микроконтроллерами, цифровыми модулями;
• устойчивость к вибрации и пыли — подходит для промышленных объектов;
• встроенная защита — предотвращает выход из строя при скачках напряжения.

Реле также отличается компактными размерами и простотой установки, что важно при модернизации старого оборудования или проектировании новых решений с высокой плотностью монтажа.

Crydom CMRD4865-10 — это эффективное решение для управления мощными нагрузками переменного тока без применения традиционных контактных реле. Надежность, бесшумность, высокая скорость отклика и долговечность делают это реле востребованным элементом современных систем автоматизации, особенно там, где важны надежность и минимальное техническое обслуживание.
