Универсальный регулятор температуры Fotek NT-20V для производственных систем

Температурный контроллер Fotek NT-20V — это компактный и высокоточный прибор, предназначенный для измерения, отображения и регулирования температуры в различных технологических установках. Он используется в системах автоматизации, где требуется поддерживать заданную температуру с высокой стабильностью и минимальным отклонением от нормы. Благодаря широкому функционалу и простоте настройки, NT-20V нашел широкое применение в оборудовании для термообработки, инкубаторах, сушильных камерах, термопрессах и других установках.

Основные технические характеристики

После первого включения пользователь сталкивается с широким спектром параметров, которые поддаются конфигурации через интерфейс контроллера. Ниже перечислены основные характеристики NT-20V:

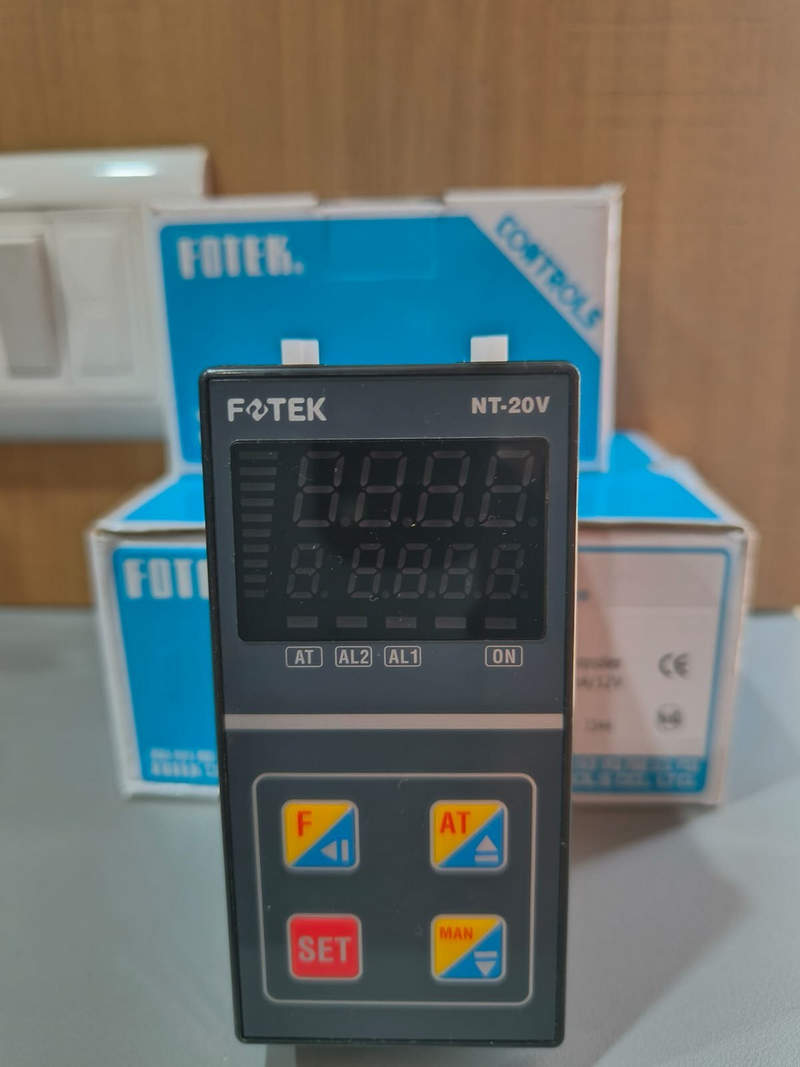

• тип дисплея — цифровой, с двумя четырёхразрядными индикаторами, обеспечивающими отображение текущей температуры и установленного значения;
• входной сигнал — поддержка термопар типов K и J, либо термосопротивления PT100 в зависимости от модификации;
• диапазон измерения — от -199 до +1372 C (для термопары K), с разрешением 1 C;
• выходное управление — реле или твердотельное управление (SSR), в зависимости от исполнения;
• напряжение питания — стандартно 100–240 В AC, 50/60 Гц, с внутренним преобразованием и фильтрацией;
• точность измерения — ±0,5% от диапазона +1 цифра, обеспечивается калиброванной схемой измерения;
• рабочая температура — от 0 до +50 C, допустимая влажность — не более 85% без конденсации;
• размер корпуса — типоразмер 1/16 DIN (примерно 48×48 мм), глубина — порядка 100 мм, монтаж — панельный, с фиксацией зажимами;
• интерфейс пользователя — 4 управляющие клавиши, упрощённое меню, доступ к настройкам защиты, уровням доступа, коррекции датчика и PID-настройкам.

Принцип работы контроллера

Устройство функционирует на основе анализа входного температурного сигнала, сравнивая его с заданным уставкой значением и формируя управляющее воздействие на выход. Принцип реализуется по одной из логик регулирования:

• релейное регулирование — двухпозиционное (ON/OFF) управление с гистерезисом, при котором нагрузка включается и отключается в зависимости от текущего отклонения;
• PID-регулирование — пропорционально-интегрально-дифференциальная схема, обеспечивающая более плавное и точное поддержание температуры, особенно при инерционных процессах;
• режим автонастройки — контроллер способен автоматически вычислить оптимальные коэффициенты PID при первом запуске на объекте;
• ручной режим — оператор может задать управляющее значение вручную, минуя алгоритм регулирования;
• защита от перегрева — предусмотрены аварийные уставки, при выходе за которые формируется тревожный сигнал и отключение выхода.

Режимы индикации и настройки

При эксплуатации контроллер обеспечивает наглядное отображение параметров. Переключение режимов осуществляется последовательно, с помощью панели управления. Пользователь может видеть:

• текущую температуру с сенсора (PV — Process Value);
• заданное значение температуры (SV — Set Value);
• состояние выхода (активность реле или SSR);
• индикацию ошибок (например, E1 — обрыв термопары, E2 — превышение предела измерения);
• параметры регулирования (P, I, D, гистерезис, фильтр, время цикла, время удержания и др.).

Области применения

Контроллер NT-20V применяется в автоматизированных системах, где необходимо контролировать нагрев или охлаждение. Типовые применения включают:

• термопластавтоматы и экструдеры;
• паяльные станции и печи оплавления;
• инкубаторы, теплицы, лабораторные термостаты;
• сушильные шкафы, муфельные печи, камеры климатических испытаний;
• оборудование для упаковки и запайки плёнки;
• фанкойлы, системы кондиционирования, бойлеры и котлы.

Преимущества использования NT-20V

В ряду преимуществ данного температурного контроллера можно выделить:

• простоту внедрения и настройки, благодаря интуитивному интерфейсу;
• высокую точность регулирования даже в нестабильных условиях окружающей среды;
• возможность выбора типа датчика и логики регулирования;
• широкий диапазон температур и устойчивость к промышленным помехам;
• компактные габариты, подходящие для встраивания в щиты и панели;
• доступную стоимость при хорошем функционале.

Таким образом, температурный контроллер Fotek NT-20V представляет собой сбалансированное решение для промышленного регулирования температуры, объединяя точность, надёжность и гибкость. Благодаря возможности конфигурации под разные технологические задачи, прибор широко используется в самых разных отраслях, от машиностроения до пищевой промышленности. Простота интерфейса, компактность и универсальность делают его востребованным элементом в системах автоматизации.
