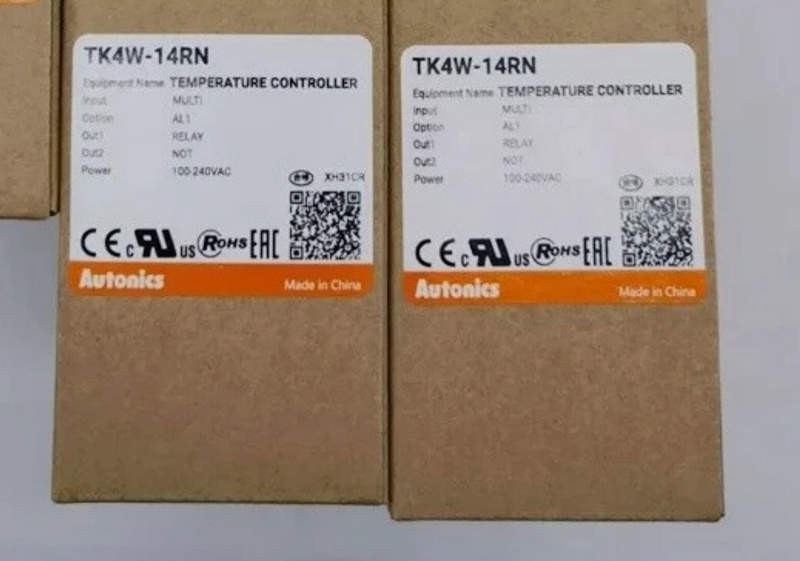

Autonics TK4W14RN — точное поддержание температуры в технологических процессах

Температурный контроллер Autonics TK4W14RN представляет собой современное цифровое устройство, предназначенное для измерения, отображения и поддержания температуры в промышленных системах автоматизации. Он широко используется в системах нагрева, охлаждения, климат-контроля и в тех процессах, где необходима высокая точность регулирования температуры. Благодаря универсальности и поддержке различных типов термопар и термосопротивлений, TK4W14RN подходит для самых разных отраслей — от пищевой промышленности до машиностроения и электроники.

Электрические и температурные характеристики

Контроллер питается от переменного напряжения 100–240 В AC, частотой 50/60 Гц, что обеспечивает гибкость при эксплуатации в разных энергетических системах. Потребляемая мощность не превышает 5 ВА, благодаря чему прибор энергоэффективен и не оказывает значительного влияния на общую нагрузку цепи. Диапазон измерения зависит от подключаемого датчика:

• для термопар типа K — от -200 до +1372 C;
• для термосопротивлений PT100 — от -200 до +850 C;
• для термопары типа J — от -100 до +1000 C.

Допустимая погрешность измерения составляет ±0,3 % от диапазона плюс 1 единица младшего разряда. Разрешение дисплея может быть выбрано в пределах от 0,1 до 1,0 C, в зависимости от требований к точности регулирования.

Конструктивные особенности

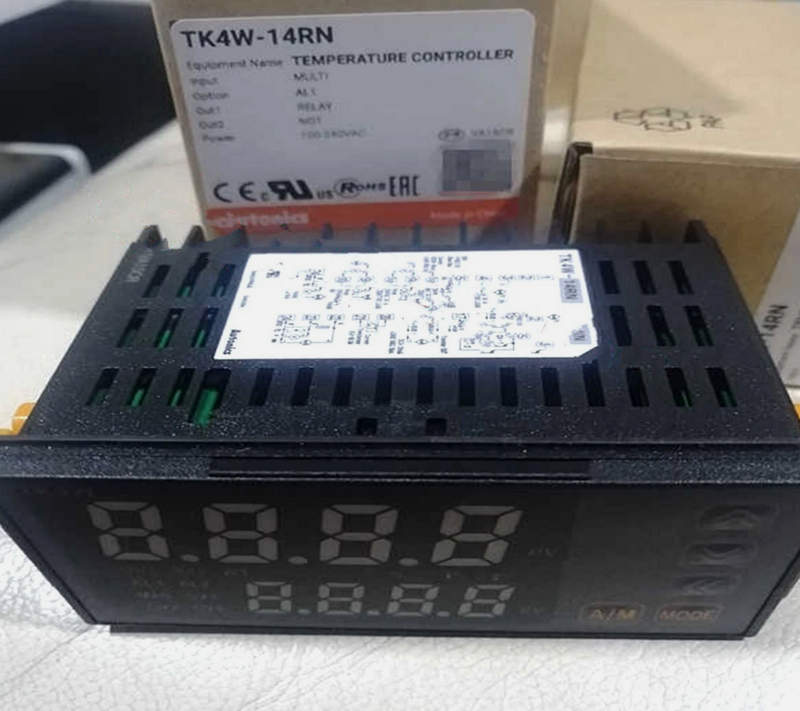

Контроллер выполнен в корпусе стандартного размера формата 48×96 мм (1/8 DIN), что обеспечивает совместимость с большинством промышленных панелей управления. Передняя панель устройства снабжена четырёхразрядным цифровым дисплеем, который отображает текущую температуру процесса, а также вспомогательным дисплеем для настройки параметров. Светодиодные индикаторы сигнализируют о состоянии выхода, тревогах и процессе регулирования. Корпус выполнен из термостойкого пластика с классом защиты передней панели IP66, что позволяет использовать устройство в условиях повышенной влажности и запылённости. Задняя часть контроллера снабжена съёмными клеммниками для подключения питания, датчиков, исполнительных устройств и интерфейсов связи. Установка устройства в щит осуществляется при помощи монтажной рамки с защёлками, обеспечивающей надёжную фиксацию без применения дополнительных инструментов.

Поддерживаемые режимы регулирования

Контроллер TK4W14RN поддерживает несколько режимов управления температурой, что делает его универсальным решением для разнообразных задач:

• Релейное управление (ON/OFF): классический режим двухпозиционного регулирования, при котором выходной сигнал включается при снижении температуры ниже заданного значения и отключается при его превышении. Подходит для простых и инерционных систем.
• PID-регулирование: наиболее точный режим, в котором учитываются пропорциональные, интегральные и дифференциальные составляющие ошибки. Обеспечивает минимальные колебания температуры и высокую стабильность. Контроллер может самостоятельно выполнять автотюнинг параметров PID, адаптируясь к характеристикам объекта.
• PI/PD/П-простой режим: используются в случаях, когда не требуется полный PID-контур, но необходимо сглаживание реакций системы или компенсация инерционности.

Выбор управления по температурному градиенту: позволяет учитывать скорость изменения температуры для более точного управления в динамических процессах.

Типы выходов и сигнализация

Autonics TK4W14RN оснащён несколькими типами выходов, в зависимости от конфигурации:

• релейный выход (250 В AC, 3 A резистивной нагрузки) для прямого управления исполнительными элементами — например, нагревателями или вениляторами;
• выход с открытым коллектором (NPN/PNP) для управления твердотельными реле или для подачи сигналов в ПЛК;
• аналоговый выход (опционально) — для передачи значения температуры в верхний уровень АСУ или для построения аналоговых контуров регулирования.

В дополнение к основному выходу, контроллер имеет один или два выхода тревоги (Alarm), настраиваемых по различным условиям: превышение заданной температуры, обрыв датчика, скорость изменения температуры и другие. Это повышает безопасность и позволяет своевременно реагировать на отклонения процесса.

Интерфейс и программирование

Для интеграции в автоматизированные системы управления, TK4W14RN может быть оснащён интерфейсом RS-485 с протоколом Modbus RTU. Это обеспечивает обмен данными с SCADA-системами, контроллерами и другими компонентами автоматизации. Настройка устройства осуществляется с передней панели при помощи кнопок и меню, отображающегося на вспомогательном дисплее. Все параметры доступны пользователю: выбор типа датчика, режим управления, установка коэффициентов PID, конфигурация выходов, установка порогов тревог. Меню имеет иерархическую структуру, предусматривающую базовый и расширенный уровни доступа. При необходимости предусмотрена блокировка меню от несанкционированного изменения параметров.

Дополнительные функции

Контроллер оснащён рядом вспомогательных функций, повышающих его эффективность и безопасность эксплуатации:

• функция автонастройки PID-параметров;
• цифровая фильтрация сигнала датчика для подавления помех;
• функция плавного старта (soft start), исключающая резкие скачки температуры;
• индикация ошибок — например, короткое замыкание датчика, превышение температурного диапазона, обрыв цепи.

Все события отображаются на индикаторах и могут быть зарегистрированы через интерфейс обмена.

Применение в промышленности

Температурный контроллер TK4W14RN используется в самых различных сферах, включая:

• системы нагрева термопластов и резины;
• оборудование для термоусадки и запайки упаковки;
• лабораторные печи и сушильные шкафы;
• системы климат-контроля и вентиляции;
• теплицы и биореакторы;
• формовочные прессы и литейные машины.

Устройство одинаково эффективно работает как в простых, так и в сложных системах с несколькими зонами контроля.

Таким образом, температурный контроллер Autonics TK4W14RN — это надёжный и гибкий инструмент для поддержания температурных режимов в промышленной автоматике. Его многофункциональность, поддержка различных датчиков, продвинутая система управления и высокая точность делают его востребованным компонентом в самых разных отраслях. Удобство настройки, наличие тревожных функций и возможность удалённого мониторинга делают его особенно ценным в современных системах управления.
