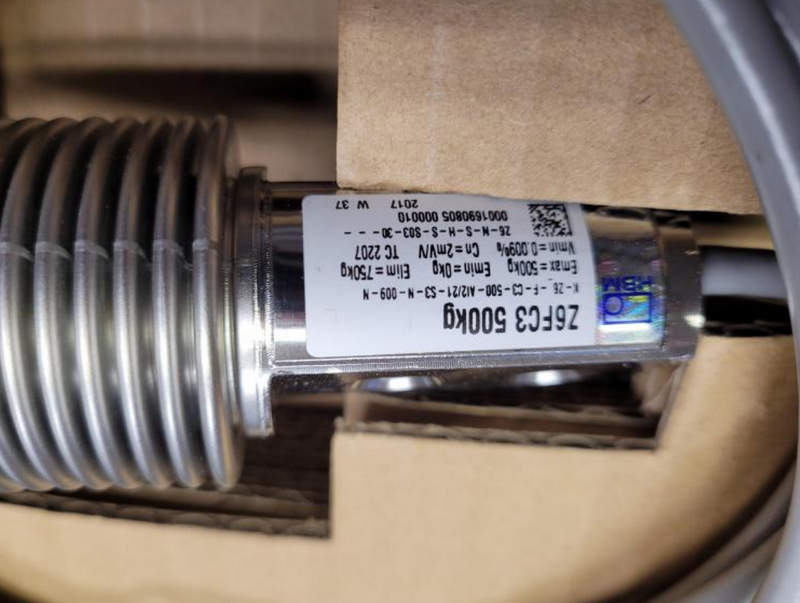

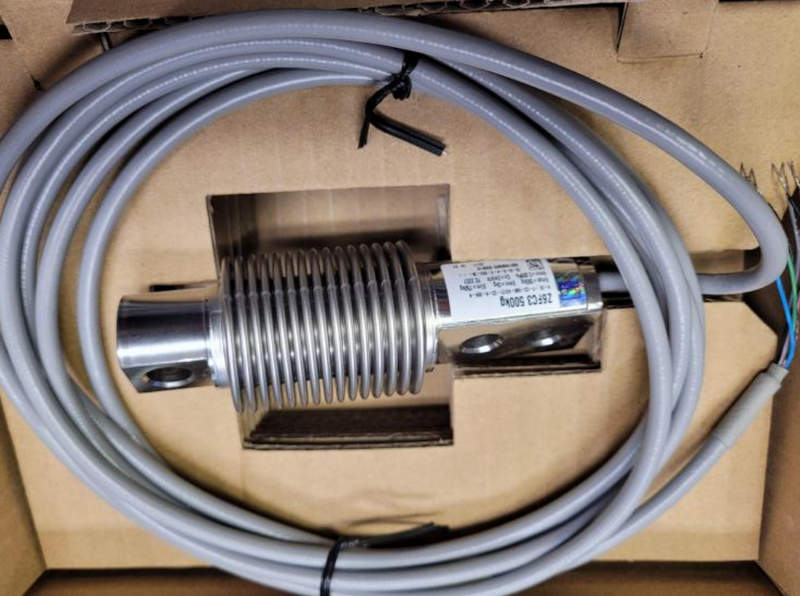

Тензодатчик HBM 1-Z6FC3/500KG-1 для автоматических линий производства

Тензометрический датчик типа HBM 1-Z6FC3/500KG-1 представляет собой высокоточный измерительный элемент, предназначенный для регистрации сил сжатия или растяжения, преобразуя их в пропорциональный электрический сигнал. Он применяется в промышленных весоизмерительных системах, платформенных весах, дозаторах, а также в системах контроля нагрузки. Его высокая чувствительность, устойчивость к внешним воздействиям и стабильность сигнала позволяют использовать этот тензодатчик в задачах, требующих высокой точности и надежности на длительном интервале времени.

Технические характеристики

Технические параметры занимают ключевую роль в понимании возможностей датчика. Ниже перечислены основные характеристики:

• рабочий диапазон нагрузки — до 500 кг;
• тип чувствительного элемента — тензорезисторная технология с мостовой схемой подключения;
• номинальный выходной сигнал — 2 мВ/В при номинальной нагрузке;
• напряжение питания — от 5 до 15 В постоянного тока (рекомендуемое — 10 В);
• номинальное сопротивление моста — 350 Ом;
• температурный диапазон эксплуатации — от –30 до +70 C;
• материал корпуса — нержавеющая сталь с защитой от коррозии;
• класс защиты — IP68, полная герметичность корпуса;
• максимальная допустимая перегрузка — 150 % от номинальной нагрузки;
• повторяемость измерений — менее ±0,01 %;
• нелинейность — менее ±0,02 %;
• длительная стабильность — менее ±0,05 % за 1 год;
• влияние температуры на ноль — не более ±0,02 %/10 C;
• влияние температуры на чувствительность — не более ±0,02 %/10 C;
• длина кабеля подключения — 3 метра, экранированный, с герметичным выводом;
• выходной сигнал — аналоговый, дифференциальный.

Конструктивные особенности

Особенности конструкции влияют на долговечность и эксплуатационные характеристики тензодатчика. Конструкция 1-Z6FC3/500KG-1 продумана для обеспечения высокой точности измерений даже в сложных условиях:

• герметично сварной корпус из нержавеющей стали;
• внутренняя полость, залитая гелем или компаундом для защиты тензорезисторов от влаги;
• специальная форма корпуса в виде S-образного профиля для равномерного распределения нагрузки;
• антивибрационные элементы для устойчивой работы в условиях механических колебаний;
• кабельный ввод с высокой степенью защиты и натяжным ограничителем;
• внутренний экранирующий слой, уменьшающий уровень электромагнитных помех;
• наличие маркировки нагрузки и направления установки;
• возможность крепления через стандартные резьбовые отверстия на торцах корпуса.

Принцип работы

Принцип действия тензодатчика основан на деформации тензорезисторов под действием механической силы. Ниже приведена последовательность процессов:

• механическая нагрузка вызывает микроскопическую деформацию корпуса датчика;
• тензорезисторы, приклеенные к поверхности, изменяют своё сопротивление в ответ на деформацию;
• эти изменения фиксируются в составе мостовой схемы, формируя выходное напряжение;
• чем больше сила, тем сильнее деформация и выше сигнал на выходе;
• далее этот сигнал усиливается и подаётся на контроллер, весовой терминал или систему сбора данных.

Режимы и особенности работы

Для корректной работы тензодатчика требуется соблюдение условий, заложенных производителем. Эксплуатационные режимы включают в себя:

• статическое взвешивание — работа с постоянной нагрузкой на платформе;
• динамическое взвешивание — кратковременные импульсные воздействия;
• режим дозирования — циклическое измерение и контроль веса материала при загрузке/выгрузке;
• режим автоматического контроля — интеграция в автоматические системы с заданными порогами включения;
• работа в условиях высокой влажности — благодаря классу IP68;
• работа в условиях вибрации и пыли — благодаря усиленной конструкции;
• возможность параллельного подключения нескольких датчиков через суммирующую коробку;

использование с аналоговыми и цифровыми преобразователями.

Сферы применения

Благодаря универсальности и надежности, тензодатчик HBM 1-Z6FC3/500KG-1 применяется в различных отраслях:

• весовые платформы промышленных объектов;
• автоматические фасовочные линии;
• дозаторы жидких и сыпучих веществ;
• системы контроля нагрузки на кран-балках и подъемниках;
• мониторинг перегруза в транспортных средствах;
• испытательные стенды на прочность и усталостные испытания;
• научно-исследовательские лаборатории, измеряющие усилия и деформации.

Преимущества применения

Использование данного датчика обеспечивает пользователю ряд важных преимуществ:

• высокая точность и стабильность сигнала даже при долгосрочной эксплуатации;
• надежная работа в агрессивной среде, включая влагу, пыль и перепады температур;
• простота установки и подключения;
• совместимость с различными весовыми контроллерами и усилителями;
• возможность калибровки и тарировки через программное обеспечение;
• высокая повторяемость результатов, необходимая в серийном производстве.

В целом, HBM 1-Z6FC3/500KG-1 — это надежное решение для точных весоизмерительных задач. За счёт высокой чувствительности, прочной конструкции и стабильной работы в различных условиях, он стал стандартом в промышленных приложениях. Его использование позволяет повысить точность, снизить риск ошибок и автоматизировать контроль веса и нагрузки в производственном процессе.
