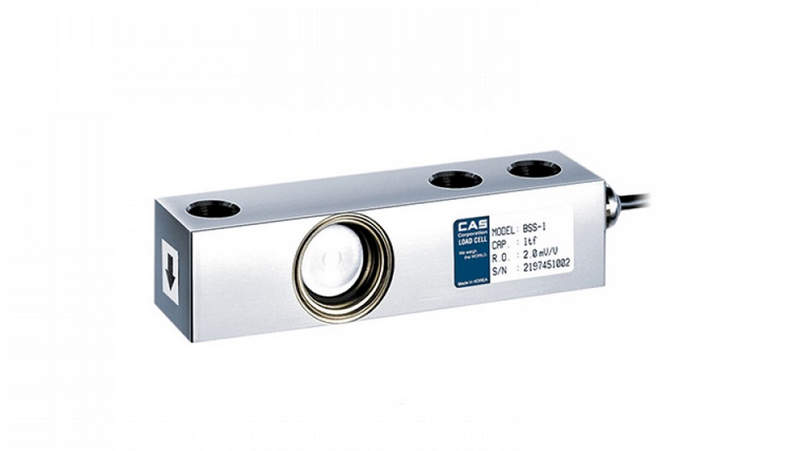

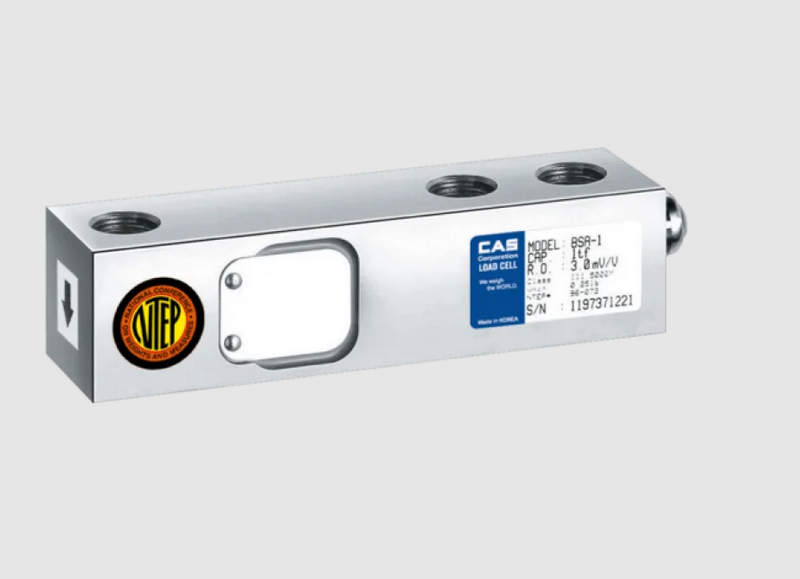

Тензодатчик CAS BSS-500L для непрерывного производственного цикла

Тензодатчик CAS BSS-500L представляет собой тензорезистивное измерительное устройство, предназначенное для точного определения силы или массы в пределах определённой нагрузки. Это решение применяется во множестве сфер — от промышленных весовых платформ до дозаторов и автоматизированных линий. Благодаря устойчивости к перегрузкам, надежному корпусу и хорошей повторяемости, модель BSS-500L зарекомендовала себя как надёжный элемент в сложных технических средах.

Основные технические характеристики

Ключевые технические параметры тензодатчика, определяющие его применимость и производственные допуски:

• Номинальная нагрузка: 500 кг;
• Тип чувствительного элемента: тензорезистивный мост на основе фольгированных резисторов;
• Напряжение питания: 5...15 В постоянного тока;
• Выходной сигнал: 2 мВ/В при номинальной нагрузке;
• Линейность: не более ±0,03 % от полной шкалы;
• Гистерезис: не более ±0,03 %;
• Ползучесть за 30 минут: не более ±0,03 %;
• Температурный диапазон эксплуатации: от –10 до +40 C;
• Температурное влияние на ноль: не более ±0,01 %/C;
• Температурное влияние на чувствительность: не более ±0,01 %/C;
• Сопротивление тензомоста: входное — порядка 350 Ом; выходное — около 350 Ом;
• Изоляционное сопротивление: не менее 5000 МОм при 50 В;
• Класс защиты корпуса: IP67, влагозащита и устойчивость к пыли.

Особенности конструкции

Тензодатчик выполнен в низкопрофильном корпусе, оптимизированном для платформенных весов и систем с ограниченным монтажным пространством. Конструкция подразумевает установку датчика горизонтально, в условиях минимальных боковых нагрузок. Внутри герметичного корпуса расположен тензомост, залитый компаундом, исключающим попадание влаги и механических загрязнений:

• Материал корпуса — нержавеющая сталь высокой прочности;
• Защитное покрытие предотвращает коррозию при длительной эксплуатации в агрессивных средах;
• Выходной кабель — экранированный, с многослойной изоляцией, устойчивой к изгибам и вибрациям;
• Место установки чувствительных элементов тщательно компенсировано по температуре и механике, что гарантирует стабильность показаний даже при колебаниях условий эксплуатации;
• Монтажное исполнение — с отверстиями под болтовое крепление, что упрощает установку на раму платформы;
• Обработка поверхности — шлифовка или пассивация для повышения стойкости к химическому воздействию.

Принцип действия и режимы работы

Основной принцип работы устройства основан на преобразовании механической деформации в электрический сигнал. При приложении силы корпус датчика деформируется, вызывая растяжение или сжатие тензорезисторов, соединённых в мостовую схему. Изменение сопротивления преобразуется в выходное напряжение, пропорциональное прикладываемой нагрузке:

• Работа в статическом режиме — измерение постоянной нагрузки в покоящихся системах, например в весах;
• Работа в динамическом режиме — отслеживание кратковременных усилий, включая резкие импульсные нагрузки;
• Режим калибровки — позволяет задать нулевой уровень сигнала при отсутствии нагрузки и масштабный коэффициент;
• Температурная компенсация — реализована за счёт конструкции тензомоста и внутренних компенсационных резисторов;
• Защита от перегрузки — допускается кратковременное превышение нагрузки до 150 % от номинала без остаточной деформации;
• Режим тестирования изоляции — применяется для проверки состояния кабельной линии и целостности внутреннего моста.

Области применения

CAS BSS-500L активно используется как в индивидуальных весоизмерительных решениях, так и в составе сложных технологических комплексов. Благодаря сочетанию компактности и точности, датчик подходит для автоматизации и серийного производства:

• Платформенные весы: одно- или многодатчиковые системы для логистики, складов, производственных линий;
• Системы дозирования: точное определение массы при фасовке и упаковке;
• Процесс-контроль: установка на силовые элементы машин для контроля давления и загрузки;
• Автоматизированные складские комплексы: контроль веса при приёме и отгрузке товара;
• Лабораторные установки: применение в испытательном оборудовании и системах контроля нагрузки;
• Мобильные весовые модули: интеграция в тележки, краны, погрузчики.

Преимущества использования

CAS BSS-500L предлагает надёжность и точность в сочетании с адаптивностью к различным условиям эксплуатации. Это делает датчик универсальным и востребованным элементом в промышленных весоизмерительных и силовых системах:

• Высокая точность и стабильность показаний;
• Компактные размеры и малый вес корпуса;
• Надёжная влагозащита (IP67), возможность работы во влажных и загрязнённых средах;
• Простота монтажа и подключения;
• Совместимость с широким спектром весовых индикаторов и контроллеров;
• Широкий температурный диапазон;
• Защита от перегрузок и внешних воздействий;
• Длительный срок службы при минимальном техническом обслуживании.

Таким образом, CAS BSS-500L — это тензодатчик, сочетающий точность, прочность и технологичность. Благодаря герметичной конструкции, устойчивости к внешним факторам и высокой чувствительности, он подходит для широкого спектра задач, связанных с измерением силы и массы. Компактность корпуса и простота подключения делают его удобным для быстрого внедрения в существующие системы, а высокая надёжность обеспечивает длительную эксплуатацию без потери точности.
