Повышение КПД преобразователей благодаря IGBT IGW75N65H5

Транзистор IKW75N65H5 представляет собой высокоэффективный IGBT (биполярный транзистор с изолированным затвором) пятого поколения с технологией высокой плотности тока, оптимизированный для работы в системах среднего и высокого напряжения. Он объединяет преимущества MOSFET'ов и биполярных транзисторов: высокую скорость переключения при относительно низких потерях при включении, что делает его востребованным в преобразователях частоты, импульсных источниках питания, инверторах, силовых блоках электроприводов и прочем промышленном оборудовании.

Электрические характеристики

После базового представления стоит перейти к конкретике. Ниже перечислены основные параметры, определяющие электрическую эффективность устройства в реальных условиях:

• напряжение пробоя коллектор-эмиттер — до 650 В;
• максимальный ток коллекторного канала — до 150 А при 25C, с уменьшением допустимого тока при повышении температуры корпуса;
• сопротивление насыщения (VCE(sat)) — около 1,45 В при токе 75 А, что свидетельствует о хорошей проводимости и сниженных потерях мощности;
• максимальное напряжение затвора — ±20 В, что обеспечивает широкий диапазон управления;
• емкость затвора (Ciss) — примерно 10–12 нФ, параметр напрямую влияет на требуемый заряд затвора и время переключения;
• время включения и выключения — порядка 20–40 нс, что позволяет применять транзистор в высокочастотных схемах с частотой коммутации до 40–60 кГц.

Тепловые характеристики

Ограничение теплового режима критично для надежности в силовых схемах. Конкретные параметры транзистора IKW75N65H5 по тепловому управлению следующие:

• максимально допустимая температура корпуса — до 150C;
• тепловое сопротивление переход–корпус — около 0,34 К/Вт, что позволяет эффективно отводить тепло при монтаже на радиатор;
• интегрированная функция Safe Operating Area (SOA) обеспечивает защиту от тепловых перегрузок при коммутации тяжелых индуктивных нагрузок.

Конструктивные особенности

Конструкция транзистора IKW75N65H5 построена на основе технологии TRENCHSTOPTM 5 от Infineon, которая отличается высокой плотностью тока и снижением паразитной индуктивности. Это дает преимущества в виде:

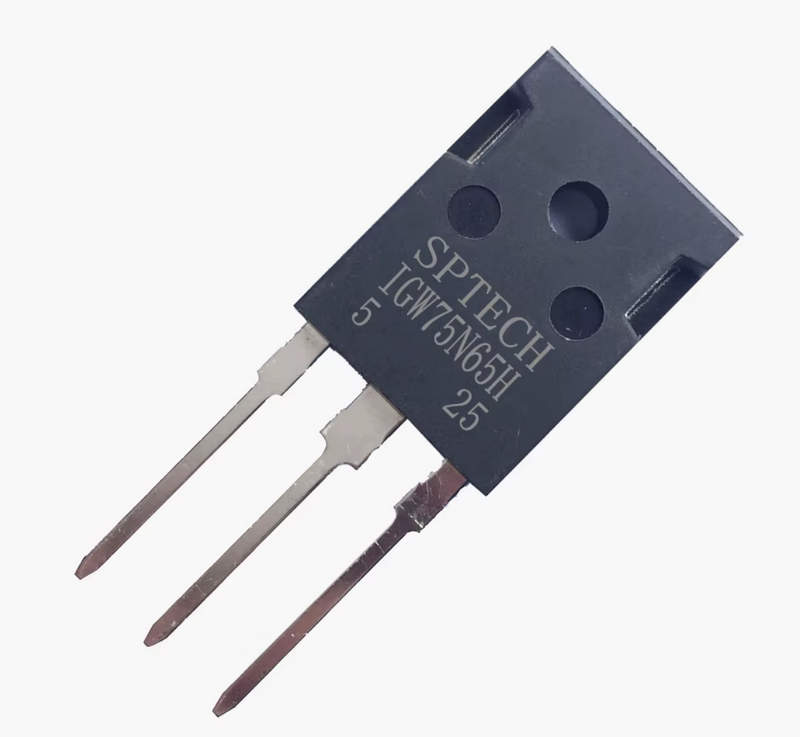

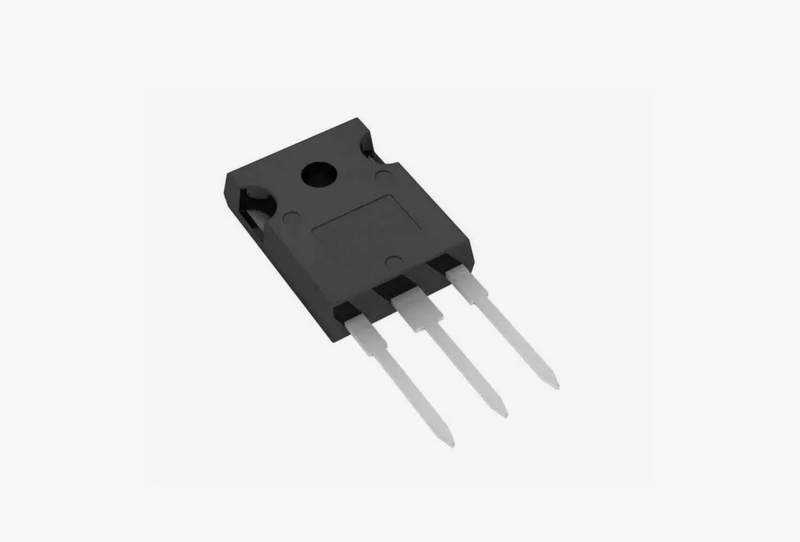

• корпус TO-247, оптимизированный для монтажа на радиаторы и силовые платы;
• низкий паразитный индуктивный контур эмиттера благодаря конфигурации ножек, что особенно важно при работе на высоких частотах;
• высокое качество изоляции между затвором и остальной частью структуры, исключающее пробой и обеспечивающее надежную работу в тяжелых условиях;
• возможность параллельного включения нескольких транзисторов благодаря малому разбросу параметров насыщения и времени переключения.

Принципы работы и коммутационные режимы

Технология IGBT объединяет MOSFET-затвор и биполярное насыщение коллекторного канала, что дает следующие особенности поведения транзистора в ключевом режиме:

• включение происходит при подаче положительного напряжения на затвор относительно эмиттера, образуется канал проводимости и начинается ток;
• при выключении происходит быстрое перекрытие канала, но присутствует небольшой "хвостовой" ток — остаточное время рекомбинации носителей;
• дополнительные схемы гашения хвоста могут применяться на уровне драйвера или путем выбора частоты переключения;
• возможно применение мягкого выключения (soft switching), особенно в резонансных схемах или схемах с нагрузкой, чувствительной к перенапряжению.

Типовые области применения

Высокая токовая нагрузка, напряжение до 650 В и низкие коммутационные потери делают IKW75N65H5 универсальным элементом для широкого спектра применения. Ниже указаны примеры систем, в которых он может эффективно использоваться:

• инверторы для промышленных приводов, в том числе асинхронных и синхронных двигателей;
• импульсные блоки питания высокой мощности, в частности, в сварочных установках и зарядных станциях для аккумуляторов;
• преобразователи DC-DC и DC-AC в силовой электронике, в том числе тяговые инверторы в электротранспорте;
• силовые ступени UPS-систем (источников бесперебойного питания) и генераторов резервного электропитания;
• устройства активной компенсации реактивной мощности, фильтрации гармоник и стабилизации сети.

Преимущества использования

На фоне других моделей транзисторов схожей мощности, IKW75N65H5 демонстрирует значительное число преимуществ:

• низкое VCE(sat) снижает потери при включении и нагрев, повышая общий КПД системы;
• малая емкость затвора позволяет использовать недорогие драйверы и снижает общее энергопотребление на управление;
• высокая стойкость к перегрузкам и термическим ударам делает компонент надежным в условиях нестабильных режимов;
• модернизированная структура траншеи (Trench Field Stop) обеспечивает баланс между коммутационной скоростью и потерями;
• совместимость с типовыми драйверами и корпусами облегчает интеграцию в существующие схемы без доработки.

Особенности выбора и эксплуатации

Правильный выбор IGBT в контексте конкретного применения требует внимания к следующим деталям:

• необходимо учитывать напряжение коллектор-эмиттер с запасом не менее 20–30% относительно рабочей нагрузки;
• теплоотвод должен быть рассчитан с учётом максимально возможной рассеиваемой мощности и характера работы (непрерывный режим, импульсный, частые включения);
• выбор драйвера должен учитывать как пиковый ток затвора, так и допустимую скорость нарастания напряжения dV/dt и тока dI/dt;
• при параллельной работе нескольких транзисторов требуется симметризация по току, либо ручной отбор компонентов;
• дополнительные элементы защиты (варисторы, снабберы, цепи Miller clamp) помогают продлить срок службы и предотвратить пробои.

В целом, IKW75N65H5 — это высокоэффективный IGBT-транзистор, сочетающий в себе низкие потери, высокую коммутационную скорость и конструктивную надежность. Он хорошо подходит для промышленного применения в силовой электронике, обеспечивая стабильную работу, защиту от перегрузок и возможность гибкой настройки схемы. Благодаря своей производительности, прочности и универсальности, этот компонент остается одним из предпочтительных решений в высокомощных преобразователях, инверторах и приводных системах.
