Надежная работа силовых схем: преимущества применения GD50PIY120C5SN

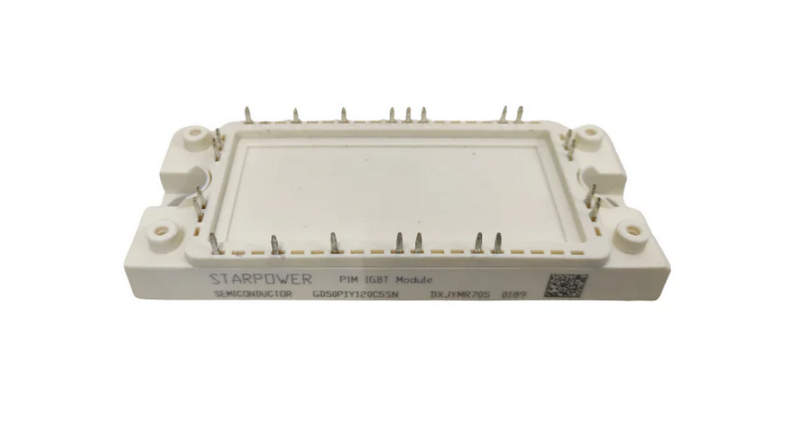

Транзистор GD50PIY120C5SN представляет собой IGBT-ключ, сочетающий в себе достоинства MOSFET и биполярной структуры. Эта модель оптимизирована для силовых преобразователей, работающих с высоким напряжением и средним/высоким током. Устройство широко применяется в системах преобразования энергии, включая частотные преобразователи, индукторные нагреватели, сварочные аппараты, ИБП и приводы.

Основные технические характеристики

Далее перечислены базовые электрические и температурные параметры, определяющие эксплуатационные возможности транзистора GD50PIY120C5SN:

• Тип транзистора: IGBT (Insulated Gate Bipolar Transistor);
• Максимальное напряжение коллектор-эмиттер: 1200 В;
• Номинальный ток коллектора: 50 А;
• Импульсный ток коллектора: до 100 А при ограниченной длительности импульса;
• Напряжение насыщения VCE(sat): около 1,7 В при токе 50 А и температуре 25 C;

• Управляющее напряжение затвора: ±15 В (типовые значения: +15 В для включения, –8...–15 В для выключения);
• Максимальная рассеиваемая мощность: порядка 200 Вт при адекватном теплоотводе;
• Частота коммутации: до 20 кГц и выше в зависимости от условий и схемы управления;
• Энергия включения/выключения: низкие значения Eon и Eoff благодаря использованию технологии soft-switching;
• Температурный диапазон эксплуатации корпуса: от –40 до +150 C;
• Тип корпуса: стандартный модульный корпус с металлическим основанием под радиатор;
• Изоляция между основанием и полупроводниковой структурой: до 2500 В AC;
• Наличие встроенного диода свободного хода: да, быстродействующий обратный диод.

Конструктивные особенности

Транзистор GD50PIY120C5SN имеет прочную конструкцию, позволяющую применять его в системах с жёсткими термическими и вибрационными условиями. Ниже представлены детали исполнения корпуса и внутренних узлов:

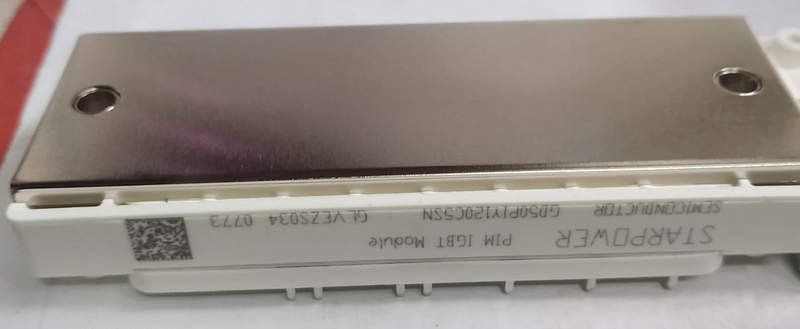

• Модуль с алюминиевым основанием — обеспечивает эффективную теплопередачу к радиатору;
• Пластиковый корпус — из термостойкого диэлектрического материала с высокой прочностью на изгиб и сжатие;
• Выводы коллектора, эмиттера и затвора — медные или никелированные штыревые контакты, обеспечивающие надёжное соединение;
• Внутреннее соединение — с помощью алюминиевых или медных проволок (wire bonding), устойчивых к температурному циклированию;
• Промежуточный слой — термопроводящий компаунд между кристаллом и основанием;
• Покрытие кристалла — пассивированное, защищающее от электростатических и механических повреждений;
• Корпус герметизирован и рассчитан на эксплуатацию в промышленных шкафах с ограниченной вентиляцией.

Принцип работы и режимы коммутации

IGBT представляет собой транзистор с изолированным затвором и биполярной проводимостью. Это означает, что управление происходит по полевому принципу (через затвор), а проводимость — как у биполярного транзистора, что обеспечивает высокую нагрузочную способность при умеренных управляющих сигналах:

• Режим включения — осуществляется подачей положительного напряжения на затвор, создающего инверсионный слой, способствующий открытию структуры и пропусканию тока между коллектором и эмиттером;
• Режим насыщения — активное проводящее состояние с минимальными потерями и низким напряжением насыщения;
• Режим выключения — при снятии управляющего напряжения или подаче отрицательного потенциала на затвор транзистор быстро закрывается, прекращая ток;
• Режим обратного тока — благодаря встроенному диоду транзистор может пропускать ток в обратном направлении, что критично для мостовых схем;
• Режим ШИМ-коммутации — при работе на высоких частотах включение/выключение происходит с учётом минимизации переходных потерь и нагрева;
• Режим защиты — поддерживается внешними схемами, отслеживающими перенапряжение, перегрев, превышение тока затвора.

Области применения

Модель GD50PIY120C5SN применяется в широком спектре силовой электроники, где требуется высокая плотность мощности, эффективность и надёжность. Конкретные области применения включают:

• Инверторные модули для электродвигателей переменного тока;
• Частотные преобразователи в промышленной автоматике;
• Импульсные источники питания средней и высокой мощности;
• Электросварочные аппараты с инверторным управлением;
• Системы бесперебойного питания (UPS) и аккумуляторные станции;
• Индукционные нагреватели, использующие высокочастотное возбуждение;
• Бытовая и промышленная солнечная энергетика (фотоинверторы);
• Тяговые приводы и преобразователи в транспорте (электропогрузчики, электровелосипеды, ж/д системы);
• Энергетическое оборудование, требующее быстродействующих силовых ключей с высоким КПД.

Преимущества применения

Использование транзистора GD50PIY120C5SN позволяет создавать компактные, надёжные и энергоэффективные электронные устройства. Его характеристики соответствуют современным требованиям к коммутационным компонентам в силовой электронике:

• Высокий уровень надёжности при работе с высокими токами и напряжением;
• Малая величина потерь на насыщение, что снижает тепловыделение;
• Наличие встроенного диода свободного хода — упрощает схему и снижает стоимость системы;
• Совместимость с драйверами управления от широкого круга производителей;
• Низкий уровень шума и электромагнитных помех при корректной коммутации;
• Стабильность параметров в течение длительной эксплуатации и при температурных перепадах;
• Эффективная теплопередача — упрощает проектирование охлаждающей системы;
• Универсальность — подходит как для одиночных ключей, так и для сборок и инверторных мостов.

Таким образом, транзистор GD50PIY120C5SN — это современное решение для эффективного и надёжного управления мощными электрическими цепями. Он объединяет в себе оптимальные характеристики по току, напряжению, скорости и тепловому режиму. Благодаря компактному исполнению и высокой надёжности, его можно рекомендовать как для модернизации существующего оборудования, так и для построения новых энергетических систем.
