Повышение КПД оборудования с применением SCT3022ALGC11

ROHM SCT3022ALGC11 — это современный силовой транзистор на основе карбида кремния (SiC), предназначенный для работы в цепях с высокими токами и напряжениями. Он относится к классу MOSFET-транзисторов и является представителем нового поколения силовой электроники, обеспечивающего повышение КПД, уменьшение потерь и уменьшение размеров теплоотводящей аппаратуры в различных промышленных решениях. Эффективность и прочность SiC-структур делают этот транзистор предпочтительным выбором для инверторов, блоков питания, приводов и систем возобновляемой энергетики.

Электрические параметры

Для оценки эффективности и надёжности устройства важно рассмотреть его основные электрические характеристики. Ниже представлены ключевые параметры транзистора ROHM SCT3022ALGC11:

• максимальное напряжение сток-исток — 1200 В, обеспечивающее возможность использования в высоковольтных цепях;
• максимальный ток стока — 35 А при температуре кристалла до 25 C;
• сопротивление открытого канала RDS(on) — 45 мОм при напряжении затвора 18 В;
• максимальная энергия при одиночном импульсе лавинного пробоя — 380 мДж, что говорит о высокой устойчивости к переходным процессам;
• мощность рассеивания — до 142 Вт при температуре корпуса 25 C;
• пороговое напряжение включения — около 2,5–4,5 В, типовое значение — 3,5 В;
• время включения и выключения — в пределах 10–30 нс, обеспечивая быструю коммутацию.

Особенности конструкции

Особенности корпуса, материала кристалла и компоновки внутренних соединений играют важную роль при проектировании высокоэффективных электронных схем. В данном случае ключевые конструктивные моменты следующие:

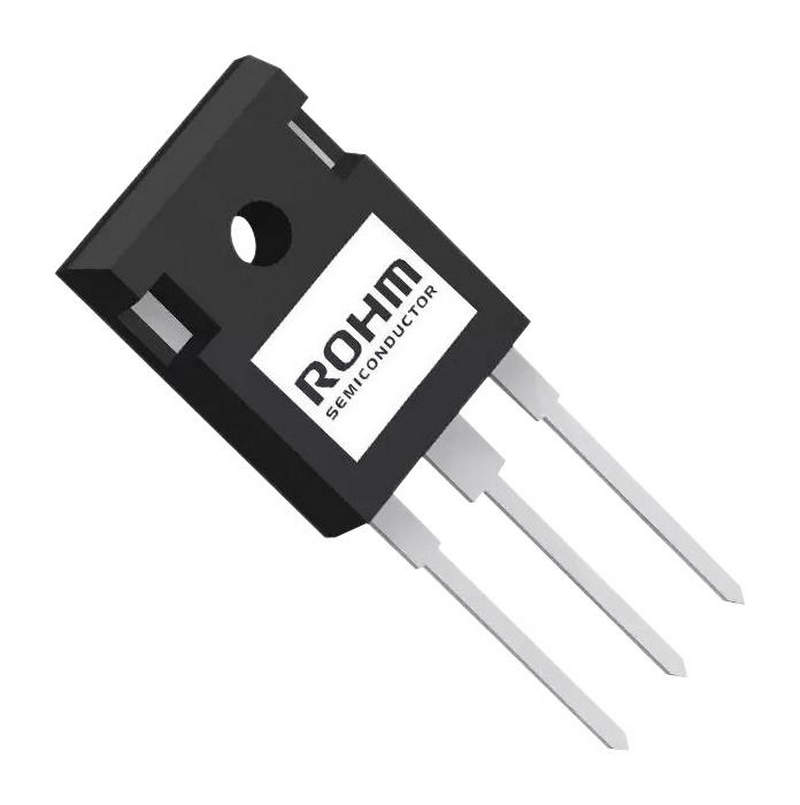

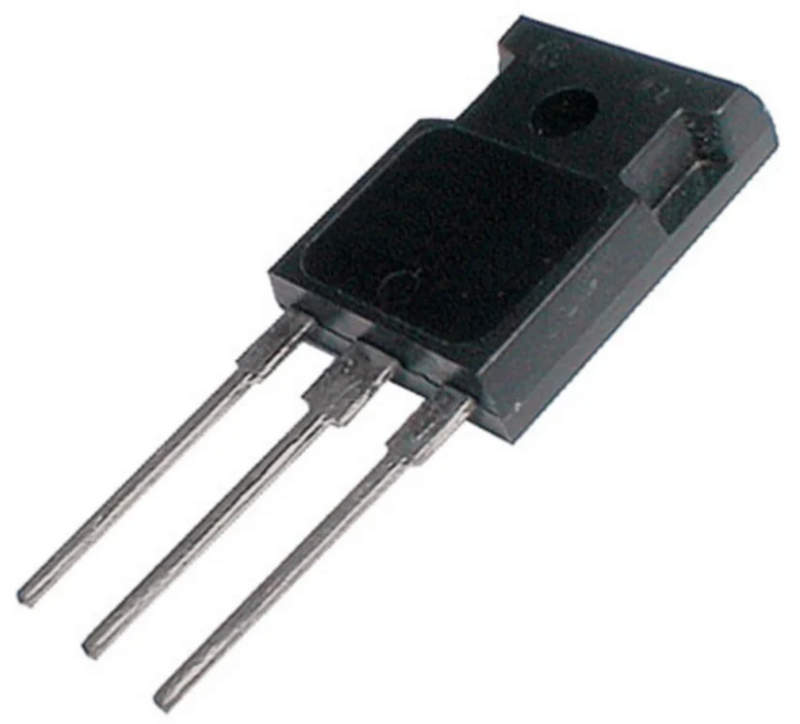

• тип корпуса — TO-247N, корпус с низким термическим сопротивлением и удобным расположением выводов;
• материал полупроводника — монокристаллический карбид кремния (SiC), обладающий высокой теплопроводностью и электрической прочностью;
• металлографическое соединение — прочное крепление чипа к основанию с минимальным термическим сопротивлением;
• изоляция между выводами — усиленная, рассчитанная на промышленное напряжение пробоя;
• тепловое сопротивление «кристалл-корпус» — 0,88 C/Вт, обеспечивающее надёжный отвод тепла при адекватном радиаторе;
• совместимость с драйверами затвора стандартного уровня, не требующими адаптации под SiC-структуры.

Принцип работы

Работа SCT3022ALGC11 основывается на типичной MOSFET-архитектуре, где управляющее напряжение на затворе открывает или закрывает ток между истоком и стоком. Однако за счёт применения SiC-технологии поведение прибора приобретает следующие особенности:

• повышенная крутизна характеристик открывания канала, обеспечивающая быстрое реагирование на управляющие импульсы;
• уменьшенная задержка переключения, что позволяет использовать его в высокочастотных преобразователях;
• стабильная работа при высокой температуре, минимальное изменение параметров при нагреве;
• низкие потери на переключение за счёт уменьшенного заряда затвора и малой ёмкости переходов;
• минимальное влияние обратного диода, встроенного в структуру, на коммутационные характеристики.

Режимы использования

Для корректного применения транзистора в составе силовых модулей необходимо учитывать допустимые режимы. Он может работать в следующих условиях:

• линейный режим — временно допустим, но не рекомендуется из-за повышенного тепловыделения;
• режим насыщения — основной режим работы, при котором транзистор полностью открыт;
• импульсный режим — применяется в ШИМ-инверторах, преобразователях и импульсных источниках питания;
• аварийный режим лавинного пробоя — кратковременно возможен, но должен быть ограничен энергией одиночного импульса.

Сферы применения

Высокие электрические параметры, компактность и прочность транзистора открывают широкий спектр возможных применений. Он активно используется в:

• импульсных источниках питания и DC-DC преобразователях;
• инверторах солнечных панелей и аккумуляторных станций;
• частотных преобразователях двигателей и системах тяги;
• устройствах бесперебойного питания и системах стабилизации напряжения;
• оборудовании с высокочастотной коммутацией и минимальными потерями;
• силовых драйверах и коммутаторах для железнодорожного транспорта, лифтов, вентиляции и станков.

Преимущества по сравнению с кремниевыми аналогами

Переход от традиционных кремниевых транзисторов к карбид-кремниевым обоснован рядом технологических преимуществ. В частности:

• более высокая рабочая температура — до 175 C без значительной деградации характеристик;
• меньшие размеры радиаторов — благодаря сниженным тепловым потерям;
• повышенная устойчивость к перенапряжениям и импульсным помехам;
• возможность работы на высоких частотах — снижает размеры пассивных компонентов;
• увеличенный срок службы при равных условиях эксплуатации;
• снижение потерь на переключение — повышает общую эффективность преобразователей.

Таким образом, ROHM SCT3022ALGC11 — это надёжный и высокоэффективный представитель карбид-кремниевых транзисторов, отвечающий требованиям современной силовой электроники. Благодаря отличному сочетанию прочности, точности, быстродействия и тепловой устойчивости, он уверенно занимает свою нишу в цепях средней и высокой мощности.
