Компактный и быстрый: преимущества применения PSOT05C в электронике
Полупроводниковый элемент PSOT05C относится к типу TVS (Transient Voltage Suppression) – транзисторов подавления переходных перенапряжений. Его основная функция — защита чувствительных цепей от электростатических разрядов (ESD), импульсных перенапряжений и электромагнитных помех, возникающих в результате коммутационных процессов, молний или воздействия внешних источников. Компактные размеры, быстродействие и стабильность параметров делают этот компонент востребованным в цифровой и телекоммуникационной электронике.
Ключевые электрические параметры
Ниже перечислены основные характеристики, определяющие применимость TVS-транзистора PSOT05C в системах защиты:
- Обратное стояние постоянного напряжения (Reverse Standoff Voltage, VR): 5 В;
- Пороговое напряжение пробоя (Breakdown Voltage, VBR): от 6 до 7 В при токе тестирования 1 мА;
- Клампинговое напряжение (Clamping Voltage, VC): около 9,2 В при токе импульса 1 А;
- Максимальный импульсный ток: 4–6 А (при 8/20 мкс типе импульса);
- Мощность подавления: до 400 Вт в течение 1 мс импульса;
- Ёмкость перехода: порядка 20–30 пФ, в зависимости от конструкции и температуры;
- Время отклика: менее 1 нс — обеспечивает мгновенную реакцию на скачки напряжения;
- Уровень утечки тока: не более 1 мкА при номинальном обратном напряжении;
- Температурный диапазон эксплуатации: от –55 до +150 C;
- Полярность: однонаправленный или двунаправленный вариант (в зависимости от модификации);
- Тип корпуса: SOD-323 или аналогичный миниатюрный, предназначенный для поверхностного монтажа.

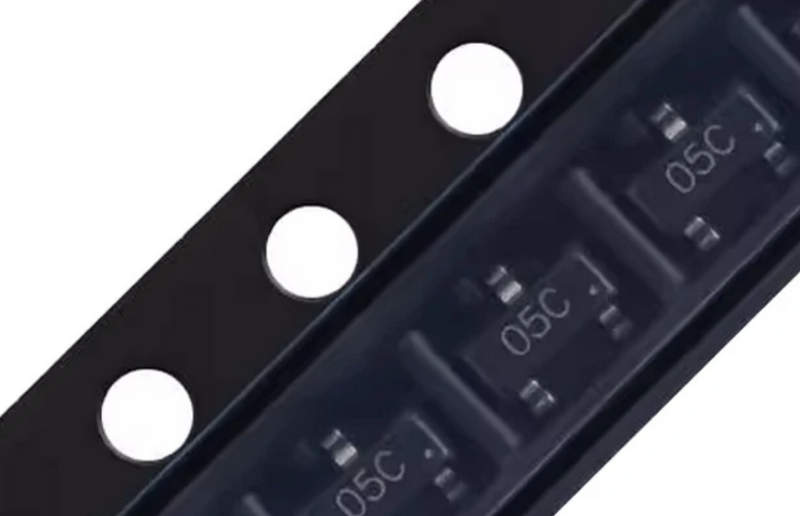

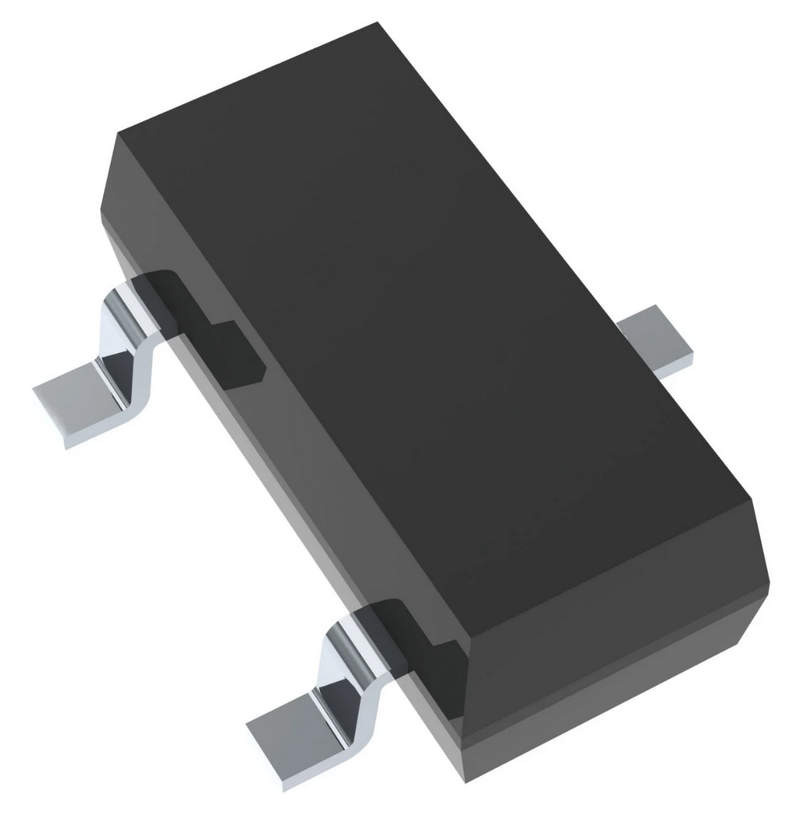

Конструкция и исполнение
Механическая компоновка и материалы, применённые при производстве транзистора PSOT05C, обеспечивают высокую надёжность при установке на плату и стабильную работу в условиях промышленных и бытовых наводок:
- Корпус — пластиковый герметичный, устойчивый к температурным циклам и влажности;
- Металлизированные выводы — адаптированы под пайку методом оплавления (reflow) и ручную пайку при ремонте;
- Внутреннее соединение — с использованием золотых или алюминиевых нитей (wire bond) для обеспечения стабильной проводимости;
- Пассивированная полупроводниковая структура — защищает от поверхностных токов утечки и деградации кристалла;
- Миниатюрные габариты — обеспечивают плотную компоновку на печатной плате при защите нескольких линий одновременно;
- Маркировка корпуса — лазерная, с указанием серии и направления установки;
- Высокая термостойкость — позволяет использовать компонент вблизи нагревающихся элементов (микропроцессоры, стабилизаторы, драйверы).
Принцип действия и логика срабатывания
Защитный транзистор TVS PSOT05C работает по принципу лавинного пробоя. Пока напряжение на выводах не превышает номинальное стоящее значение, компонент находится в состоянии высокого сопротивления, практически не влияя на работу защищаемой цепи. Однако при превышении порога пробоя происходит резкое снижение сопротивления, и ток перенапряжения направляется в обход защищённого устройства — на землю или общую шину. Режимы работы включают в себя:
- Нормальный режим — транзистор находится в закрытом состоянии; сопротивление велико; ток утечки минимален;
- Режим срабатывания — при резком росте напряжения происходит лавинный пробой; переход открывается; формируется путь отвода тока;
- Клампинг — уровень ограниченного напряжения поддерживается ниже допустимого для чувствительных микросхем;
- Затухание импульса — после спада входного перенапряжения компонент автоматически возвращается в исходное состояние;
- Многократное использование — устройство рассчитано на сотни/тысячи импульсов без деградации характеристик;
- Совместимость с цифровыми входами — благодаря низкой собственной ёмкости не мешает работе высокочастотных шин (USB, HDMI, CAN, RS-485 и др.).
Области применения и сферы использования
Модель PSOT05C применяется повсеместно в электронике, где есть риск перенапряжений и электростатических воздействий. Благодаря своей компактности и высокой эффективности, транзистор защищает критически важные узлы:
- USB-порты на ноутбуках, планшетах и промышленных контроллерах;
- Сигнальные линии интерфейсов (HDMI, DisplayPort, Ethernet, LVDS);
- Микроконтроллерные входы/выходы в системах автоматизации;
- Шины передачи данных (SPI, I2C, UART) в встраиваемых системах;
- Блоки питания с чувствительной логикой управления;
- Телефонные и сетевые разъёмы, подверженные статике и индуцированным наводкам;
- Платы управления светодиодами, драйверами и трансиверами;
- Оборудование для медицины, связи и промышленности, требующее строгого соответствия стандартам ESD-защиты (IEC 61000-4-2 и др.).
Преимущества использования
Стабилизирующий транзистор PSOT05C имеет ряд достоинств, делающих его практически незаменимым элементом при проектировании безопасной и надёжной электроники:
- Высокая скорость срабатывания, что критично при защите от быстрых ESD-разрядов;
- Минимальные габариты, допускающие размещение даже на двухсторонних платах с высокой плотностью;
- Малое паразитное влияние на сигнальные линии — особенно важно для цифровых высокочастотных интерфейсов;
- Поддержка многократного срабатывания без ухудшения параметров;
- Простота интеграции — монтаж в линию или параллельно защищаемой цепи;
- Стабильные характеристики в широком температурном диапазоне;
- Соответствие отраслевым стандартам по электромагнитной совместимости и импульсной защите;
- Широкий ассортимент модификаций под однонаправленное или двунаправленное применение;
- Совместимость с автоматизированными линиями поверхностного монтажа (SMT).
Таким образом, PSOT05C — это эффективное решение для защиты электроники от перенапряжений и статических разрядов. Его микроскопические размеры, высокая скорость срабатывания и устойчивость к циклическим нагрузкам делают его оптимальным выбором для современных устройств, где надёжность и миниатюризация стоят на первом месте. Этот TVS-транзистор подходит как для серийного производства, так и для опытных разработок в области телекоммуникаций, автоматизации и встраиваемой электроники.
