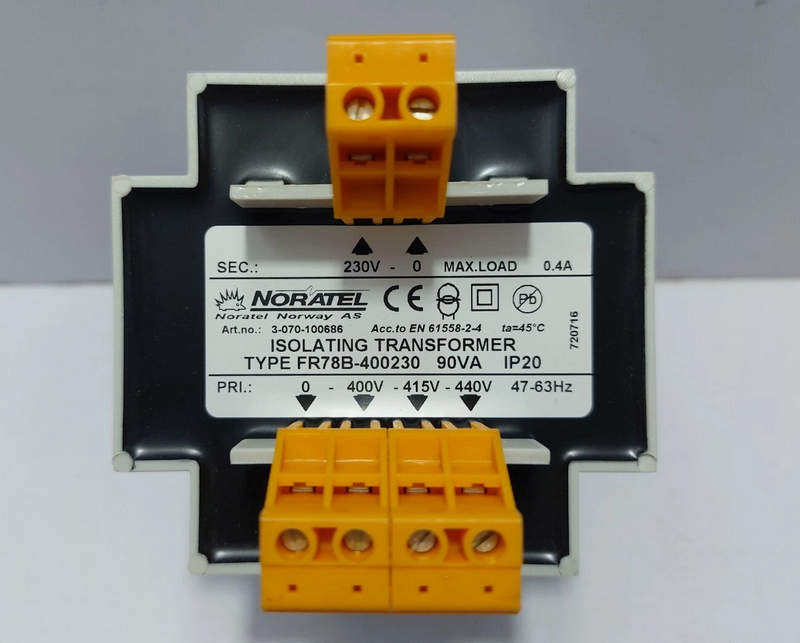

Понижающий трансформатор Noratel FR78B-400230 — стабильное питание от 400 В до 230 В

Трансформатор Noratel FR78B-400230 предназначен для понижения напряжения в сетях переменного тока и изоляции цепей управления от силовой части. Он используется в промышленной автоматике, системах питания оборудования, приборах лабораторной техники, приводных установках и распределительных шкафах. Устройство обеспечивает высокую электрическую безопасность, стабильность выходного напряжения и эффективную работу в длительном режиме под нагрузкой.

Номинальные параметры и электрические характеристики

Переходя к конкретным параметрам, важно отметить ключевые электрические свойства, определяющие работоспособность и применимость трансформатора в схемах промышленной электроники:

• входное напряжение — 400 В, типично для трёхфазных промышленных сетей европейского стандарта;
• выходное напряжение — 230 В, предназначено для питания однофазных нагрузок или цепей управления;
• частота питающей сети — 50/60 Гц, что допускает использование трансформатора в международных проектах с различными стандартами;
• номинальная мощность — до 78 В·А, ориентирована на маломощную нагрузку с непрерывным потреблением;
• коэффициент трансформации — фиксированное соотношение 400/230, что упрощает расчёт и подключение;
• точность выходного напряжения — высокая при номинальной нагрузке, отклонения минимальны за счёт качественного сердечника и обмоток;
• вторичная обмотка допускает питание как активной, так и слабоиндуктивной нагрузки, в том числе реле, индикации, исполнительных модулей.

Конструкция и механическое исполнение

Конструктивные особенности трансформатора напрямую влияют на его удобство при монтаже и эксплуатации. Noratel FR78B-400230 разработан с акцентом на безопасность и универсальность:

• выполнен в корпусе из негорючего пластика, устойчивого к УФ-излучению и вибрации;
• заливка обмоток компаундом снижает уровень шума и защищает внутренние элементы от пыли, влаги и механических повреждений;
• оснащён стандартными крепёжными фланцами и винтовыми клеммами для лёгкого монтажа на DIN-рейку или монтажную панель;
• размеры корпуса компактные, что удобно при установке в условиях ограниченного пространства внутри шкафов управления;
• высокая степень защиты корпуса — обычно IP20 или выше, предотвращающая случайное касание токоведущих частей;
• внутренние выводы залиты герметиком, что исключает вероятность короткого замыкания при конденсации влаги;
• вентиляционные пазы обеспечивают естественное охлаждение, что допускает длительную работу при номинальной нагрузке без перегрева.

Электромагнитные свойства и тепловые режимы

При использовании трансформатора важно учитывать поведение устройства под нагрузкой, тепловую стабильность и электромагнитные свойства, влияющие на безопасность и срок службы:

• сердечник из ферромагнитной стали с низкими потерями гарантирует стабильный магнитный поток и минимальные пульсации;
• уровень гистерезисных и вихревых потерь снижен за счёт прецизионной шлифовки и изоляции пластин сердечника;
• максимальная температура обмоток — до 125–140C в зависимости от класса изоляции (чаще всего класс F или H);
• тепловое сопротивление корпуса минимально — реализован эффективный отвод тепла за счёт компаунда и вентиляционных каналов;
• потери холостого хода не превышают 1–2 В·А, что делает устройство энергоэффективным в условиях длительной работы без нагрузки;
• класс изоляции — двойной, обеспечивающий электрическую безопасность даже при пробое одного из слоёв.

Принцип действия и режимы эксплуатации

Принцип работы Noratel FR78B-400230 основан на классической схеме трансформатора с одной первичной и одной вторичной обмоткой. Ниже — уточнение по рабочим режимам:

• при подаче напряжения на первичную обмотку создаётся переменное магнитное поле, которое индуцирует во вторичной обмотке пониженное напряжение в соответствии с коэффициентом трансформации;
• устройство работает в режиме гальванической развязки между цепями, что защищает нагрузку от перенапряжений и помех;
• возможен режим непрерывной работы с равномерной нагрузкой без необходимости включения систем охлаждения;
• допустима кратковременная перегрузка до 120% от номинала, при этом важно учитывать термическую инерцию и тепловой класс изоляции;
• включение трансформатора возможно без дополнительной коммутации — не требуется последовательный запуск или ограничение пускового тока;
• допустимо использование в составе схем с электронным пуском, аварийной индикацией и АВР.

Преимущества использования

Модель FR78B-400230 от Noratel отличается рядом характеристик, которые делают её востребованной при проектировании и эксплуатации оборудования:

• высокое качество сборки и стабильность параметров даже в условиях нестабильного сетевого напряжения;
• низкий уровень шума за счёт полного залития, сниженная вибрационная чувствительность и устойчивость к механическим воздействиям;
• простота подключения — клеммные выводы, обозначения напряжения и цветовая маркировка исключают ошибки при монтаже;
• надежная изоляция между обмотками обеспечивает гальваническую развязку, что особенно важно в критичных системах управления;
• возможность использования в составе приборов с требованиями по ЭМС — трансформатор не создаёт радиопомех и устойчив к внешним воздействиям;
• соответствие европейским нормам безопасности и качества (в том числе стандартам EN61558), гарантирующее совместимость с промышленной продукцией;
• долгий срок службы — более 10 лет в штатных условиях эксплуатации без необходимости технического обслуживания.

Практические аспекты внедрения

При включении трансформатора в цепь питания важно учитывать несколько инженерных факторов, влияющих на эксплуатацию и безопасность:

• установка трансформатора должна проводиться на негорючее основание с возможностью отвода тепла и доступа для обслуживания;
• при параллельной установке нескольких трансформаторов рекомендуется синхронизация по фазе и равномерное распределение нагрузки;
• недопустима работа без нагрузки в течение длительного времени в условиях повышенной температуры окружающей среды — это может вызвать перегрев сердечника;
• при использовании в шкафах автоматики рекомендуется размещение в верхней части шкафа с естественной вентиляцией;
• при монтаже в средах с высокой влажностью необходимы меры герметизации и контроль за классом защиты корпуса;
• подключение к нагрузке должно производиться с использованием гибких многожильных проводов с наконечниками, затянутыми с определённым усилием.

В целом, Noratel FR78B-400230 — это надёжный маломощный понижающий трансформатор, обеспечивающий стабильное и безопасное питание однофазных цепей в промышленных и лабораторных системах. Благодаря высокому качеству исполнения, хорошим электрическим характеристикам, гальванической развязке и компактному корпусу он оптимален для применения в шкафах автоматики, системах управления, пультах и распределительных щитах. Его конструктивная прочность и простота эксплуатации делают модель востребованной среди специалистов по автоматизации и проектировщиков электроустановок.
