Повышение эффективности с IGBT FF300R12KE4HOSA1

Транзисторный модуль IGBT FF300R12KE4HOSA1 от компании Infineon — это мощный силовой полупроводниковый элемент, выполненный на базе технологии IGBT (Insulated Gate Bipolar Transistor). Устройство предназначено для работы в высоковольтных цепях с большими токами и широко применяется в преобразовательной технике, тяговых установках, промышленных приводах, источниках бесперебойного питания и энергетике. Модуль представляет собой сборку из нескольких IGBT-транзисторов и обратных диодов, смонтированных в компактном корпусе с улучшенным теплоотводом и возможностью монтажа на охлаждающую поверхность.

Электрические характеристики

Понимание предельных и рабочих параметров позволяет проектировать системы с высокой надёжностью и оптимальным тепловым режимом. Ниже перечислены ключевые электрические характеристики FF300R12KE4HOSA1:

• максимальное напряжение коллектор-эмиттер — 1200 В, что обеспечивает использование в средневольтных силовых системах;
• номинальный ток коллектора — 300 А при температуре корпуса 25 C, с возможностью кратковременной перегрузки;

• максимальная температура перехода — до 150 C, что говорит о высокой устойчивости модуля к нагреву;
• сопротивление в открытом состоянии — низкое, типично менее 2 мОм, обеспечивая минимальные потери на проводимость;
• встроенные диоды свободного хода — рассчитаны на аналогичные токи, с быстрым восстановлением и малым обратным временем;
• энергия включения и выключения — оптимизирована для частот до 20 кГц, подходит для ШИМ-преобразователей и инверторов;
• время переключения — в пределах 200–500 нс, в зависимости от конфигурации драйвера;
• максимальная плотность мощности — высокая, позволяет использовать модуль в компактных системах при сохранении тепловой стабильности.

Конструктивные особенности

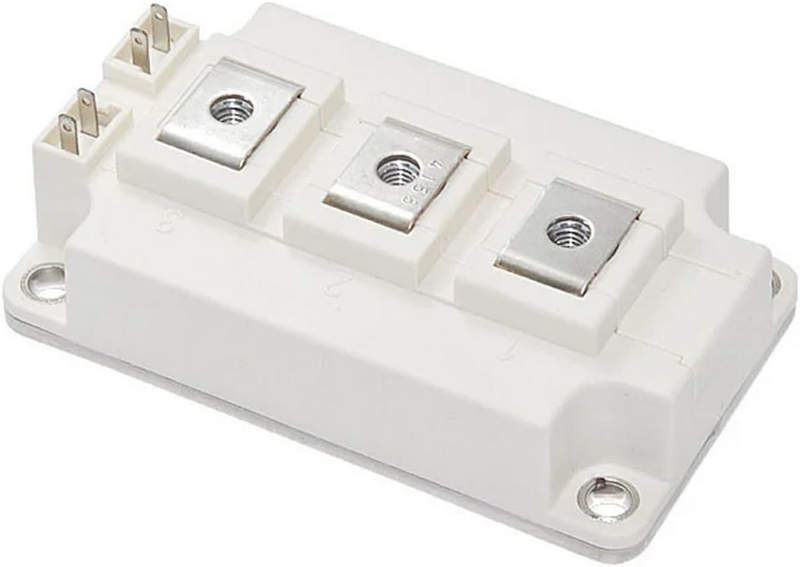

Модуль FF300R12KE4HOSA1 разработан с учётом требований к надёжности, лёгкости монтажа и минимизации тепловых сопротивлений. Его конструкция включает следующие элементы:

• тип корпуса — стандарт EconoDUALTM, с металлическим основанием для крепления на радиатор и пластиковым изолирующим кожухом;
• размещение контактных площадок — штыревые выводы для сигнального подключения и винтовые клеммы под силовые цепи;
• интеграция нескольких транзисторов — половинный мост, содержащий два IGBT и два диода;
• улучшенное термоуправление — большая площадь соприкосновения с радиатором, равномерный отвод тепла от кристаллов;
• механическая прочность — защита от вибраций, надёжная герметизация, устойчивость к промышленной среде;
• возможность модульной сборки — допускается параллельное соединение нескольких модулей с балансировкой токов.

Принцип работы IGBT-модуля

Функционирование IGBT основано на сочетании преимуществ биполярных транзисторов и MOSFET-структур. В модуле FF300R12KE4HOSA1 реализуется следующий принцип:

• управление осуществляется напряжением на затворе, как в MOSFET, при этом основной ток протекает через p-n структуру, характерную для биполярных транзисторов;
• при подаче положительного напряжения затвор-эмиттер — транзистор открывается, пропуская ток от коллектора к эмиттеру;
• в режиме отключения — затвор удерживается на низком уровне, и ток не проходит;
• встроенные обратные диоды — проводят ток при обратной полярности, что важно для инверторов переменного тока;
• плавное переключение — достигается применением внешнего драйвера с управлением скоростью нарастания/спада тока и напряжения;
• возможность работы в широтно-импульсном режиме — модуляция амплитуды сигнала для управления мощностью.

Режимы эксплуатации

Работа модуля допускается в различных режимах, соответствующих задачам силовой электроники:

• режим линейного управления — допускается кратковременно, основное применение — ключевой режим;
• инверторный режим — в составе силовых преобразователей с высокочастотной коммутацией;
• режим тягового инвертора — с большими токами и динамическими нагрузками, особенно в электроприводах и транспорте;
• режим двунаправленного преобразователя — с рекуперацией энергии и поддержкой обратного тока;
• работа в мостовых схемах — применение нескольких модулей в трехфазных конфигурациях.

Сферы применения

Модуль FF300R12KE4HOSA1 широко используется в современных промышленных установках. Он подходит для систем, где требуются высокая мощность, надёжность и минимальные потери:

• частотные преобразователи двигателей — промышленные и тяговые электроприводы;
• солнечные и ветрогенераторные инверторы — преобразование постоянного тока в переменный;
• источники бесперебойного питания — стабилизация напряжения и аккумуляция энергии;
• электротранспорт — привод электровозов, трамваев, электробусов;
• силовая автоматика — управление нагрузкой, стабилизация параметров электросети;
• энергосберегающие системы отопления, вентиляции и кондиционирования;
• роботизированные комплексы и станки с ЧПУ — прецизионное управление приводами.

Таким образом, IGBT-модуль Infineon FF300R12KE4HOSA1 — это мощный и надёжный элемент современной силовой электроники, сочетающий в себе высокую токовую нагрузку, быструю коммутацию и стабильность при работе в тяжёлых условиях. Он оптимален для применения в индустриальных преобразователях, тяговых системах и энергетике нового поколения.
