ОCМ1-0,63М У3 380/29/29 для безопасного питания низковольтных цепей

Трансформатор ОСМ1-0,63М У3 380/29/29 — это низковольтное понижающее устройство общего назначения, разработанное для питания вторичных электрических цепей в системах автоматизации, управления, сигнализации и освещения. Его конструкция ориентирована на устойчивую работу в умеренных климатических условиях (У3) и в составе распределительных щитов и шкафов. Благодаря малым габаритам и простому исполнению трансформатор широко применяется в промышленных установках, лабораторных стендах, электрошкафах станков и технологических агрегатов.

Номинальные параметры и электрические характеристики

Ниже приведены основные номинальные и электрические параметры трансформатора:

• номинальная мощность — 0,63 кВА, достаточная для питания реле, контакторов, ламп накаливания, индикации, маломощных исполнительных элементов;
• входное напряжение — 380 В (трёхфазное или фазное, в зависимости от схемы подключения);
• два вторичных выхода по 29 В — независимые обмотки, каждая может быть нагружена отдельно или объединена последовательно/параллельно;
• частота питающей сети — 50 Гц, соответствующая стандартам промышленного электроснабжения;
• класс изоляции — чаще всего «В» или «F», обеспечивающий устойчивость к перегреву до 120–155 C;
• коэффициент трансформации — статически фиксированный, без возможности регулировки, работает строго по заданному соотношению 380/29;
• максимальный ток на вторичной обмотке — около 10,9 А при полной нагрузке, с учетом допустимых тепловых потерь;
• потери холостого хода и нагрузки — минимальные благодаря маломощному сердечнику и качественным обмоточным материалам.

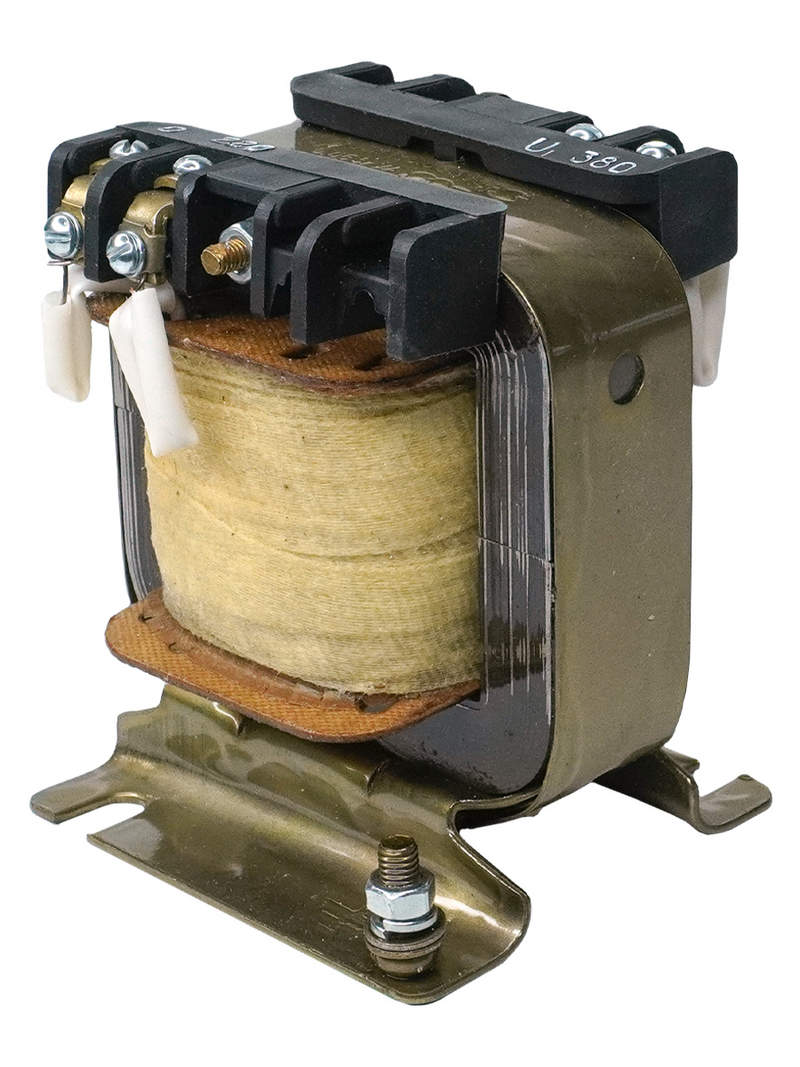

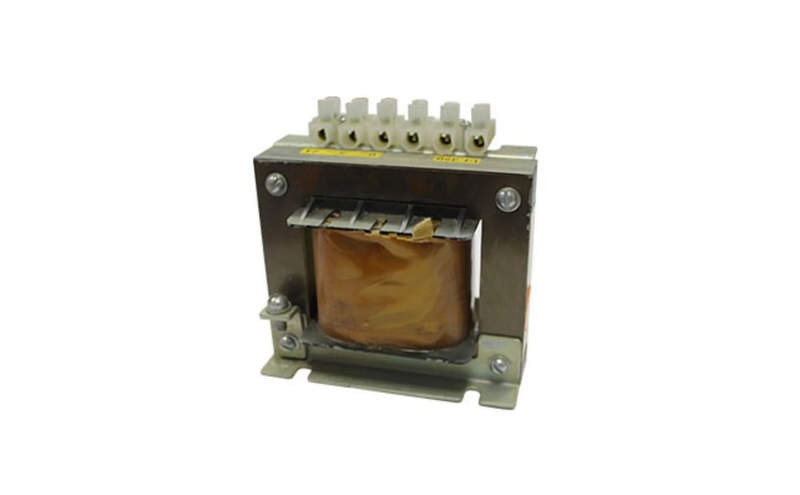

Конструкция и исполнение

Особенности конструкции устройства напрямую влияют на удобство монтажа и эксплуатации. Ниже представлены основные конструктивные решения:

• исполнение в открытом виде (без кожуха), монтаж — на плоскую горизонтальную поверхность при помощи крепежных отверстий в основании;
• сердечник — типа Ш-образный или броневой, собранный из электротехнической стали с высоким коэффициентом магнитопроводности;
• обмотки — выполнены из медного провода с лаковой изоляцией, намотаны на каркас, зафиксированы и пропитаны лаком для повышения прочности и защиты от влаги;
• наличие клеммной колодки на корпусе упрощает подключение без пайки или винтовых соединений с проводами напрямую;
• все элементы конструкции закреплены на основании, исключается вибрация при работе, минимизируется уровень шума и гудения;
• возможность работы как в одиночной конфигурации, так и в составе группы трансформаторов с другими напряжениями.

Условия эксплуатации и климатические параметры

Так как трансформатор предназначен для эксплуатации в условиях умеренного климата, необходимо учитывать следующие эксплуатационные ограничения:

• температурный диапазон окружающей среды — от −45 C до +40 C при относительной влажности до 80% без конденсации влаги;
• установка допустима только в защищенных помещениях, не допускается контакт с пылью, конденсатом или агрессивными парами;
• требуется естественная вентиляция, трансформатор не должен устанавливаться в герметичных отсеках без отверстий или зазоров для конвекции;
• уровень вибраций не должен превышать предельных значений, установленных для электрических шкафов промышленного исполнения;
• категория размещения — У3 по ГОСТ 15150, что означает ограничение по влажности и агрессивности среды;
• высота установки — не более 1000 метров над уровнем моря без дерейтинга по мощности.

Принцип действия и режимы работы

Работа трансформатора основана на принципе электромагнитной индукции — передача энергии от первичной обмотки ко вторичной за счёт переменного магнитного потока. Конкретные режимы работы устройства заключаются в следующем:

• при подаче переменного напряжения на первичную обмотку создается переменное магнитное поле в сердечнике;
• магнитный поток замыкается внутри сердечника и индуцирует ЭДС во вторичных обмотках, пропорциональную числу витков;
• в режиме холостого хода (без нагрузки на вторичной цепи) ток в первичной обмотке минимален, наблюдаются только потери на возбуждение поля;
• в режиме номинальной нагрузки трансформатор обеспечивает устойчивую работу с допустимыми отклонениями по напряжению на вторичной стороне;
• возможна работа с симметричной и несимметричной нагрузкой, при этом в случае объединения вторичных обмоток необходимо учитывать фазировку;
• при работе на индуктивную или импульсную нагрузку возможны скачки напряжения, требуется установка ограничительных элементов (варисторов, RC-цепей).

Преимущества использования

Компактный силовой трансформатор ОСМ1-0,63М обладает рядом эксплуатационных и технических преимуществ, благодаря которым он стабильно используется в системах автоматики и электроснабжения:

• надежность конструкции и отсутствие подвижных частей обеспечивают долгий срок службы при минимальном обслуживании;
• возможность стабильной работы в жестких условиях производственной среды (пыль, вибрации, температурные перепады);
• универсальное напряжение 29 В на выходе — подходящее для большинства низковольтных потребителей и стандартных реле/контакторов;
• простота подключения и установки, не требует настройки или программирования;
• нечувствительность к кратковременным перегрузкам, высокая перегрузочная способность по току при кратковременном старте нагрузки;
• наличие двух независимых выходных обмоток позволяет организовать резервирование или питание двух групп нагрузки.

Практические особенности применения

При внедрении трансформатора ОСМ1-0,63М в конкретный проект важно учитывать несколько практических моментов, влияющих на его корректную работу:

• необходимо обеспечивать надёжный контакт в клеммных соединениях во избежание нагрева и обгорания контактных площадок;
• при параллельной работе вторичных обмоток обязательно соблюдать полярность выводов и учитывать симметрию нагрузки;
• при установке в шкаф необходимо предусмотреть тепловые зазоры от других устройств с высоким тепловыделением;
• рекомендуется использовать защиту по первичной цепи — автоматический выключатель или плавкий предохранитель по номинальному току не выше 2 А;
• трансформатор не должен перегружаться выше 120% номинальной мощности более чем на 15 минут — иначе возможно локальное перегревание обмотки;
• в случае постоянной работы на полной нагрузке желательно организовать принудительную вентиляцию или теплоотвод от основания.

Таким образом, трансформатор ОСМ1-0,63М У3 380/29/29 — это надёжное и компактное решение для преобразования промышленного напряжения 380 В в безопасные низковольтные уровни 29 В. Он широко используется в системах автоматики, щитового оборудования, управления и сигнализации. Простота конструкции, низкий уровень шума, устойчивость к нагрузкам и минимальные требования к обслуживанию делают его удобным элементом для внедрения в любые объекты промышленной и бытовой электроэнергетики.
