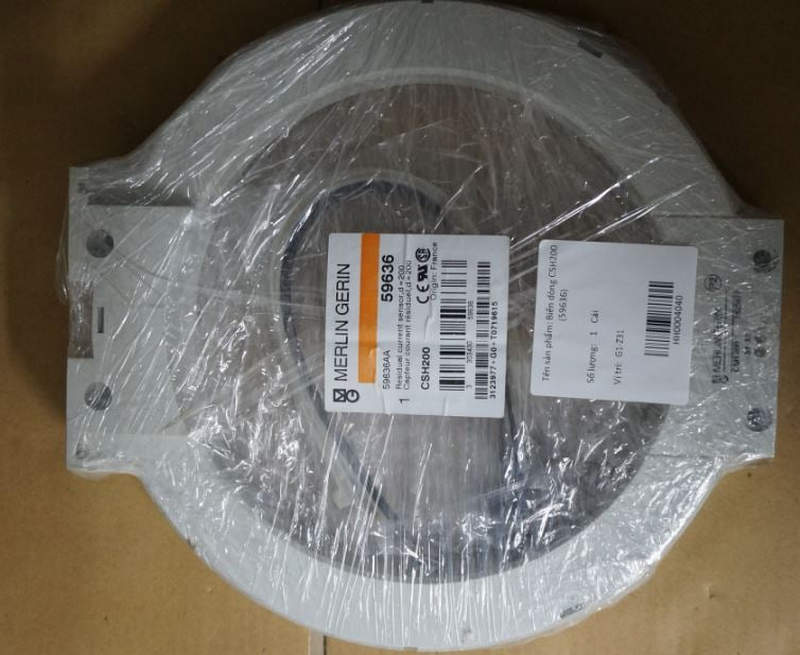

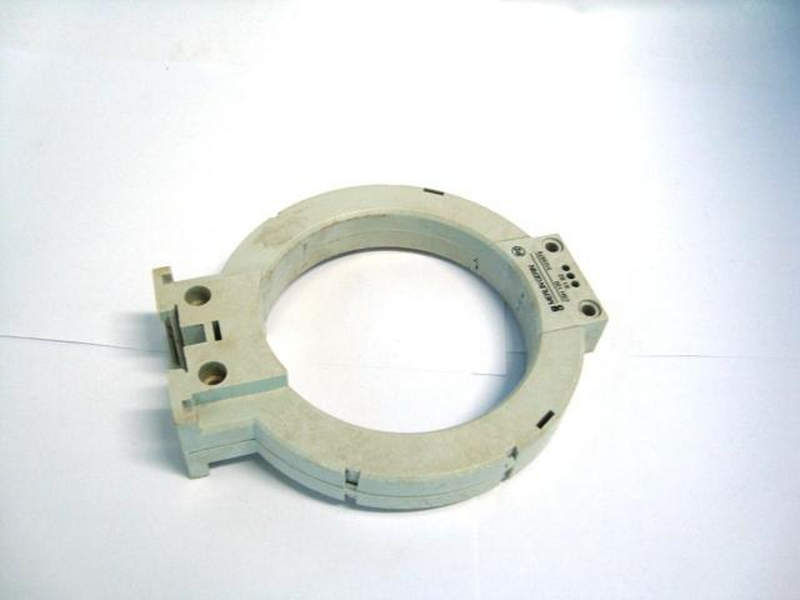

Контроль энергопотребления с трансформатором тока CSH200

Трансформатор тока Merlin Gerin серии CSH200 — это измерительное и защитное устройство, предназначенное для преобразования высоких токов в цепях среднего и низкого напряжения в стандартизированные значения для подачи на приборы учёта, защиты и контроля. Он обеспечивает электрическую гальваническую развязку между силовой частью установки и вторичными измерительными цепями, снижает токи до безопасного уровня и обеспечивает точность измерений в широком диапазоне рабочих условий.

Электрические параметры

Характеристики трансформатора CSH200 определяют его пригодность для установки в различных электроустановках, где требуется высокая точность и надёжность. Ниже представлены ключевые электрические параметры модели:

• номинальный первичный ток — 200 А, с возможностью работы в условиях кратковременных перегрузок;
• номинальный вторичный ток — 5 А (либо 1 А, в зависимости от модификации), что соответствует стандарту для измерительных приборов;
• класс точности — 0.5 или 1.0, обеспечивающий минимальные отклонения в измерении тока при эксплуатации в диапазоне от 10% до 120% от номинала;
• номинальная нагрузка — до 5 ВА, при которой сохраняется заданная точность измерения;
• частота сети — 50 или 60 Гц, с допуском по стандартам IEC;
• импульсное выдерживаемое напряжение — до 4 кВ, защита от коммутационных и атмосферных перенапряжений;
• максимально допустимый кратковременный ток КЗ — до 10–15 крат от номинала в течение 1 с, с сохранением целостности сердечника и обмоток.

Конструктивные особенности

Устройство выполнено с учётом надёжной изоляции, устойчивости к воздействию внешней среды и простоты монтажа на шинопровод или кабель. Его конструкция включает следующие элементы:

• тип исполнения — разъёмный трансформатор тока с защёлкивающимся механизмом, обеспечивающим установку без разрыва первичной цепи;
• материал корпуса — негорючий самозатухающий пластик, стойкий к УФ-излучению, перепадам температуры и влаге;
• размер окна — адаптирован под шину или кабель диаметром до 35–45 мм, с возможностью горизонтальной или вертикальной установки;
• тип крепления — зажимной фиксатор на DIN-рейку или болтовое крепление к монтажной плите;
• контактная группа — винтовые или пружинные клеммы для подключения вторичной обмотки;
• маркировка — чёткое обозначение направления тока, первичной и вторичной обмотки, класса точности и других параметров на корпусе.

Принцип действия

Работа трансформатора CSH200 основана на принципе электромагнитной индукции и снижении высокого тока до пропорционального значения. Ниже описан алгоритм его функционирования:

• переменный ток в первичной цепи (кабель или шина, проходящая сквозь сердечник) создаёт магнитное поле в магнитопроводе;
• в магнитопроводе индуцируется магнитный поток, который пересекает витки вторичной обмотки;
• на вторичной обмотке появляется ток, пропорциональный первичному, с учётом коэффициента трансформации;
• вторичный ток подаётся на измерительные приборы, счётчики, реле тока или автоматические выключатели;
• гальваническая развязка исключает передачу опасных напряжений с силовой цепи на аппаратуру контроля;
• при перегрузках или КЗ трансформатор выдерживает кратковременные токи без повреждений, сохраняя измерительную функцию.

Режимы работы и безопасность

Для безопасной и эффективной эксплуатации трансформатор тока Merlin Gerin CSH200 должен использоваться в следующих условиях:

• режим длительной работы — номинальный ток до 200 А в непрерывном режиме;
• режим перегрузки — кратковременное повышение тока до 1.2–1.5 номинала допустимо без потери точности;
• режим короткого замыкания — однократное воздействие тока до 3000 А в течение не более 1 секунды;
• режим холостого хода — запрещён при открытом вторичном контуре; работа без нагрузки приводит к перенапряжению и пробою изоляции;
• режим калибровки — предусмотрены специальные точки подключения контрольных устройств для верификации точности;
• температурный диапазон эксплуатации — от -25 до +55 C, с сохранением номинальных характеристик;
• установка на высоте — допустима без дерейтинга до 1000 м над уровнем моря, при большей высоте требуется перерасчёт.

Область применения

Трансформаторы тока CSH200 востребованы во множестве сфер, где требуется точное измерение и контроль токов в силовых цепях. Наиболее типичные применения включают:

• распределительные щиты и шкафы управления;
• вводно-распределительные устройства (ВРУ);
• промышленные подстанции и трансформаторные пункты;
• щитовые комплексы коммерческого учёта электроэнергии;
• автоматизированные системы управления зданием (BMS);
• контроль генераторных или аккумуляторных токов;
• энергетические панели возобновляемых источников;
• щиты АВР и телеметрии.

Преимущества трансформатора Merlin Gerin CSH200

Модель сочетает в себе универсальность, устойчивость к помехам и простоту монтажа, что делает её особенно привлекательной для эксплуатации в различных условиях. Среди преимуществ:

• высокая точность измерения в классе 0.5 — подходит для коммерческого учёта;
• удобство монтажа — разъёмная конструкция экономит время при обслуживании и установке;
• компактный корпус — позволяет устанавливать трансформаторы в ограниченном пространстве;
• прочность — надёжная изоляция, устойчивость к вибрациям, ударным нагрузкам и старению материала;
• возможность интеграции с системами мониторинга — трансформаторы совместимы с цифровыми измерителями, интерфейсами Modbus и телеметрией;
• сертификация — соответствие международным стандартам IEC 61869, EN 60044 и другим профильным регламентам.

В целом, трансформатор тока Merlin Gerin CSH200 — это современное решение для точного и надёжного измерения токов в системах низковольтного и средневольтного распределения. Надёжная конструкция, простота установки, высокая точность и электробезопасность делают его универсальным выбором для промышленных и коммерческих объектов. Он обеспечивает корректную работу измерительных приборов и релейной защиты, снижает риски при эксплуатации силовых цепей и способствует повышению эффективности энергоснабжения.
