Измерительный трансформатор тока ТТИ-100 для АСКУЭ и релейной защиты

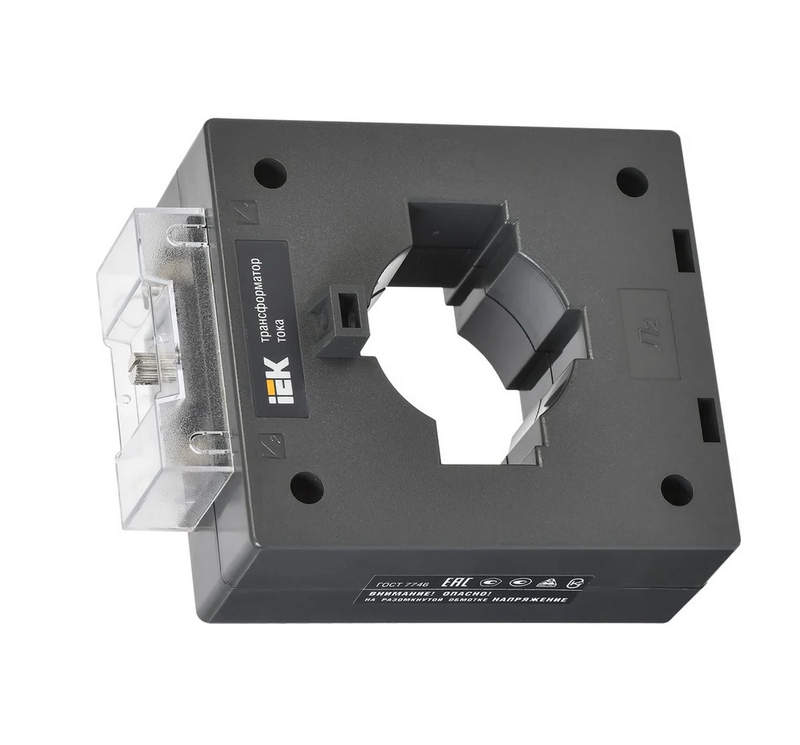

Трансформатор тока модели ТТИ‐100 1000/5А 15ВА 0,5S (ITT60‐3‐15‐1000) предназначен для точного измерения тока в цепях переменного тока, с последующей подачей пропорционального сигнала на измерительные приборы, счетчики электроэнергии, устройства защиты и автоматизации. Он применяется в силовых шкафах, распределительных щитах, трансформаторных подстанциях, шкафах учета и АСКУЭ-системах. Данный трансформатор является измерительным, отличается высокой точностью класса 0,5S, рассчитан на номинальный первичный ток 1000 А и вторичный — 5 А. Номинальная нагрузка — 15 ВА. Конструктивно устройство выполнено в корпусе типа ITT60 и рассчитано на монтаж на токоведущую шину или кабель.

Электрические характеристики

Ключевые электрические параметры позволяют понять точность и производительность трансформатора в различных режимах эксплуатации:

• номинальный первичный ток — 1000 А, что соответствует магистральным вводам и основным линиям низковольтного распределения;
• вторичный ток — 5 А, унифицированное значение для большинства измерительных устройств и счетчиков;
• номинальная мощность (нагрузочная способность) — 15 ВА, обеспечивающая стабильную работу с широким спектром приборов;
• класс точности — 0,5S, гарантирующий минимальные погрешности измерения даже в зоне малых нагрузок, особенно критично для учета энергии;
• частотный диапазон — от 50 до 60 Гц, что делает трансформатор пригодным для всех стандартных промышленных и бытовых сетей;
• максимальный кратковременный ток перегрузки — до 20-кратного номинального значения, обеспечивающий защиту от пиковых нагрузок;
• коэффициент трансформации — 200:1 (1000/5), используемый в расчетах потребляемой мощности и для подключения к цифровым устройствам.

Конструктивные особенности

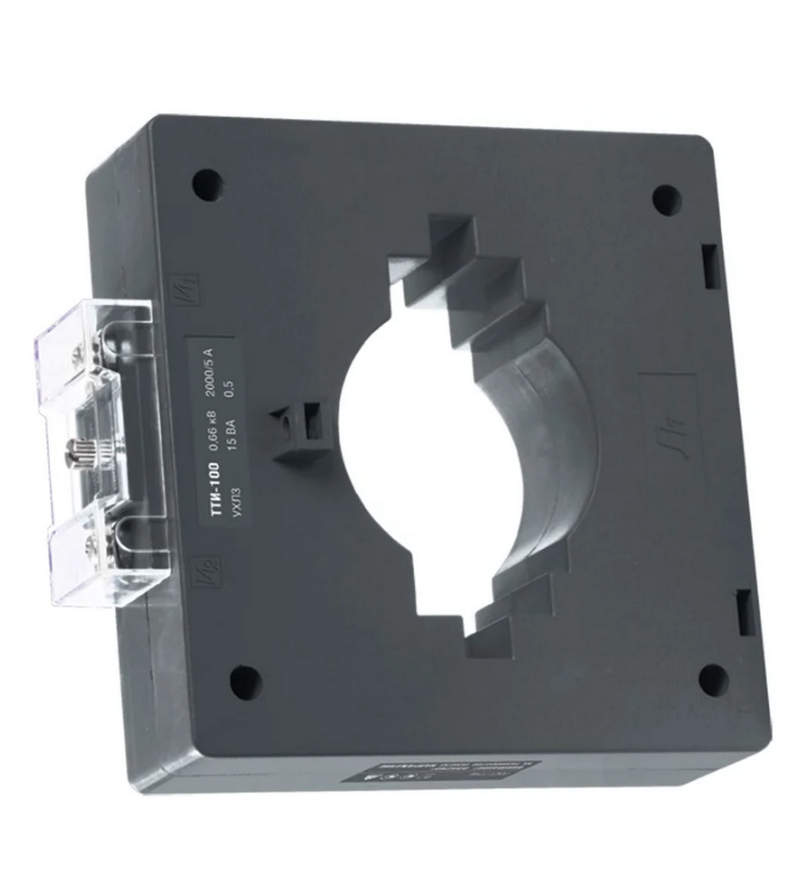

От конструкции трансформатора напрямую зависят его эксплуатационные возможности, прочность и простота монтажа. Базовые механические и монтажные характеристики включают:

• корпус ITT60 — прочный литой пластик с изоляцией, стойкой к нагреву, влаге и воздействию пыли;
• тип исполнения — непроходной или проходной, в зависимости от модификации, подходит для установки на одинарную или двойную шину;
• стандартные клеммы вторичной обмотки — с винтовым зажимом, допускающие опрессованные наконечники;
• возможность установки пломбировочной крышки — актуально при эксплуатации в узлах учета электроэнергии;
• компактные размеры и крепление на DIN-рейку или монтажную панель позволяют легко интегрировать трансформатор в щиты любого формата;
• высокая механическая прочность корпуса и устойчивость к вибрациям обеспечивают надёжную работу в промышленных условиях.

Режимы работы и принцип действия

Принцип работы трансформатора тока основан на электромагнитной индукции. Он преобразует большой ток, проходящий через первичную обмотку (или шину), в пропорционально меньший ток во вторичной обмотке для дальнейшего измерения. Ниже разберём рабочие режимы и особенности:

• работает исключительно в цепях переменного тока, при этом форма сигнала должна быть близкой к синусоидальной;
• точность работы обеспечивается при подключении нагрузок, соответствующих номинальной мощности — при заниженной или завышенной нагрузке возможны отклонения от класса точности;
• допускается кратковременное превышение номинального тока в аварийных режимах — при этом трансформатор продолжает функционировать без нарушения целостности;
• при разомкнутой вторичной цепи возможен перегрев, поэтому в схемах рекомендуется использовать устройства контроля и защиты;
• работа в классе точности 0,5S подразумевает точное отображение даже низких токов — актуально при контроле нагрузки в ночные часы и в режимах энергосбережения.

Преимущества и особенности класса точности 0,5S

Наличие маркировки 0,5S выделяет этот трансформатор среди аналогов. Особенности точностного класса следующие:

• повышенная точность в диапазоне малых нагрузок (от 1 до 20% от номинала), что критично для точного коммерческого учета;
• соответствие требованиям ГОСТ 30207 и международных стандартов IEC 61869, EN 60044;
• отклонение по току не превышает 0,5% во всем диапазоне — даже при 5% от номинальной нагрузки;
• минимальная фазовая погрешность, что особенно важно при измерении активной энергии;
• рекомендуется использование совместно с современными электронными счетчиками 0,5 класса или выше, чтобы сохранить весь потенциал точности.

Сферы применения

Универсальность и высокая точность делают трансформатор ТТИ‐100 1000/5А 15ВА 0,5S востребованным в различных секторах энергетики и промышленности:

• узлы коммерческого учёта электроэнергии на промышленных предприятиях, в торговых центрах, на объектах ЖКХ;
• вводные шкафы и распределительные щиты зданий, где требуется точный контроль нагрузки;
• шкафы автоматизированных систем коммерческого учёта электроэнергии (АСКУЭ) с подключением к цифровым счетчикам;
• низковольтные щиты с токами выше 400–600 А, где требуется точная трансформация на 5 А;
• энергетические объекты, трансформаторные подстанции, распределительные пункты и промышленные ПР;
• системы контроля потребления и энергоменеджмента, особенно при посуточном и почасовом мониторинге.

Тепловые и климатические характеристики

Работа в промышленных условиях требует устойчивости к перепадам температуры, влажности и механическим воздействиям. Данный трансформатор соответствует этим требованиям:

• рабочий температурный диапазон — от –40 до +55C, допускающий установку в неотапливаемых помещениях и щитах;
• устойчивость к относительной влажности до 95% без конденсации;
• изоляция вторичной обмотки рассчитана на напряжение не менее 3 кВ, что исключает пробой при нормальных условиях эксплуатации;
• срок службы — более 20 лет при соблюдении режимов нагрузки и условий эксплуатации;
• не требует технического обслуживания — отсутствуют подвижные части и элементы, подверженные износу.

Таким образом, трансформатор тока ТТИ‐100 1000/5А 15ВА 0,5S ITT60‐3‐15‐1000 — это точное, надежное и долговечное решение для измерения токов высокого уровня. Он идеально подходит для задач коммерческого учёта, контроля и автоматизации, где важны стабильность показаний, соответствие классу точности и безаварийная работа. Конструкция, совместимость с цифровыми приборами и адаптация к промышленным условиям делают его незаменимым элементом современной электротехнической инфраструктуры.
