Контроль протяжённых опасных зон с помощью Schmersal 101192476

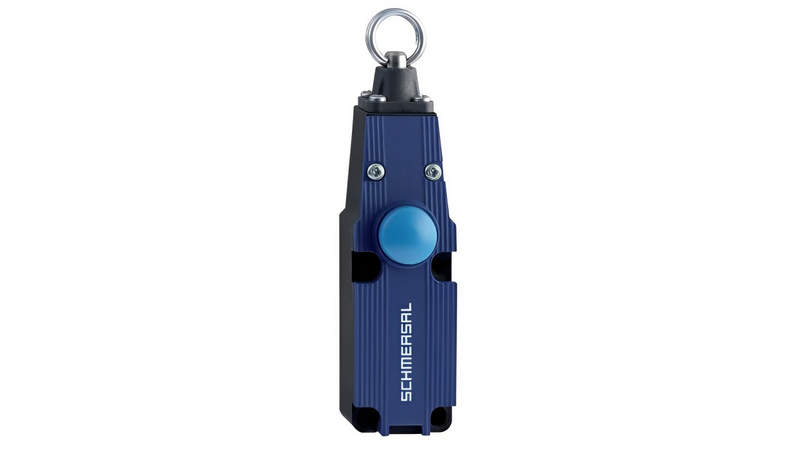

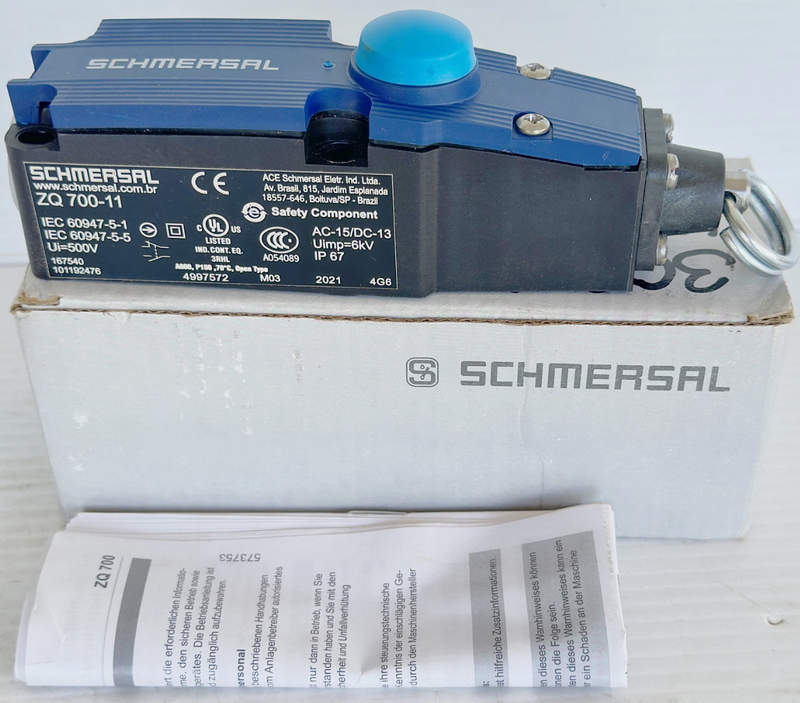

Тросовые выключатели, относящиеся к категории устройств аварийной остановки, находят применение на протяжённых участках конвейеров, линий розлива, упаковки, сортировки и других непрерывных технологических процессов. Выключатель Schmersal с артикулом 101192476 представляет собой надёжный и функциональный компонент, предназначенный для немедленного отключения оборудования при срабатывании натянутого вдоль производственной линии троса.

Основные электрические и коммутационные параметры

Рабочие характеристики обеспечивают совместимость устройства с широким спектром реле безопасности, контакторов и контроллеров:

• рабочее напряжение – до 250 В AC/DC, что позволяет подключать выключатель как в цепях постоянного, так и переменного тока;
• номинальный ток – до 6 A (AC-15) или 2,5 A (DC-13), обеспечивая возможность управления исполнительными механизмами, включая контакторы и магнитные пускатели;
• коммутационная способность – рассчитана на сотни тысяч циклов при номинальной нагрузке, что гарантирует длительный срок службы;
• тип контактов – два замыкающих (NO) и два размыкающих (NC) контакта, обеспечивающих как сигнализацию события, так и прерывание питания оборудования;
• встроенная самодиагностика – при обрыве троса или ослаблении натяжения активируется аварийный режим, размыкая цепь безопасности;
• категория использования – AC-15 и DC-13, что подтверждает пригодность для коммутации катушек реле, электромагнитов и цепей управления.

Электрическая часть выключателя совместима с промышленными системами автоматизации и может быть легко интегрирована в существующую схему без необходимости дополнительных интерфейсов.

Механические характеристики и конструкция

Корпус и механическая часть устройства адаптированы под тяжёлые условия эксплуатации, включая пыль, вибрации и высокую нагрузку на натяжной механизм:

• корпус – выполнен из литого алюминия с порошковым покрытием; высокая стойкость к коррозии, химическим веществам и механическим повреждениям;
• степень защиты – IP67; полная пыленепроницаемость и устойчивость к кратковременному погружению в воду, что допускает использование даже на уличных участках;
• механизм сброса – ручной, кнопка возврата в исходное положение после срабатывания, что предотвращает автоматический перезапуск оборудования без осмотра оператора;
• диапазон длины троса – до 75 м с каждой стороны от центра устройства, что делает возможным покрытие общей зоны длиной до 150 м;
• усилие срабатывания – оптимизировано для надёжной активации при рывке троса или его обрыве, но без ложных срабатываний при вибрациях;
• механический срок службы – более 1 000 000 срабатываний, подтверждённый испытаниями в условиях циклической нагрузки;
• монтаж – предусмотрены крепёжные отверстия для установки на стандартные профили, защитные кожухи и стойки.

Конструкция выключателя позволяет его установку как в горизонтальном, так и в вертикальном положении, обеспечивая гибкость при проектировании систем безопасности.

Принцип действия и режимы функционирования

Тросовый выключатель Schmersal 101192476 работает по принципу механического разрыва цепи безопасности при натяжении или обрыве троса, с функцией фиксации срабатывания до ручного сброса:

• в нормальном состоянии трос находится под натяжением, а контакты выключателя находятся в замкнутом положении, разрешающем работу оборудования;
• при натяжении троса оператором (вручную) или обрыве троса под действием внешней силы происходит механическое смещение рычага, замыкающего контакты;
• механизм срабатывает мгновенно, размыкая цепь безопасности и подавая сигнал на отключение технологической линии;
• после устранения причины аварии сброс осуществляется вручную – специальной кнопкой на корпусе;
• выключатель остаётся в аварийном состоянии до подтверждённого вмешательства оператора, что соответствует нормам безопасной работы оборудования;
• встроенный индикатор или механическая метка может отображать состояние устройства (в зависимости от исполнения);
• работа в постоянном дежурном режиме не влияет на ресурс устройства – при правильной натяжке троса механическая часть остаётся в нейтральном положении без нагрузки.

Тросовая система может быть оснащена пружинными натяжителями, концевыми упорами, отбойниками и демпферами, что повышает точность и надёжность всей системы.

Условия эксплуатации и требования к установке

Устройство спроектировано для работы в промышленных условиях с повышенной нагрузкой на пыле- и влагозащиту, вибростойкость и температурную стабильность:

• температурный диапазон – от -25 C до +70 C, что делает возможной круглогодичную эксплуатацию на открытых участках и в неотапливаемых цехах;
• виброустойчивость – за счёт прочной конструкции и надёжной фиксации исключены ложные срабатывания при ударах или вибрации оборудования;

• совместимость с разными типами тросов – стандартные стальные, нержавеющие или в ПВХ-оплётке диаметром от 3 до 5 мм;
• установочное положение – допускается горизонтальный, вертикальный или диагональный монтаж, при условии прямолинейного хода троса без перегибов;
• минимальный радиус изгиба троса – зависит от типа троса и длины линии, рекомендуется установка роликов на поворотных участках;
• периодическая проверка натяжения троса – обязательна для сохранения корректного функционирования системы;
• возможность подключения к системам контроля положения и диагностики – через вспомогательные контакты для передачи сигнала в ПЛК или диспетчерский пункт.

Правильная установка и регулярное техническое обслуживание обеспечивают высокую надёжность защиты персонала и оборудования.

Область применения и примеры интеграции

Тросовые выключатели широко используются в отраслях, где необходима аварийная остановка на больших длинах линии с обеспечением полной безопасности оператора:

• конвейерные линии – горнодобывающая, цементная, пищевая и упаковочная промышленность;
• сортировочные установки – логистика, почтовые терминалы, складские комплексы с автоматизированными транспортёрами;
• металлургия и машиностроение – для управления опасными участками подвижного оборудования;
• деревообработка – станки и пилы с возможностью экстренной остановки в случае угрозы персоналу;
• горки и погрузочные ленты – в транспортных узлах и сортировочных зонах;
• аграрные комплексы – зернопроводы, элеваторы, транспортёрные системы с ручным обслуживанием;
• лабораторные и учебные полигоны – для демонстрации принципов построения цепей безопасности в системах управления.

Использование выключателя Schmersal 101192476 гарантирует быстрое реагирование на аварийные ситуации и предотвращение серьёзных последствий при отказе оборудования.

Таким образом, тросовый выключатель Schmersal 101192476 — это надёжное и функциональное решение для построения системы аварийной остановки на протяжённых участках. Простота конструкции, высокая степень защиты, гибкость в установке и соответствие международным стандартам делают его одним из оптимальных вариантов для промышленных задач. При грамотном выборе поставщика, каковым является «Олниса», внедрение такого решения становится максимально эффективным и безопасным.
