Контроль остановки оборудования по всей длине конвейера — Idem 142062

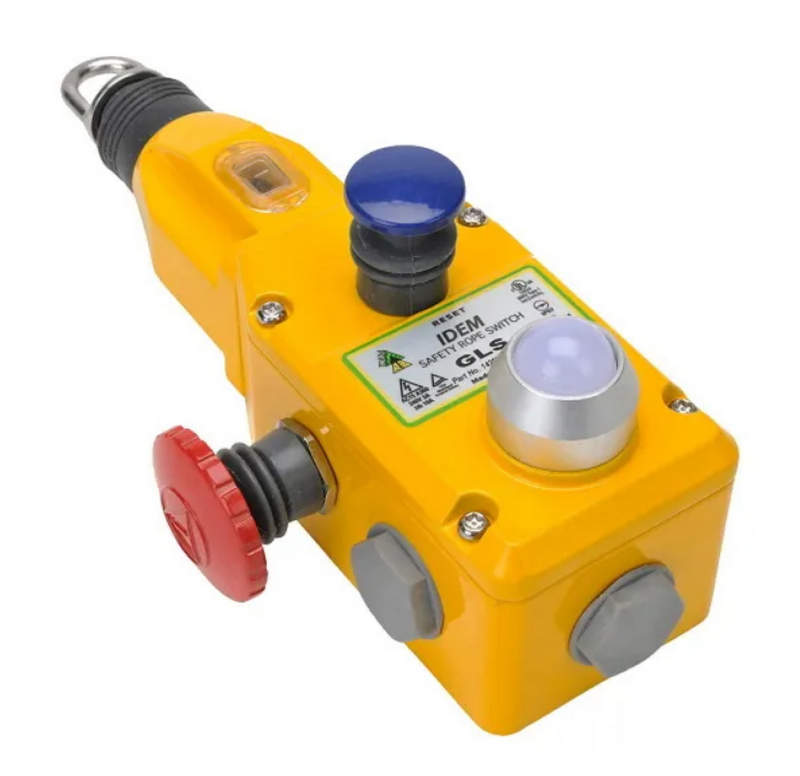

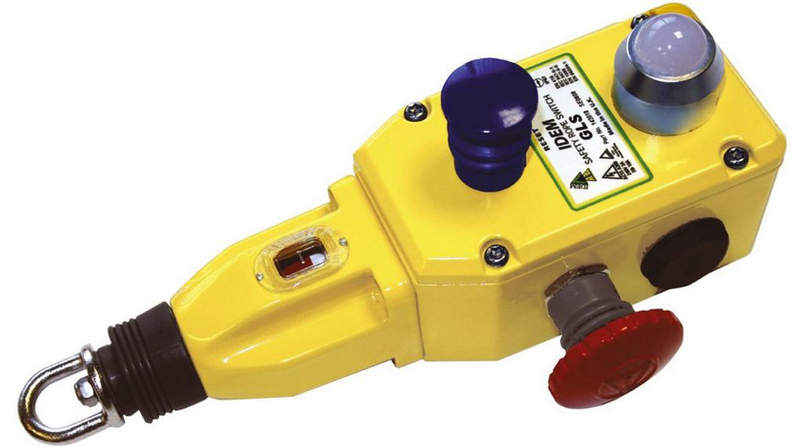

Тросовый выключатель безопасности IDEM 142062 представляет собой линейный выключатель аварийной остановки, предназначенный для ручного экстренного отключения промышленных линий, конвейеров и других протяжённых участков оборудования. Его ключевая особенность — возможность активации выключения из любой точки вдоль натянутого троса, благодаря чему обеспечивается высокий уровень безопасности при обслуживании и эксплуатации протяжённых автоматизированных систем. Устройство используется на производственных линиях, упаковочных машинах, сортировочных участках и в логистических центрах.

Технические характеристики

Для обеспечения надежной работы выключателя в промышленных условиях производитель предусмотрел ряд важных электрических и механических параметров:

• номинальное рабочее напряжение — до 240 В AC;
• номинальный ток коммутации — до 6 А (в зависимости от контактов);
• тип контактов — 1NO+1NC или 2NC (в зависимости от модификации);
• категория использования — AC-15 по EN 60947-5-1;
• длительно допустимый ток — 10 А;
• электрическая прочность изоляции — не менее 1000 В между контактами;
• срок службы — не менее 1 000 000 механических операций;
• степень защиты — IP67, полная пыле- и влагонепроницаемость;
• температурный диапазон эксплуатации — от –25 до +80 C;
• допустимая длина троса — до 100 метров с одной стороны или 200 м в общем исполнении;
• сила срабатывания по натяжению троса — около 100 Н;
• расстояние сброса при отпускании троса — порядка 3–5 мм (встроенный возврат в исходное положение);
• возможность подключения светодиодного индикатора состояния (опционально);
• подключение — через винтовые или пружинные клеммы внутри корпуса.

Конструктивные особенности

Надежность и удобство эксплуатации тросового выключателя обеспечиваются тщательно проработанными конструктивными решениями. Устройство IDEM 142062 имеет следующие особенности:

• корпус из прочного литого алюминия или термостойкого полимерного материала (в зависимости от версии);
• двойной ввод кабеля с обеих сторон — упрощает разводку и коммутацию;
• механизм натяжения троса встроен в корпус — позволяет точно отрегулировать степень предварительного натяжения;
• оптический или механический индикатор срабатывания — отображает текущее положение контактов;

• фиксирующая защёлка сброса — после аварийного отключения необходимо ручное восстановление положения;
• встроенный механизм компенсации провисания троса — исключает ложные срабатывания;
• стойкость к вибрациям и ударам — благодаря внутреннему демпфирующему механизму;
• набор винтовых креплений для стандартной установки на поверхность;
• совместимость с тросами различного диаметра (до 4–5 мм);
• маркировка на корпусе стойкая к износу, с указанием модели, схемы подключения и данных сертификации.

Принцип действия

Работа тросового выключателя основана на механическом воздействии на натянутый трос, соединённый с чувствительным элементом внутри корпуса. Последовательность работы следующая:

• при нормальной работе трос натянут с заданным усилием — выключатель находится в положении «ВКЛ»;
• при резком дёргании за трос из любой точки происходит срабатывание внутреннего механизма;
• движение тяглового механизма замыкает или размыкает встроенные контакты (в зависимости от конфигурации);
• в результате размыкается цепь питания или передаётся сигнал в систему управления;
• механизм сброса фиксирует выключатель в аварийном положении до ручного восстановления;
• для возврата в исходное состояние необходимо нажать кнопку или потянуть за ручку сброса;
• механическая пружина возвращает трос в натянутое состояние при исправных условиях.

Режимы эксплуатации

Тросовый выключатель IDEM 142062 может применяться в самых различных условиях и режимах, включая сложные производственные процессы:

• постоянное дежурное состояние с натянутым тросом;
• включение режима аварийной остановки вручную — при заметке неисправности или опасности;
• автоматическое срабатывание при разрыве, провисании или ослаблении троса;
• работа в режиме самопроверки — периодическая проверка состояния троса с сигнализацией о его натяжении;
• эксплуатация в пыльной, влажной и вибронагруженной среде без потери функциональности;
• работа при высоком уровне шума — наличие визуальных индикаторов облегчает контроль;
• подключение к системам ПЛК и модулей безопасности через сухие контакты;
• использование на открытых участках, включая наружные установки с УФ-защитой корпуса.

Сферы применения

Устройство рассчитано на широкий спектр производственных и технологических объектов, где важно обеспечить линейную защиту по всей длине перемещения персонала или продукции:

• транспортные конвейеры в пищевой, логистической и упаковочной промышленности;
• механические линии сортировки, фасовки и подачи сырья;
• станочные участки с вытяжными лентами или манипуляторами;
• открытые галереи транспортёров на предприятиях по добыче полезных ископаемых;
• лифтовые шахты и сервисные зоны промышленных зданий;
• термические участки с печами непрерывного действия;
• бумажные и текстильные производства с протяжённой транспортной системой;
• деревообрабатывающие цеха с движущимися цепными агрегатами;
• платформы обслуживания и верхние ярусы машин, где нельзя использовать стационарные кнопки.

Преимущества применения

Использование тросового выключателя безопасности IDEM 142062 позволяет обеспечить высокий уровень защиты персонала и оборудования благодаря следующим преимуществам:

• возможность экстренного отключения из любой точки зоны;
• минимальное время реакции — механическое срабатывание происходит моментально;
• простота визуального контроля состояния — наличие индикаторов натяжения и аварийного положения;
• высокая надёжность в тяжёлых условиях — устойчивость к пыли, влаге и температуре;
• удобство монтажа — универсальное крепление, регулируемый механизм натяжения троса;
• совместимость с различными типами кабелей и тросов;
• долговечность конструкции — срок службы до 1 млн циклов;
• поддержка стандартов безопасности CE, EN ISO 13850 и EN 60947-5-5;
• легкая интеграция в существующие схемы аварийной остановки без дополнительных модулей.

Таким образом, тросовый выключатель IDEM 142062 — это надёжное решение для реализации аварийной остановки на протяжённых участках оборудования. Его прочная конструкция, высокая степень защиты, простота установки и стабильная работа в тяжёлых условиях делают его важным элементом современной системы промышленной безопасности. Благодаря гибкости монтажа и универсальности применения, данный выключатель широко используется на объектах с повышенными требованиями к оперативному реагированию и защите персонала.
