Клапаны Duplomatic для автоматизации и управления гидравликой

Клапаны Duplomatic применяются в промышленной гидравлике для управления направлением, давлением и расходом рабочей жидкости. Они входят в состав станков, прессов, гидростанций и автоматизированных линий. В зависимости от исполнения клапан выполняет функции распределения, ограничения давления, обратного пропуска, редуцирования или регулирования расхода. Показатели зависят от серии и типоразмера, а оборудование рассчитано на построение функциональных гидросхем.

Технические характеристики

Ниже перечислены типовые параметры распространенных гидравлических клапанов Duplomatic:

• номинальный размер присоединительной поверхности — NG6, NG10, NG16, NG25 и более крупные исполнения,
• максимальное рабочее давление в основных гидролиниях — обычно до 315–350 бар,
• допустимое давление в сливной линии — в зависимости от конструкции до 160–210 бар,
• номинальный расход для клапанов NG6 — ориентировочно до 60–80 л/мин,
• номинальный расход для аппаратов NG10 — ориентировочно до 120–160 л/мин,
• расход для исполнений повышенной пропускной способности — от 200 до 600 л/мин и выше,
• диапазон настройки клапанов давления — примерно от 2 до 350 бар в зависимости от пружины и исполнения,
• напряжение катушек управления — 12 или 24 В постоянного тока, 110 или 230 В переменного тока для отдельных версий,
• мощность электромагнита — ориентировочно 20–40 Вт,
• время переключения золотниковых исполнений — приблизительно 20–100 мс,
• рабочая вязкость минерального гидравлического масла — примерно 10–400 мм2/с,
• рекомендуемая тонкость фильтрации жидкости — обычно 10–25 мкм,
• температура рабочей жидкости — ориентировочно от –20 до +70 C,
• температура окружающей среды — приблизительно от –20 до +50 C,
• монтажное положение — произвольное для большинства стандартных клапанов,
• тип присоединения — плиточный, модульный, резьбовой или встраиваемый в гидроблок.

Режимы и принципы работы

Работа основана на изменении проходного сечения каналов. Ниже перечислены основные режимы клапанов Duplomatic:

• распределительный режим — золотник соединяет каналы P, T, A и B и изменяет направление потока,
• предохранительный режим — клапан открывает слив при достижении установленного давления и защищает контур от перегрузки,
• редукционный режим — устройство поддерживает пониженное давление во вторичной линии,
• обратный режим — поток свободно проходит в одном направлении и блокируется в противоположном,
• дросселирующий режим — расход изменяется за счет регулируемого проходного сечения,
• компенсированный режим — компенсатор снижает влияние колебаний давления на заданный расход,
• электромагнитное управление — сердечник катушки перемещает золотник после подачи сигнала,
• гидравлическое пилотное управление — рабочий элемент перемещается под действием управляющего давления,
• ручное управление — положение рабочего элемента изменяется рычагом, кнопкой или винтовым регулятором.

Особенности конструкции

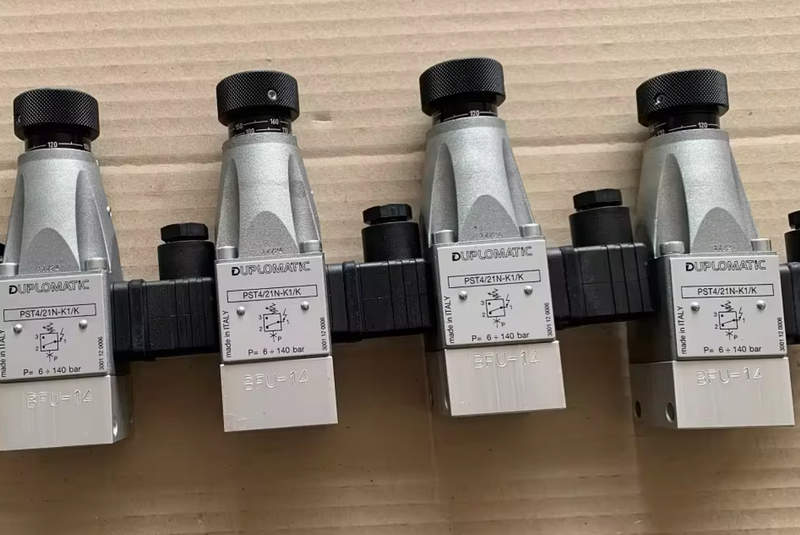

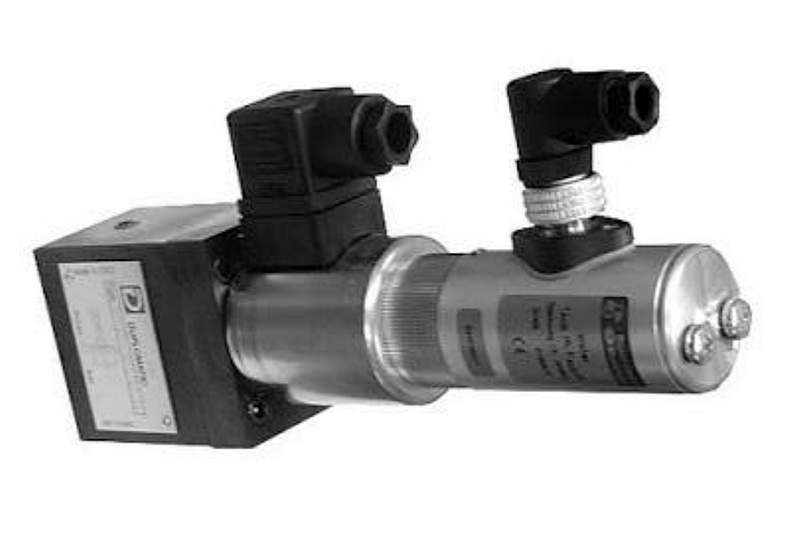

Конструкция клапанов Duplomatic определяется выполняемой функцией и включает металлический корпус с обработанными каналами, подвижный золотник или запорный элемент, пружины, уплотнения и узел управления. В распределителях золотник перемещается внутри корпуса и соединяет гидравлические каналы. Малые зазоры ограничивают внутренние утечки и повышают требования к чистоте жидкости. В клапанах давления рабочим элементом служит затвор, плунжер или золотник, нагруженный регулируемой пружиной. Электрогидравлические версии имеют катушки и пилотную ступень, через которую сигнал воздействует на основной поток. Модульные исполнения ставятся между распределителем и плитой, добавляя ограничение давления, обратный ход или регулирование расхода без дополнительных трубопроводов.

Области применения

Клапаны применяются для управления гидроцилиндрами и гидромоторами. Основными направлениями являются:

• металлорежущие станки и обрабатывающие центры,
• гидравлические прессы и штамповочное оборудование,
• литьевые и формовочные машины,
• промышленные гидростанции,
• автоматические производственные линии,
• подъемные и позиционирующие механизмы,
• испытательные стенды,
• металлургическое оборудование,
• деревообрабатывающие и упаковочные машины,
• технологические установки с централизованным гидроприводом.

Таким образом, клапаны Duplomatic являются функциональными элементами гидропривода для распределения потока, ограничения давления, регулирования расхода и блокирования обратного движения жидкости. Разные типоразмеры и варианты управления позволяют применять их в системах различной сложности. Для стабильной эксплуатации важны давление, чистота масла, вязкость и монтажные условия. Компания «Олниса» поставляет промышленное оборудование Duplomatic для производственных и технологических предприятий. В поставки входят гидравлические клапаны и другие компоненты для промышленных гидросистем.
