Газовый блок DUNGS MBC: конструкция, характеристики и применение
Многофункциональный газовый блок DUNGS MBC применяется в газовых трактах промышленных и горелочных установок, где требуется объединить регулирование давления, отсечку подачи топлива и контроль параметров в компактном корпусе. Конструкция рассчитана на эксплуатацию в автоматизированных системах с заданной последовательностью пуска, стабилизации горения и аварийного отключения.

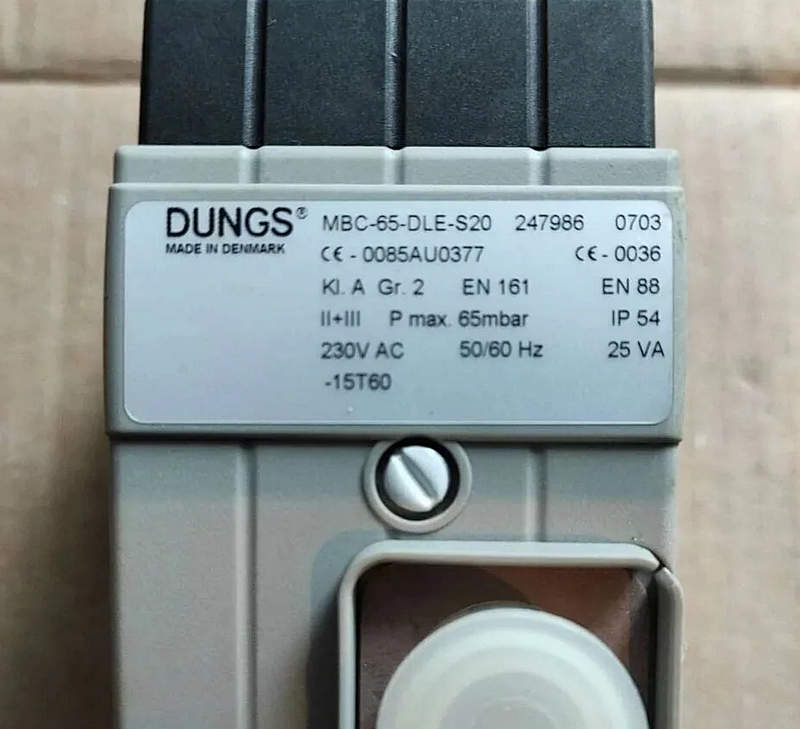

Технические характеристики
Параметры зависят от типоразмера и исполнения, однако для серии характерен набор величин, определяющих работу газового тракта. Ключевыми техническими характеристиками являются:
- допустимое входное давление — до 360 мбар либо до 500 мбар для отдельных исполнений,
- диапазон выходного давления — примерно от 4 до 20 мбар или от 5 до 50 мбар в зависимости от регулировочной пружины,
- электропитание электромагнитных узлов — 230 В переменного тока, 50–60 Гц,
- температура окружающей среды — приблизительно от −15 до +70 C,
- время закрытия предохранительных клапанов — менее 1 с,
- герметичность обеспечивается эластомерными уплотнениями и обработанными посадочными поверхностями,
- регулирование расхода выполняется встроенным регулятором давления и настроечными элементами.
Принципы и режимы работы
DUNGS MBC объединяет несколько процессов, которые в раздельной газовой рампе выполняют отдельные аппараты. Ниже перечислены последовательность работы:
- в исходном состоянии электромагнитные клапаны закрыты, поток газа к горелке перекрыт,
- после разрешающего сигнала автоматика подает напряжение на исполнительные элементы,
- первый отсечной клапан открывает подачу газа во внутренний канал,
- регулятор снижает входное давление до установленного значения и стабилизирует его при изменении расхода,
- второй отсечной клапан формирует дополнительную ступень безопасного перекрытия,
- газ поступает к горелочному устройству с параметрами, соответствующими настройке,
- при снятии напряжения возвратные пружины переводят клапаны в закрытое положение,
- при аварийном сигнале подача газа прекращается автоматически.
К основным режимам относятся пуск, установившаяся работа, модуляция, штатный останов и аварийное закрытие. При пуске блок открывает газовый тракт после завершения предусмотренных автоматикой операций. В рабочем режиме поддерживается заданное выходное давление. При модуляции расход изменяется в соответствии с тепловой нагрузкой. При остановке или авариях клапаны закрываются после снятия управляющего напряжения.
Особенности конструкции

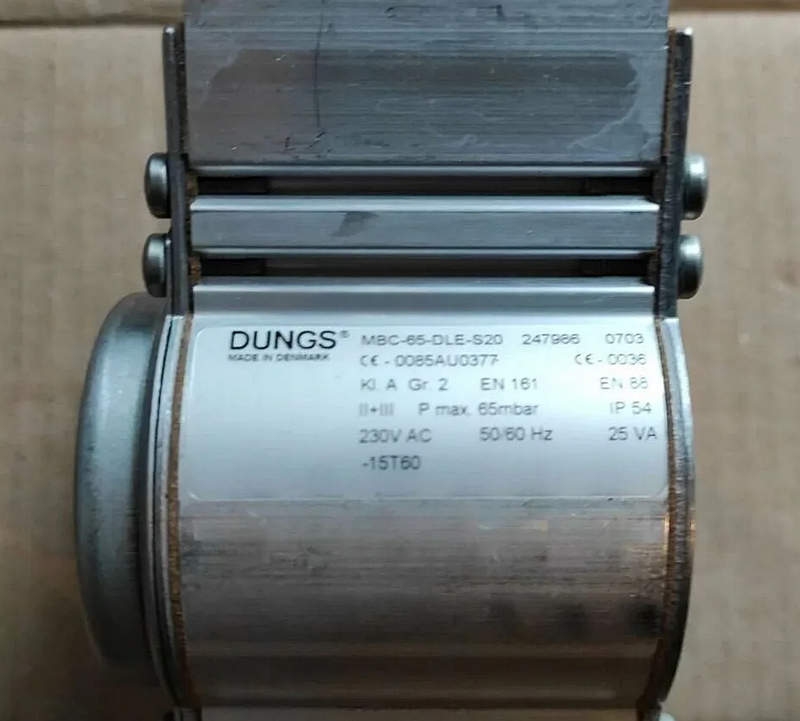

Корпус DUNGS MBC представляет собой компактный модуль, внутри которого размещены газовые каналы, седла клапанов, мембранный регулятор, запорные органы и электромагнитные приводы. Объединение функций сокращает число соединений газовой рампы и уменьшает ее длину. Поток проходит через последовательно расположенные зоны предварительного перекрытия, стабилизации давления, основной отсечки и передачи топлива к горелке. Мембрана регулятора воспринимает изменение давления после регулирующего органа и перемещает управляющий элемент, компенсируя колебания расхода. Электромагнитные катушки воздействуют на штоки клапанов, а при обесточивании возвратные пружины переводят запорные элементы в безопасное положение. В корпусе предусматриваются контрольные точки для измерения давления; отдельные исполнения допускают подключение реле давления, устройств контроля герметичности и элементов автоматики.
Области применения
DUNGS MBC используется там, где требуется компактный управляемый газовый тракт. Основными областями применения являются:
- промышленные газовые горелки,
- сушильные установки,
- термические линии и камеры,
- горелочные системы с одноступенчатым, двухступенчатым или модулируемым регулированием,
- газовые рампы с контролем давления и аварийной отсечкой.
Таким образом, DUNGS MBC представляет собой функциональный элемент газового тракта, совмещающий отсечку, регулирование давления и подготовку топлива к подаче на горелку. Конструкция обеспечивает компактность, автоматическое безопасное закрытие и стабильность рабочих параметров при изменяющейся нагрузке. Блок применяется в котельных, теплогенераторах, печах и других установках, где требуется управляемая подача газообразного топлива. Компания «Олниса» поставляет промышленное оборудование DUNGS, включая многофункциональные газовые блоки MBC, для предприятий различных отраслей. Поставка ведется в составе номенклатуры промышленной газовой автоматики для эксплуатации и обновления технологических систем.
