Датчик-реле давления DUNGS LGW 3 A2: функциональное решение для газовой автоматики

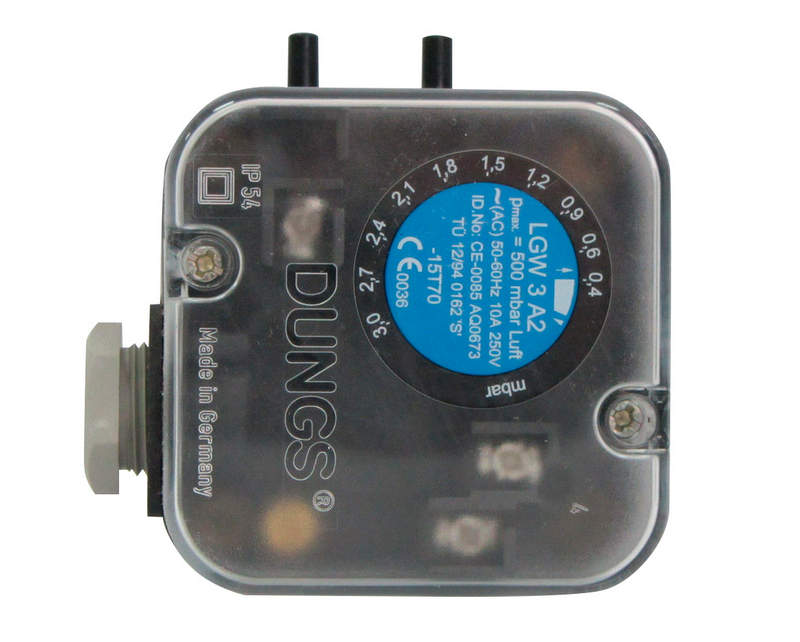

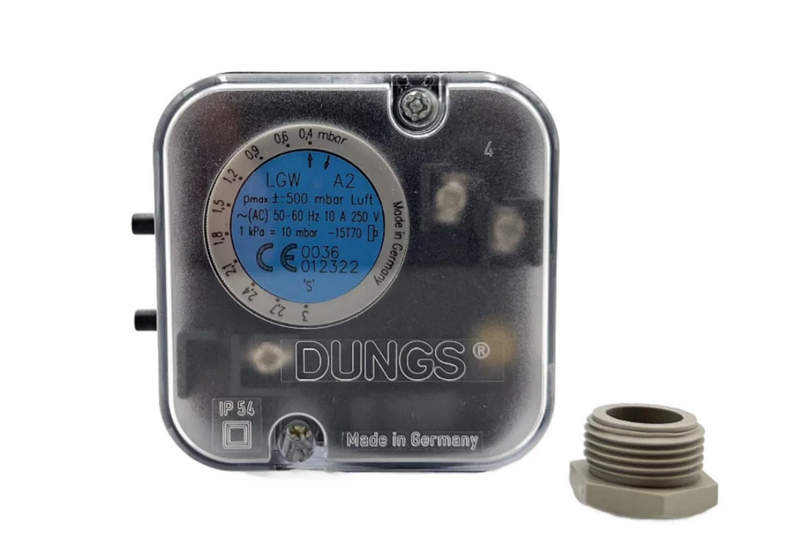

DUNGS LGW 3 A2 представляет собой компактное реле давления, применяемое в газовых и воздушных системах для контроля малых избыточных и дифференциальных давлений. Устройство используется как элемент автоматики безопасности горелочных установок, вентиляционных трактов, газовых рамп и технологических линий. Оно преобразует изменение давления рабочей среды в дискретный электрический сигнал и переключает контакты при достижении заданного порога.
Технические характеристики
Ниже перечислены основные параметры, определяющие рабочие возможности DUNGS LGW 3 A2:
- диапазон настройки давления составляет ориентировочно от 0,4 до 3 мбар,
- максимально допустимое рабочее давление для корпуса достигает 500 мбар,
- контролируемой средой могут быть воздух, нейтральные газы и газообразное топливо, совместимое с материалами устройства,
- температура окружающей среды при эксплуатации находится в пределах от -15 до +70 C,
- электрическая коммутация выполняется перекидным микропереключателем с нормально замкнутым и нормально разомкнутым контактами,
- коммутируемое напряжение может достигать 250 В переменного тока,
- степень защиты корпуса для типовых исполнений соответствует уровню IP54,
- давление подается через присоединительные каналы на рабочую мембрану,
- компактное исполнение допускает монтаж на газовой арматуре или панели автоматики.
Уставка задается регулировочным элементом по шкале. При увеличении давления до установленного значения мембрана перемещает передаточный механизм, после чего микропереключатель изменяет состояние контактов. При снижении давления контакты возвращаются после прохождения зоны гистерезиса.
Особенности конструкции
Конструкция DUNGS LGW 3 A2 основана на сочетании мембранного чувствительного элемента, пружинного механизма настройки, передаточного узла и электрического микропереключателя. Давление среды действует на эластичную мембрану и создает механическое усилие. Это усилие сравнивается с противодействием регулировочной пружины. Изменение степени ее сжатия позволяет смещать порог срабатывания в пределах шкалы. Связь мембраны с контактной системой обеспечивает четкое переключение. Корпус защищает внутренние элементы, а электрические клеммы размещаются под крышкой. При дифференциальном контроле на стороны мембраны подаются два сравниваемых давления. При контроле избыточного давления один канал соединен со средой, второй воспринимает атмосферное давление.
Принципы и режимы работы
Ключевые режимы работы определяются способом подключения и логикой электрической цепи:
- контроль минимального давления выполняется так, чтобы при падении ниже уставки контактная группа формировала сигнал остановки или блокировки,
- контроль максимального давления используется для отключения оборудования при превышении допустимого порога,
- дифференциальный режим применяется при сравнении давлений до и после фильтра, вентилятора, дросселирующего элемента или участка газового тракта,
- контроль наличия воздушного потока реализуется по перепаду давления, создаваемому работающим вентилятором,
- контроль газового давления обеспечивает подтверждение достаточного давления перед запуском или продолжением работы горелочного оборудования,
- сигнальный режим позволяет передавать дискретное состояние в цепь реле, контроллера или системы автоматического управления.
При пересечении настроенной границы мембрана перемещается, усилие передается на микропереключатель, а состояние электрической цепи изменяется. За счет механического гистерезиса обратное переключение происходит при несколько отличающемся значении давления, что снижает вероятность дребезга контактов около уставки.
Области применения
Ниже представлены типовые направления использования реле давления DUNGS LGW 3 A2:
- газовые горелки промышленного и коммунального назначения,
- котельные установки и теплогенераторы,
- газовые рампы и блоки регулирования подачи топлива,
- системы контроля воздуха горения,
- вентиляционные установки с контролем работы вентилятора,
- фильтровальные секции с контролем перепада давления,
- автоматические системы безопасности технологических печей,
- линии подачи нейтральных газов,
- испытательные стенды с контролем малых давлений,
- шкафы автоматики, использующие дискретный сигнал давления.
Таким образом, DUNGS LGW 3 A2 является специализированным реле для контроля малых давлений и перепадов давления в газовых, воздушных и теплотехнических системах. Мембранный механизм преобразует давление в механическое перемещение, а микропереключатель формирует электрический сигнал для автоматики. Настраиваемый порог и компактное исполнение подходят для защитных и контрольных контуров. Компания «Олниса» поставляет DUNGS LGW 3 A2 и другое промышленное оборудование для предприятий и инженерных объектов. Поставка от «Олниса» помогает комплектовать системы промышленной автоматики необходимыми компонентами.
