Интеллектуальное решение для автоматизации: панельный контроллер Siemens

Панельные контроллеры Siemens представляют собой интегрированные устройства управления, сочетающие в себе функциональность ПЛК (программируемого логического контроллера) и интерфейса оператора (панели HMI). Эти устройства используются в системах автоматизации различной сложности — от небольших машин до комплексных производственных линий. Панельные контроллеры обеспечивают не только сбор и обработку данных, но и визуализацию технологических процессов, позволяя операторам легко контролировать параметры, осуществлять настройку и выполнять диагностику оборудования.

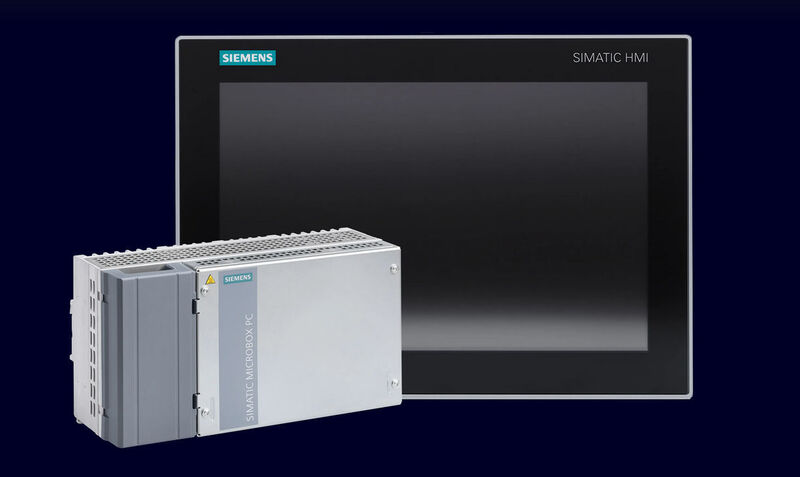

Панельные контроллеры Siemens

Технические параметры

Панельные контроллеры Siemens выпускаются в различных модификациях, наиболее популярной серией является SIMATIC HMI + PLC, в частности устройства на базе SIMATIC HMI TP и SIMATIC S7-1500/1200. Ключевые технические характеристики включают:

Процессор: от ARM Cortex-A7 до Intel Atom/Core i3/i5 в зависимости от модели;
Объём ОЗУ: от 512 МБ до 4 ГБ;
Объём памяти пользователя (FLASH): от 1 ГБ до 128 ГБ eMMC/SSD;
Диагональ экрана: от 4" до 15,6", тип – TFT или IPS;
Разрешение дисплея: от 480×272 до 1920×1080 пикселей;
Сенсорный экран: резистивный или емкостный (PCAP);
Интерфейсы: Ethernet 2×RJ45, USB 2.0/3.0, CAN, RS485, RS232, PROFINET, PROFIBUS;
Поддержка SD-карт и внешних накопителей;
Напряжение питания: 24 В DC (с допуском ±20%);
Температурный диапазон работы: от –20 C до +60 C;
Степень защиты корпуса: от IP20 до IP65 (фронтальная панель);
Поддержка операционных систем: WinCC RT Advanced/Professional, TIA Portal, Linux Embedded (для открытых систем).

Особенности конструкции

Панельные контроллеры Siemens совмещают функции HMI и ПЛК, что сокращает количество отдельных устройств в шкафу управления. Это упрощает проектирование, снижает затраты на монтаж и повышает надёжность. Корпус устройств выполнен из алюминиевого или усиленного пластика, обеспечивающего защиту от пыли, влаги и механических повреждений. Сенсорные экраны могут быть защищены стеклом с антибликовым покрытием. Устройства оснащаются встроенными креплениями для установки в щит (панельный монтаж) и могут поставляться с адаптерами для DIN-рейки. Внутреннее устройство оптимизировано под непрерывную работу в промышленных условиях: встроенные тепловые защитные модули, отсутствие активного охлаждения, долговечные компоненты. Модули ввода/вывода могут быть встроенными или подключаемыми по шине (ET 200, S7-1200/1500).

Принципы работы

Принцип действия панельного контроллера Siemens заключается в интеграции функций логического управления и визуализации процессов в единой платформе:

Сбор данных: контроллер опрашивает датчики, приводы и другие устройства по промышленным протоколам (PROFINET, MODBUS, OPC UA и др.);
Логическая обработка: встроенный ПЛК выполняет программу на основе языка программирования (STL, LAD, FBD), созданную в TIA Portal;
Визуализация: панель отображает данные в виде графиков, мнемосхем, трендов;
Управление: пользователь взаимодействует с интерфейсом, задаёт параметры, запускает и останавливает процессы;
Связь с SCADA и ERP: данные могут передаваться на уровень MES/ERP или в облачные сервисы для анализа и мониторинга.

Таким образом, панельный контроллер представляет собой ядро децентрализованной системы управления с возможностью удалённого доступа и конфигурируемым пользовательским интерфейсом.

Режимы работы

Панельные контроллеры Siemens могут функционировать в различных режимах, адаптируясь под задачи и условия эксплуатации:

Автоматический режим: выполнение программы с полной автоматизацией всех операций;
Ручной режим: оператор самостоятельно задаёт команды и контролирует отдельные этапы;
Наладочный режим: используется при отладке системы, поддерживает мониторинг переменных и изменение параметров на лету;
Режим визуализации без управления: панель используется как HMI без функций логического контроля;
Режим удалённого доступа: через веб-интерфейс или VPN оператор получает доступ к данным и управлению;
Энергосберегающий режим: включение/отключение подсветки, снижение частоты опроса устройств;
Диагностический режим: отображение сообщений об ошибках, логов, состояний входов/выходов.

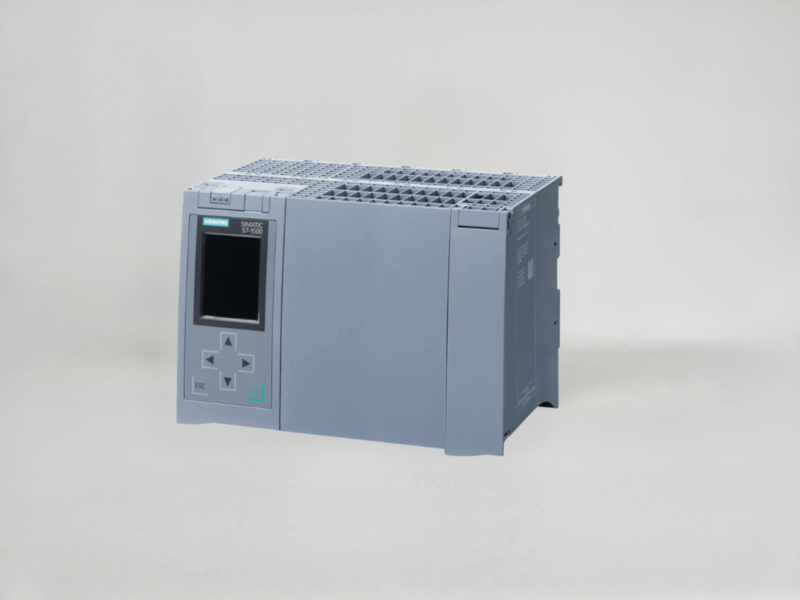

Панельные контроллеры Siemens

Области применения

Панельные контроллеры Siemens применяются в самых разных отраслях промышленности:

Машиностроение – управление производственными станками и линиями;
Химическая промышленность – контроль технологических параметров реакций и дозирования;
Пищевая промышленность – автоматизация упаковки, смешивания, мойки;
HVAC-системы – управление вентиляцией, отоплением, кондиционированием;
Водоснабжение – управление насосными станциями, фильтрацией;
Автоматизация зданий – контроль освещения, климатических систем, доступа;
Энергетика – распределение и учёт энергии, мониторинг состояния оборудования.

Таким образом, панельные контроллеры Siemens — это современные решения для построения эффективных, гибких и надёжных систем автоматизации. Они позволяют объединить визуализацию, управление и сбор данных в одном устройстве, существенно снижая стоимость и сложность проектов. Благодаря универсальности и широкому функционалу панельные контроллеры находят применение во всех секторах промышленности, обеспечивая высокую точность управления, удобство эксплуатации и быструю адаптацию под конкретные задачи.
