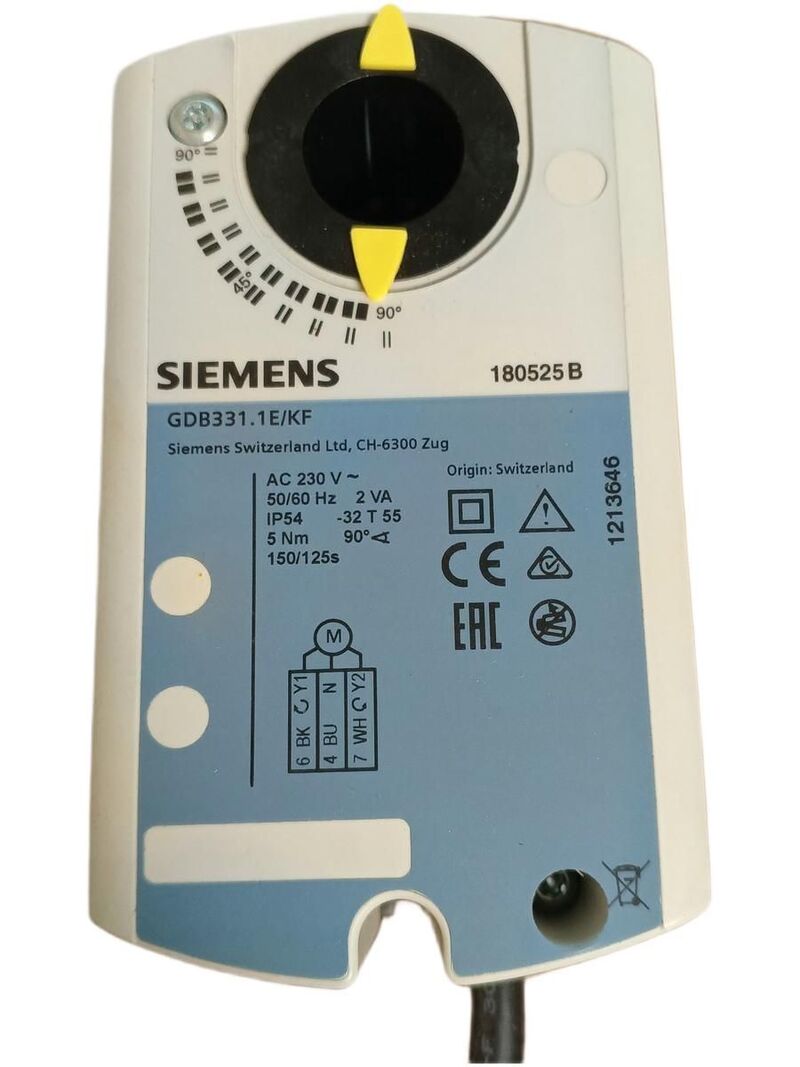

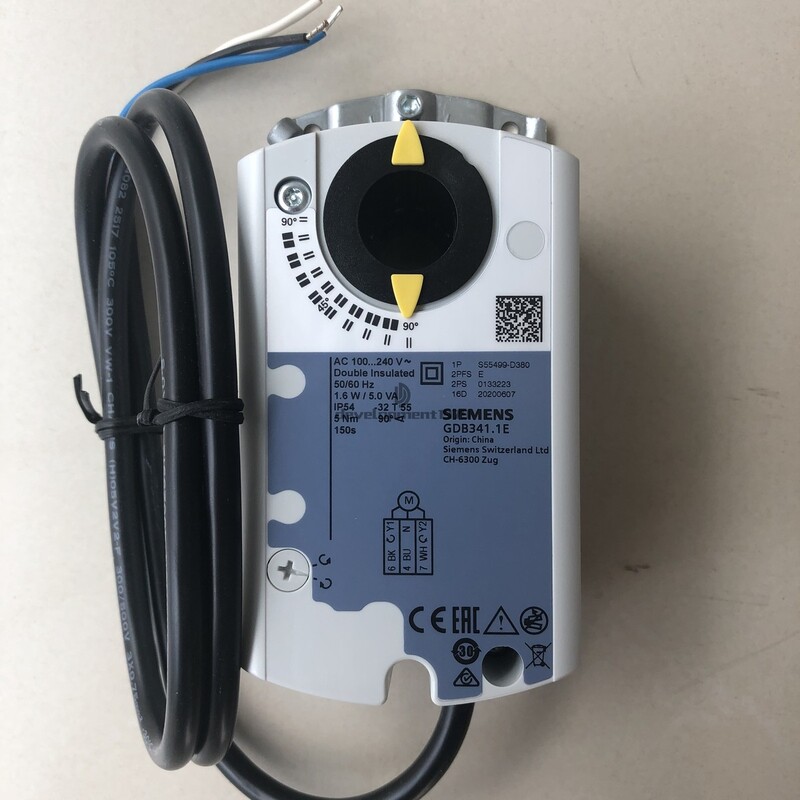

Электропривод Siemens GDB331.1E/KF — надёжное управление воздушными заслонками

Электропривод Siemens GDB331.1E/KF является представителем линейки приводов малой мощности, предназначенных для управления воздушными заслонками в системах отопления, вентиляции и кондиционирования воздуха (HVAC). Он сочетает в себе надёжность, энергоэффективность и простоту монтажа. Устройство ориентировано на точное позиционирование заслонок и эффективную автоматизацию климатических систем зданий.

Технические параметры Siemens GDB331.1E/KF

Ниже приведены ключевые технические характеристики данного электропривода:

• Тип управления: трёхпозиционный (открыто/стоп/закрыто);
• Номинальное напряжение питания: AC 230 В ±15 %, 50/60 Гц;
• Потребляемая мощность в режиме движения: около 2,5 Вт;
• Потребляемая мощность в режиме ожидания: менее 0,5 Вт;
• Номинальный крутящий момент: 5 Н·м;
• Максимальный угол поворота вала: 95 (механический ограничитель);
• Время полного хода: примерно 150 секунд (при 90);
• Класс защиты: IP54 (по EN 60529);
• Класс изоляции: II, согласно EN 60730;
• Температурный диапазон эксплуатации: от –32 C до +55 C;
• Хранение и транспортировка: от –40 C до +70 C;
• Уровень шума при работе: ≤ 35 дБ(А);
• Тип присоединения к заслонке: универсальный монтажный фланец (серия KF);
• Вес устройства: около 0,65 кг;
• Длина соединительного кабеля: стандартно 0,9 м, 3-жильный.

Особенности конструкции и исполнения

Электропривод Siemens GDB331.1E/KF обладает рядом конструктивных и функциональных особенностей, обеспечивающих его надёжную работу:

• Компактный пластиковый корпус с защитой от пыли и влаги;
• Прямой монтаж на вал заслонки с помощью универсального адаптера (диаметр до 20 мм, с зажимом);
• Встроенные механические упоры позволяют ограничить угол поворота без дополнительных аксессуаров;
• Встроенный индикатор положения вала на лицевой панели;
• Простая установка без необходимости использования дополнительных инструментов;
• Возможность работы при отрицательных температурах до –32 C без предварительного подогрева;
• Наличие ручного управления с помощью встроенного рычага, фиксируемого в положении для аварийного вмешательства;
• Отсутствие необходимости в техническом обслуживании в течение всего срока службы;
• Сопряжение с контроллерами и системами автоматизации через трёхпозиционное управление;
• Удобный кабель с цветовой маркировкой для быстрого подключения.

Принцип работы электропривода

Принцип действия Siemens GDB331.1E/KF основан на управлении положением заслонки за счёт электромеханического преобразования входного сигнала в движение:

• При подаче управляющего напряжения на одну из управляющих жил (открыть или закрыть), электродвигатель начинает вращать выходной вал в соответствующем направлении.
• При отсутствии сигнала привод прекращает вращение и удерживает положение заслонки за счёт редукторной передачи и торможения.
• Механический упор и угол поворота обеспечиваются конструктивными ограничителями, исключающими выход за допустимые границы.
• Сигналы управления формируются от автоматических контроллеров или вручную (при наличии пульта управления).
• Встроенный редуктор повышает крутящий момент двигателя и обеспечивает надёжную фиксацию положения заслонки.
• В аварийной ситуации или при наладке привод можно управлять вручную с помощью встроенного рычага, отключающего моторный привод.

Режимы работы электропривода

Электропривод Siemens GDB331.1E/KF поддерживает несколько типовых режимов функционирования:

• Открытие заслонки — при подаче управляющего сигнала на соответствующий контакт привод поворачивает заслонку в сторону открытия;
• Закрытие заслонки — при подаче сигнала на другой управляющий контакт привод вращает вал в сторону закрытия;
• Режим «Стоп» — при отсутствии управляющего сигнала привод сохраняет текущую позицию заслонки;
• Режим ручного управления — активируется путём нажатия и фиксации встроенного рычага, используется при наладке или в случае отключения питания;
• Режим с ограничением угла поворота — пользователь может настроить механические упоры на меньший угол поворота для частичного открытия заслонки;
• Работа в агрессивных условиях — привод устойчив к замерзанию и способен работать при температуре до –32 C без потери функциональности.

Преимущества применения

Использование Siemens GDB331.1E/KF в системах автоматизации HVAC имеет множество достоинств:

• Высокая надёжность и долговечность механической части;
• Компактность и простота установки;
• Подходит для наружной установки благодаря герметичному исполнению;
• Возможность работы при экстремальных температурах;
• Универсальное применение с различными типами заслонок;
• Низкий уровень шума;
• Энергоэффективность в режиме ожидания;
• Простота интеграции в системы автоматизации зданий;
• Ручное управление для сервисного обслуживания;
• Высокий крутящий момент при малом энергопотреблении.

В целом, электропривод Siemens GDB331.1E/KF представляет собой современное и надёжное решение для управления воздушными заслонками в системах HVAC. Высокий крутящий момент, устойчивость к внешним условиям, надёжность конструкции и простота встраивания в автоматизированные системы делают его оптимальным выбором для широкого круга инженерных задач. Он отличается продуманным сочетанием механики и электроники, что обеспечивает эффективную эксплуатацию в условиях как стандартных офисных помещений, так и промышленных объектов.
