Siemens MICROMASTER 420: точное управление скоростью для ваших задач

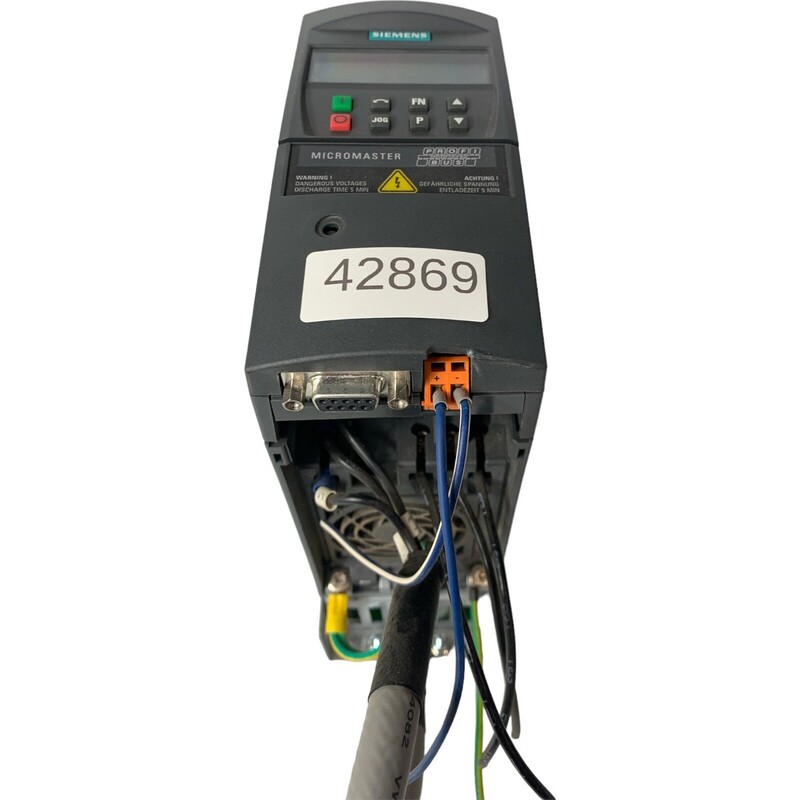

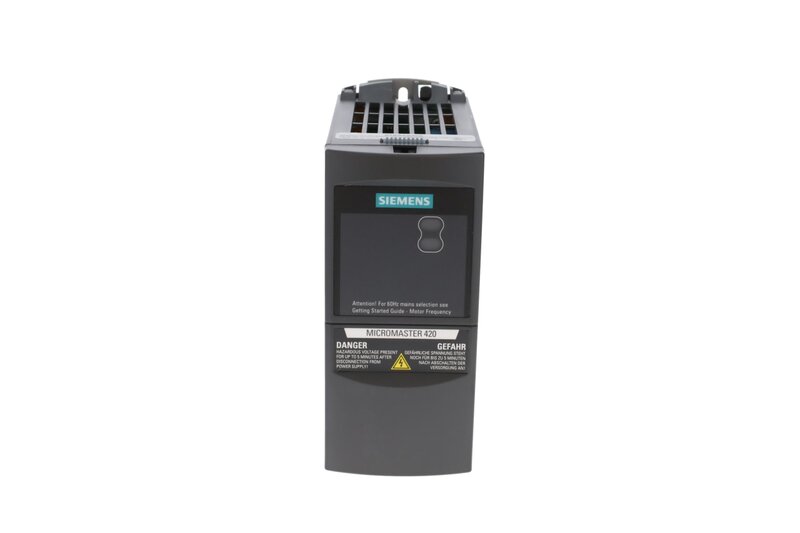

Преобразователь Siemens MICROMASTER 420 6SE6420-2UD21-5AA1 представляет собой надежное и функциональное устройство, предназначенное для регулирования скорости вращения асинхронных электродвигателей в промышленности и автоматизированных системах. Эта модель отличается простотой монтажа, высокой степенью интеграции в системы управления и возможностью настройки широкого диапазона параметров.

Технические параметры MICROMASTER 420 6SE6420-2UD21-5AA1

Ниже приведены ключевые технические характеристики данного преобразователя частоты:

• Номинальное напряжение питания: 380–480 В переменного тока, трехфазное.
• Частота питающей сети: 47–63 Гц.
• Выходная мощность: 1,5 кВт.
• Выходной ток (номинальный): 3,7 А.
• Максимальный выходной ток (на 60 секунд): до 150% от номинального.

• Частотный диапазон на выходе: 0–650 Гц.
• Перегрузочная способность: до 150% номинального тока в течение 60 секунд.
• Тип охлаждения: принудительное воздушное охлаждение с использованием встроенного вентилятора.
• Тип корпуса: IP20 (возможна установка в шкафу).
• Метод управления: V/f (вольт-частотный) и FCC (Flux Current Control — управление потоком).
• Встроенные интерфейсы: RS485 с поддержкой протокола USS/MODBUS.
• Дискретные входы: 3 программируемых цифровых входа.
• Аналоговые входы: 1 аналоговый вход (0–10 В или 4–20 мА).
• Дискретные выходы: 1 релейный выход, 1 транзисторный выход.
• Температура эксплуатации: от –10 C до +50 C без снижения мощности.
• Габариты (ШxВxГ): приблизительно 90 × 150 × 150 мм.
• Масса устройства: около 1,5 кг.
• Стандарты и сертификация: CE, UL, cUL, C-Tick.

Особенности конструкции и функциональности

Siemens MICROMASTER 420 6SE6420-2UD21-5AA1 разработан с учетом требований к компактности, универсальности и удобству обслуживания:

• Универсальный монтаж: возможно как вертикальное, так и горизонтальное размещение.
• Модульная конструкция облегчает техническое обслуживание и замену компонентов.
• Подключение к сети осуществляется через винтовые клеммы с кодировкой по цвету.
• Съемная панель управления (опционально) позволяет производить настройку и диагностику вне шкафа.
• Защита по перегрузке, короткому замыканию, перенапряжению и перегреву встроена в устройство.
• Совместимость с программным обеспечением STARTER или DriveMonitor для параметрирования.
• Упрощенная интеграция с ПЛК через стандартные интерфейсы.

Принципы работы

Основной задачей преобразователя частоты является преобразование сетевого переменного напряжения фиксированной частоты в регулируемое напряжение и частоту, что позволяет:

• Регулировать скорость вращения двигателя в зависимости от производственных задач.
• Обеспечивать плавный пуск и остановку двигателя, снижая механическую нагрузку на оборудование.
• Экономить электроэнергию, снижая обороты при неполной нагрузке.
• Снижать токи пуска, избегая скачков в питающей сети.

Работа устройства основана на технологии широтно-импульсной модуляции (ШИМ), при которой синусоидальное напряжение воссоздается из высокочастотных импульсов. Это позволяет достичь высокой точности управления и снижает уровень гармоник. Устройство использует два основных метода управления:

• V/f (вольт-частотный) — обеспечивает простое и стабильное регулирование для большинства стандартных приводов без требований к высокой точности.
• FCC (Flux Current Control) — улучшенный способ, позволяющий оптимизировать работу двигателя за счет динамической компенсации изменения потока и нагрузки.

Режимы работы

Преобразователь Siemens MICROMASTER 420 6SE6420-2UD21-5AA1 поддерживает следующие режимы работы:

• Режим фиксированной частоты — позволяет задать постоянную частоту выхода.
• Режим работы по аналоговому сигналу — скорость регулируется внешним аналоговым сигналом 0–10 В или 4–20 мА.
• Многоступенчатое управление скоростью — задается через цифровые входы, возможна настройка до 8 скоростей.
• Работа по таймеру — включение/выключение в заданное время.
• Управление с панели — ручной режим для настройки, диагностики и наладки.
• Автоматический перезапуск после сбоев, включая защиту от нестабильного питания.
• Режим защиты двигателя — встроенные функции термоконтроля, ограничения тока и отключения при неисправностях.
• Реверсивный режим — возможность смены направления вращения двигателя.

Применение

Данный преобразователь частоты широко применяется в следующих областях:

• Вентиляция и системы кондиционирования воздуха.
• Насосные установки и компрессорное оборудование.
• Конвейерные линии, транспортеры и подъемные механизмы.
• Центрифуги, мешалки, дозаторы и другие механизмы с переменной нагрузкой.
• Пищевые, химические, текстильные и деревообрабатывающие производства.

В целом, частотник Siemens MICROMASTER 420 6SE6420-2UD21-5AA1 — это современное, надежное и гибкое решение для управления асинхронными электродвигателями в самых различных отраслях. Благодаря высокой функциональности, универсальности и удобству настройки, он находит широкое применение в системах автоматизации, обеспечивая экономичную и стабильную работу оборудования.
