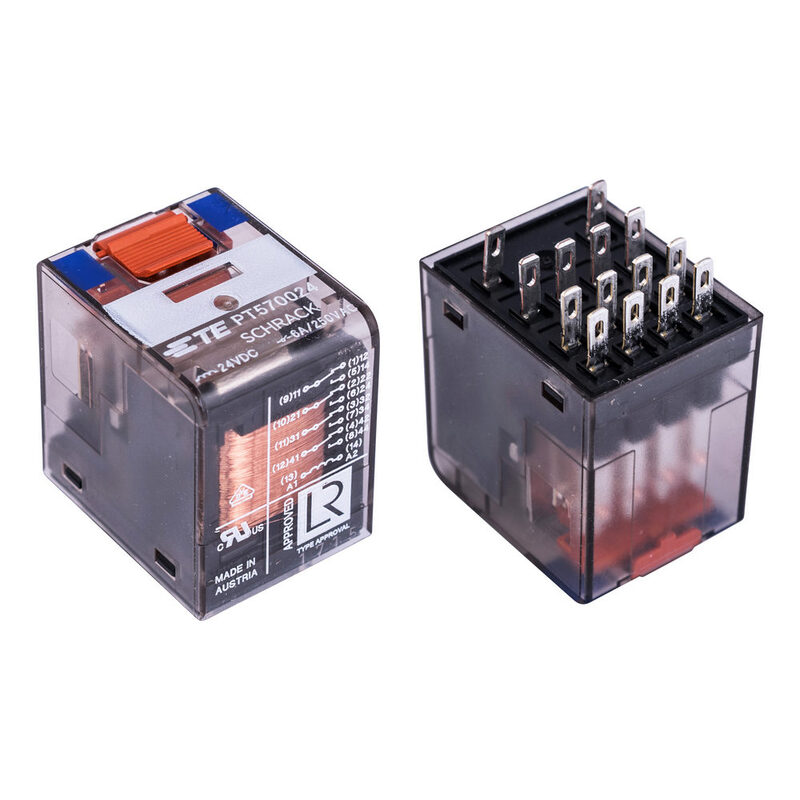

Контроль и защита с реле Siemens LZX PT570024

Реле Siemens LZX PT570024 относится к категории промышленных компонентов, обеспечивающих управление и защиту электрических цепей различного назначения. Оно предназначено для установки в автоматизированные системы управления, распределения электроэнергии, а также в схемы коммутации. Благодаря своей надежности и устойчивости к воздействию окружающей среды реле используется как в промышленных условиях, так и в инфраструктурных объектах.

Технические характеристики Siemens LZX PT570024

Реле LZX PT570024 обладает следующими основными параметрами:

• Номинальное напряжение катушки: 24 В DC;
• Диапазон рабочих напряжений: от 20,4 до 26,4 В DC;
• Тип контактов: 2 замыкающих (NO);
• Максимальный ток коммутации на контакт: 10 А (AC1) при 250 В AC;
• Электрическая износостойкость: не менее 100 000 циклов;
• Механическая износостойкость: свыше 10 миллионов циклов;
• Коммутационная мощность: до 2500 ВА (AC) или 240 Вт (DC);
• Сопротивление изоляции: не менее 1000 МОм при 500 В;
• Время срабатывания: менее 15 мс;
• Время отпускания: менее 10 мс;
• Рабочая температура: от -40 до +70 C;

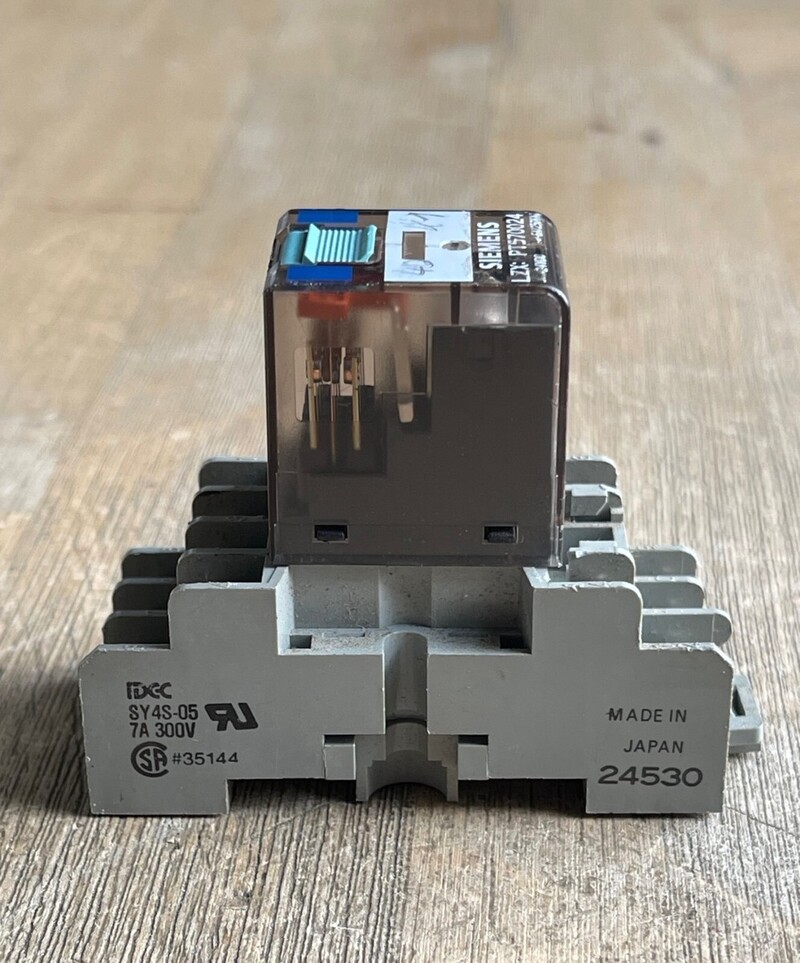

• Тип монтажа: на DIN-рейку или в цоколь с соответствующей колодкой;
• Габаритные размеры: прибл. 27 х 21 х 35 мм;
• Класс защиты корпуса: IP20;
• Материал корпуса: термостойкий полимер, устойчивый к возгоранию;
• Совместимость с рядом разъемных колодок (например, серии LZX RT).

Конструктивные особенности и исполнение

Реле Siemens LZX PT570024 отличается прочной и компактной конструкцией, выполненной с учетом требований к промышленной надежности. Электромагнитный модуль находится в герметичном корпусе, защищённом от пыли и механических частиц. Реле выполнено с двойными контактами, которые обеспечивают надёжное замыкание даже при значительных токах коммутации. За счёт применения высококачественных металлов контактные группы обладают низким переходным сопротивлением и устойчивостью к дуговым явлениям при коммутации. Дополнительно предусмотрены функции принудительного размыкания и ручного тестирования, что особенно важно при отладке или проверке цепей без подачи сигнала управления. Наличие светодиодной индикации позволяет оперативно оценить состояние реле (включено/выключено) даже при установке в плотных щитах. Благодаря наличию креплений под стандартные цоколи обеспечивается лёгкая замена устройства без демонтажа всей системы.

Принцип действия

Реле Siemens LZX PT570024 относится к типу электромагнитных реле постоянного тока. Основной принцип его работы базируется на следующем:

• Якорь прижимает контактную группу, обеспечивая замыкание внешней цепи;
• Коммутация происходит мгновенно и с высокой точностью, что исключает «дребезг» контактов;
• Отсутствие необходимости в постоянном токе для удержания контактов позволяет экономить электроэнергию.

В основе конструкции также лежит принцип индуктивного демпфирования, снижающего вероятность возникновения перенапряжений и увеличивающего срок службы.

Режимы работы и эксплуатационные особенности

Реле Siemens LZX PT570024 поддерживает следующие режимы функционирования:

• Нормальный режим — при подаче управляющего напряжения происходит замыкание цепи с нагрузкой;
• Режим ожидания — при отсутствии напряжения контакты остаются разомкнутыми;
• Импульсный режим — возможно применение кратковременного импульса для запуска, с удержанием за счёт вспомогательной логики;
• Ручной тест — предусмотрена функция ручной проверки замыкания контактов для обслуживания;
• Режим аварийного отключения — при срабатывании внешних защитных устройств напряжение на катушке автоматически сбрасывается;
• Работа в импульсно-задержанных схемах — может использоваться совместно с таймерами или логическими реле для создания временных задержек.

Устройство устойчиво к вибрациям, электромагнитным помехам, температурным колебаниям и перегрузкам в пределах заданных параметров. При правильной эксплуатации ресурс устройства значительно превышает типовые значения.

Области применения

Реле Siemens LZX PT570024 активно используется в следующих сферах:

• Промышленные системы автоматизации и управления;
• Электрические распределительные щиты;
• Системы сигнализации и диспетчеризации;
• Энергетика и инженерные сети;
• Машиностроение и сборочные линии;
• Автоматизированные конвейеры;
• Коммутация силовых и сигнальных цепей;
• Системы резервного питания и переключения.

Таким образом, реле Siemens LZX PT570024 является надежным, универсальным и удобным компонентом для построения современных электрических и автоматизированных систем. Благодаря своим техническим характеристикам, конструктивным преимуществам и поддержке различных режимов работы оно уверенно используется как в простых цепях управления, так и в сложных промышленных контурах. Это устройство обеспечивает точную коммутацию, безопасную эксплуатацию и долговечность, что делает его отличным выбором для инженерных решений любого уровня сложности.
