Компактный. Универсальный. Экономичный. SINAMICS V20 от Siemens

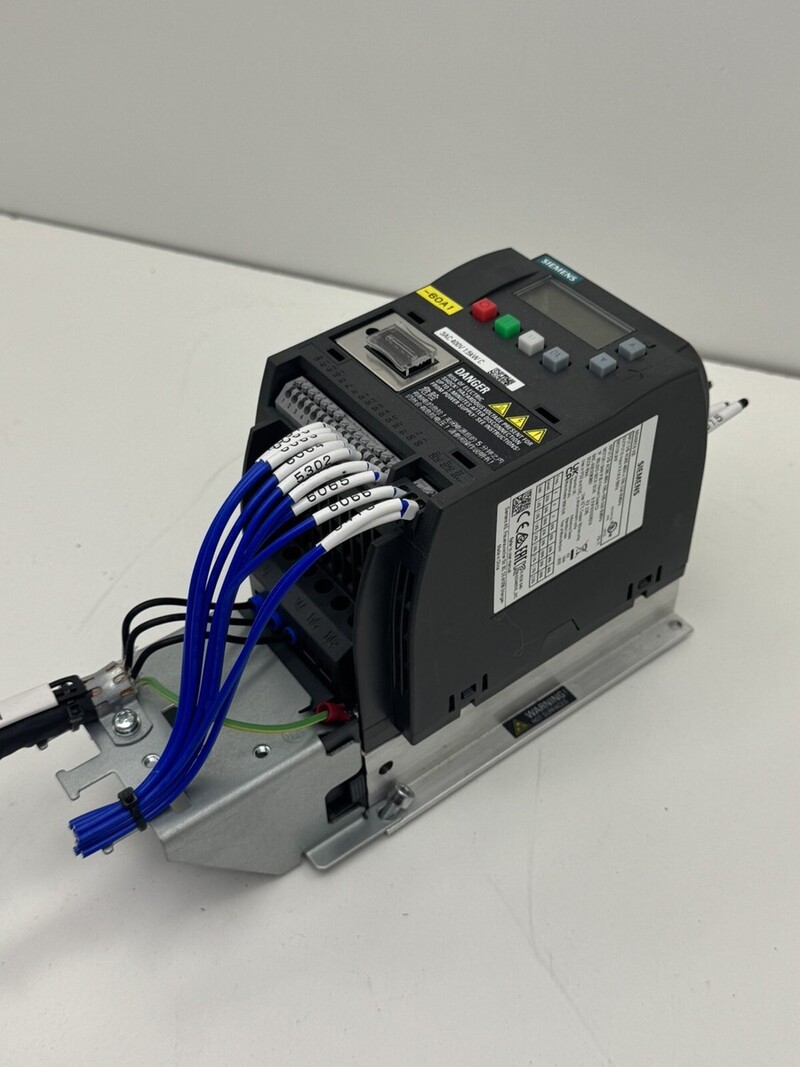

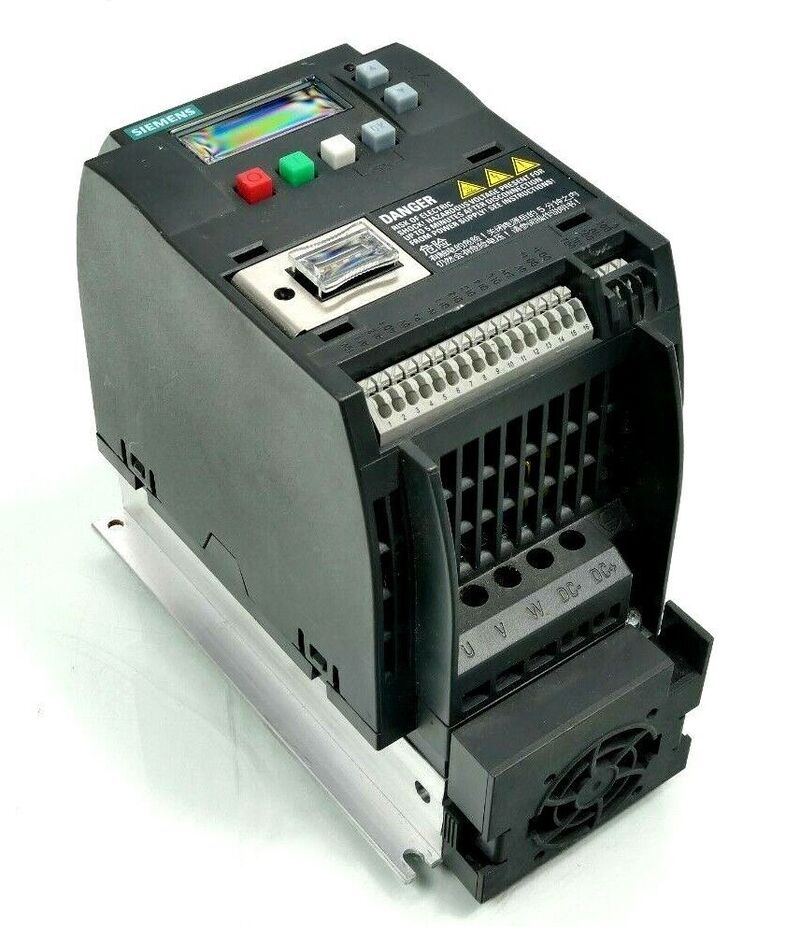

Частотные преобразователи Siemens SINAMICS серии V20 представляют собой компактные, экономичные и универсальные устройства для управления асинхронными двигателями переменного тока. Модель SINAMICS V20 6SL3210-5BE21-5CV0 предназначена для простых задач автоматизации в системах вентиляции, насосных установках, конвейерах, упаковочных и текстильных машинах. Простота ввода в эксплуатацию, высокая надежность и гибкость делают этот преобразователь популярным выбором для широкого круга применений.

Технические параметры

Ниже приведены расширенные технические характеристики данной модели:

• Номинальное напряжение питания: 3 AC 380–480 В ±10%;
• Диапазон частот входного напряжения: 47–63 Гц;
• Выходная мощность: 1.5 кВт (при 400 В);
• Выходной ток: 4.0 А;
• Перегрузочная способность: 150% от номинального тока в течение 60 секунд;
• Частота выходного напряжения: 0–550 Гц;
• Тип двигателя: асинхронный (с короткозамкнутым ротором);
• Метод управления: V/f, V2/f, V/f с энергосберегающим профилем, FCC (Flux Current Control);
• Наличие встроенного фильтра EMC: да, встроенный C1;
• Степень защиты корпуса: IP20;
• Диапазон температур эксплуатации: от -10 C до +60 C (с дерейтингом выше +40 C);
• Наличие встроенной панели управления: базовая клавиатура с LED-индикацией;
• Коммуникации: возможность подключения модуля Modbus RTU (опционально);
• Интерфейс пользователя: настройка через панели BOP или с помощью программного обеспечения SINAMICS STARTER;
• Монтаж: настенное крепление, вертикально;
• Габариты: приблизительно 173 х 142 х 150 мм;
• Вес: около 1,4 кг;
• Сертификация: CE, UL, cUL, RoHS.

Частотник Siemens SINAMICS V20 6SL3210-5BE21-5CV0 отличается модульной конструкцией, обеспечивающей простоту установки и обслуживания. Корпус выполнен в компактном исполнении, что позволяет экономить место в шкафу управления. Элементы силовой и управляющей части разделены, что минимизирует внутренние помехи. Устройство снабжено эффективной системой охлаждения с возможностью отвода тепла наружу при использовании вырезов в монтажной панели. Встроенные винтовые клеммы обеспечивают надежное подключение проводников, а наличие сменной панели упрощает замену или модернизацию устройства.

Особенности и функциональные возможности

Ключевыми особенностями частотного преобразователя SINAMICS V20 6SL3210-5BE21-5CV0 являются:

• Быстрая пусконаладка: благодаря функциям Quick Commissioning и параметрическим шаблонам.
• Энергосбережение: встроенные функции ECO Mode и автоматическая настройка энергопрофиля.
• Надежная защита двигателя: тепловая защита, контроль потери фазы, защита от короткого замыкания.
• Адаптивность к нагрузке: автоматическая настройка параметров двигателя под нагрузку.
• Работа без датчиков: используется скалярное управление без необходимости установки датчиков обратной связи.
• Функция сброса при сбое питания: сохраняются параметры и продолжается работа после восстановления.
• Гибкое управление: возможность выбора управляющих логик (двойной набор параметров, работа с внешними ПЛК).
• Интеграция в системы автоматизации: поддержка модулей связи для Modbus RTU, USS.
• Диагностика и журнал ошибок: сохранение до 8 последних ошибок и предупреждений.
• Возможность подключения тормозного резистора: для динамического торможения двигателя.

Принцип работы

Преобразователь SINAMICS V20 работает на основе принципа преобразования переменного напряжения в постоянное, а затем обратно в переменное, но уже с изменяемой частотой и амплитудой. Алгоритм работы следующий:

• Выпрямление: переменное сетевое напряжение поступает на выпрямительный мост и преобразуется в постоянное.
• Фильтрация: сглаживание пульсаций постоянного напряжения посредством конденсаторного фильтра.
• Инвертирование: преобразование постоянного напряжения обратно в переменное с регулируемой частотой и амплитудой при помощи IGBT-транзисторов.
• Управление двигателем: за счёт изменения частоты и напряжения на выходе достигается регулировка скорости вращения вала двигателя.
• Оценка параметров нагрузки: микроконтроллер анализирует данные с аналоговых и цифровых входов, регулируя выходной сигнал в соответствии с заданной логикой.

Режимы работы

Частотник поддерживает несколько режимов работы, обеспечивающих гибкость в эксплуатации:

• Режим постоянной скорости: поддержание заданной частоты вращения вала независимо от внешних условий.
• Режим плавного пуска и останова: постепенное нарастание и снижение частоты, исключающее резкие механические нагрузки.
• Режим многоступенчатого управления: предварительно заданные уровни частоты, переключаемые по входным сигналам.
• Режим управления по аналоговому входу: частота управляется напряжением или током от внешнего датчика или ПЛК.
• Режим ручного и автоматического управления: переключение между локальным и дистанционным управлением.
• Функция Sleep Mode: отключение преобразователя при отсутствии нагрузки с автоматическим пробуждением.
• Режим торможения: использование внешнего тормозного резистора для экстренной остановки.
• Работа в условиях перегрузки: кратковременная перегрузочная способность 150% для пиковых нагрузок.

В целом, Siemens SINAMICS V20 6SL3210-5BE21-5CV0 является сбалансированным решением для простых задач управления двигателями. Надежность, функциональность, простота эксплуатации и доступность делают его привлекательным выбором для автоматизации малых и средних систем. Применение этой модели позволяет существенно повысить энергоэффективность оборудования, снизить эксплуатационные издержки и обеспечить плавность работы механизмов без лишних затрат.
