Компактность, производительность, надёжность: всё это в SINAMICS V20 6SL3210-5BE13-7UV0

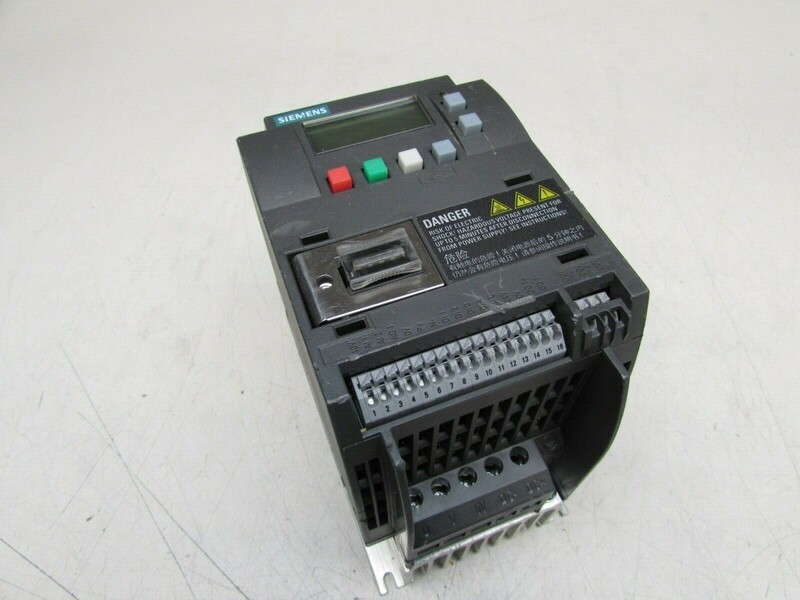

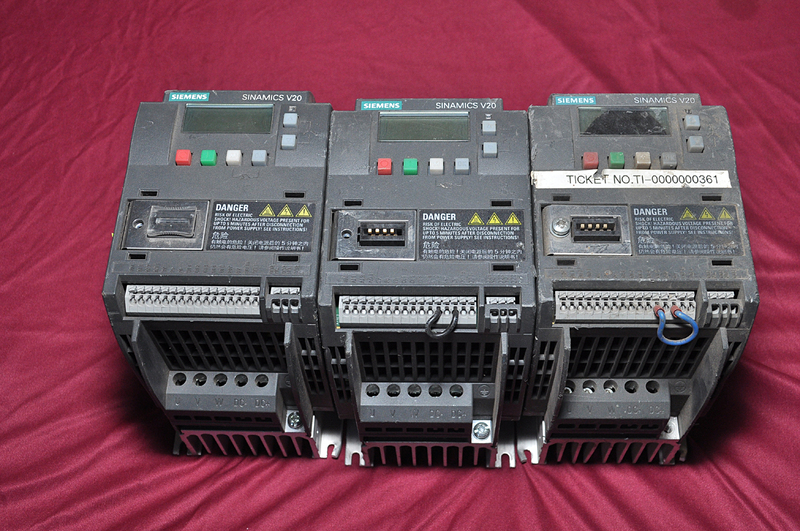

Частотный преобразователь Siemens SINAMICS V20 6SL3210-5BE13-7UV0 представляет собой компактное и экономичное решение для управления скоростью вращения асинхронных электродвигателей в различных отраслях промышленности и автоматизации. Это устройство отличается высокой надежностью, простотой монтажа и настройки, а также широким спектром функциональных возможностей для эффективной регулировки приводов малой и средней мощности.

Технические характеристики

Преобразователь SINAMICS V20 6SL3210-5BE13-7UV0 имеет следующие основные технические параметры:

• Номинальная мощность: 0,75 кВт.
• Номинальный ток: 3,2 А.
• Диапазон входного напряжения: от 200 до 240 В переменного тока, однофазное подключение.
• Частота входного тока: 47–63 Гц.
• Выходное напряжение: до 240 В.
• Диапазон выходной частоты: от 0 до 550 Гц.
• Тип двигателя: асинхронный двигатель с короткозамкнутым ротором.
• Класс защиты: IP20.
• Температурный диапазон эксплуатации: от -10 до +60 C (с учетом снижения нагрузки при превышении +50 C).
• Перегрузочная способность: до 150 % от номинального тока на 60 секунд.
• Интерфейсы управления: цифровые и аналоговые входы/выходы, возможность подключения панели управления BOP.
• Коммуникационные модули (опционально): поддержка Modbus RTU, USS и других протоколов.
• Тип охлаждения: воздушное охлаждение с вентилятором.
• Размеры корпуса: 142 × 100 × 148 мм.
• Вес: около 1,1 кг.

Конструкция SINAMICS V20 ориентирована на максимальное упрощение внедрения и снижения затрат. Корпус выполнен в компактном исполнении, что позволяет легко устанавливать устройство в шкафы управления с ограниченным пространством. Монтаж осуществляется на DIN-рейку или на монтажную панель. Устройство оснащено встроенным вентилятором, который обеспечивает эффективное охлаждение, снижая риск перегрева при длительной эксплуатации. На передней панели расположены светодиодные индикаторы состояния и клавиша аварийной остановки (при наличии панели BOP). Электрические клеммы удобно расположены для быстрого подключения питания, двигателя и цепей управления. Также в преобразователь встроены защитные функции — от перегрева, перенапряжения, короткого замыкания на выходе, а также защита двигателя от перегрузок.

Функциональные особенности

Среди ключевых функциональных возможностей SINAMICS V20 6SL3210-5BE13-7UV0 можно выделить:

• Автоматическая адаптация к параметрам двигателя (Autotuning).
• Поддержка работы в режиме энергосбережения с понижением напряжения без потери крутящего момента.
• Функция Flying Restart — запуск вращающегося двигателя без остановки.
• Функция быстрого торможения с использованием встроенного тормозного резистора (опционально).
• Настраиваемые параметры ускорения/замедления (до 4 независимых профилей).
• Встроенный ПИД-регулятор.
• Поддержка многоступенчатого управления скоростью (до 4 фиксированных скоростей).
• Функция Keep Running — автоматическое восстановление после сбоев питания.
• Локальное и дистанционное управление с возможностью интеграции в системы автоматизации.
• Многоязычный интерфейс (при использовании панели BOP).

Принцип действия

Частотный преобразователь SINAMICS V20 работает по принципу преобразования входного переменного тока в постоянный с последующим обратным преобразованием в переменный ток требуемой частоты и напряжения. Алгоритм работы можно описать следующими этапами:

• Выпрямление входного переменного напряжения с помощью диодного моста.
• Фильтрация полученного постоянного напряжения в звене постоянного тока.
• Инвертирование постоянного тока в переменный через IGBT-транзисторы с управлением по методу широтно-импульсной модуляции (ШИМ).
• Регулировка выходной частоты и амплитуды в соответствии с заданными параметрами скорости и момента двигателя.
• Обратная связь от двигателя (опционально) используется для коррекции и стабилизации параметров работы.

Этот принцип позволяет точно регулировать скорость вращения и крутящий момент электродвигателя, обеспечивая плавный пуск, экономию энергии и увеличение срока службы оборудования.

Режимы работы

Преобразователь Siemens V20 поддерживает несколько режимов функционирования, адаптируемых под различные задачи:

• Режим скалярного управления (V/f) — используется для большинства стандартных задач без необходимости в обратной связи.
• Режим с обратной связью по скорости (через ПИД-регулятор) — применяется, когда необходимо точное поддержание заданной скорости.
• Режим ручного управления — через панель оператора или внешние кнопки.
• Режим автоматического управления — по аналоговому сигналу или через цифровые входы.
• Многоступенчатое управление скоростью — переключение между предустановленными уровнями.
• Режим энергосбережения — динамическая оптимизация мощности при снижении нагрузки.
• Тормозной режим — с применением тормозного резистора для быстрого останова двигателя.
• Режим аварийной остановки — при срабатывании защитных функций или по сигналу извне.
• Режим перезапуска при пропадании питания — автоматическое продолжение работы после восстановления сети.
• Плавающий пуск (Flying Start) — запуск двигателя, уже находящегося в движении.

Применение и интеграция

Частотный преобразователь SINAMICS V20 6SL3210-5BE13-7UV0 широко используется в следующих сферах:

• Вентиляция и кондиционирование — управление вентиляторами и насосами.
• Пищевая промышленность — регулировка линий розлива, упаковки и сортировки.
• Сельское хозяйство — автоматизация кормораздатчиков, насосов и других механизмов.
• Металлообработка — привод станков с регулируемой скоростью.
• Текстильная и легкая промышленность — управление приводами швейных и ткацких машин.
• Конвейерные линии — обеспечение точного позиционирования и плавного хода.

В целом, Siemens SINAMICS V20 6SL3210-5BE13-7UV0 представляет собой компактный, надежный и экономически эффективный частотный преобразователь, обладающий широкими функциональными возможностями. Простота монтажа и ввода в эксплуатацию делает его идеальным выбором как для новых установок, так и для модернизации существующих систем. Универсальность режимов работы и развитая система защиты обеспечивают стабильность и безопасность при эксплуатации в различных отраслях промышленности.
