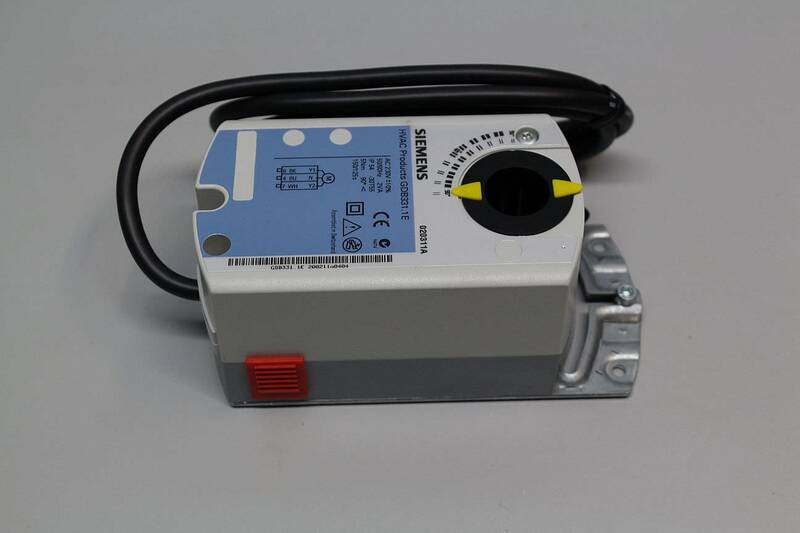

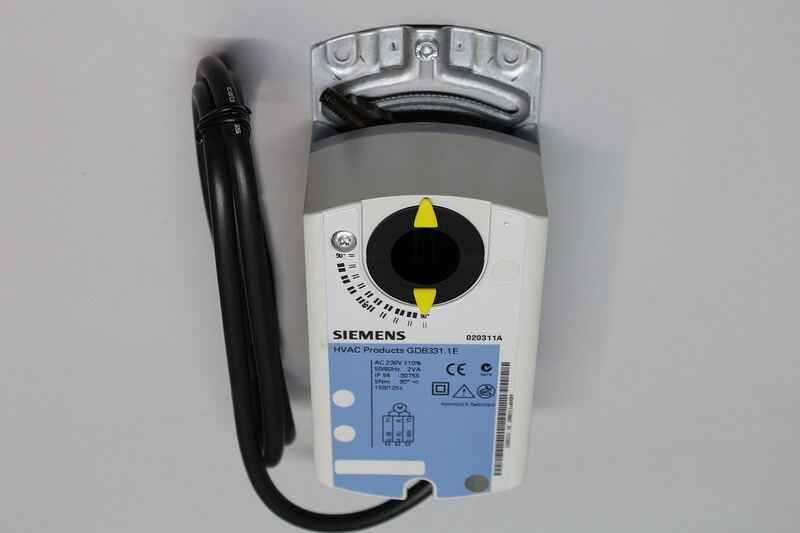

Эффективное управление воздушными потоками с электроприводом Siemens GDB331.1E

Электропривод Siemens GDB331.1E представляет собой современное устройство, предназначенное для автоматического управления воздушными заслонками в системах вентиляции и кондиционирования. Данный привод широко применяется в зданиях различного назначения, обеспечивая надежное и точное позиционирование заслонок, способствуя энергоэффективности и оптимальной работе климатических систем.

Технические характеристики

Ниже приведены основные технические параметры электропривода Siemens GDB331.1E:

• Рабочее напряжение: AC 230 В ±15 %, 50/60 Гц;
• Потребляемая мощность: 6 ВА (при работе), 2 ВА (в режиме ожидания);
• Крутящий момент: 5 Н·м при номинальном напряжении;
• Угол поворота: от 0 до 90 (с возможностью механического ограничения);
• Тип привода: возвратно-поступательное вращение с прямым соединением на вал заслонки;
• Время поворота: около 150 секунд на 90;
• Степень защиты: IP42 (в стандартной установке, может быть повышена при использовании дополнительных кожухов);
• Температурный диапазон эксплуатации: от -32 до +50 C;
• Температура хранения и транспортировки: от -40 до +70 C;
• Длина кабеля: 0,9 м, с возможностью наращивания;
• Тип управления: 3-точечное (отдельные сигналы на открытие и закрытие);
• Сигнальные индикаторы: встроенный механический индикатор положения вала;
• Приводная часть: редуктор с самоторможением;
• Монтаж: без дополнительных инструментов, с универсальным зажимом;
• Масса устройства: около 0,6 кг.

Конструктивные и функциональные особенности

Электропривод Siemens GDB331.1E отличается продуманной конструкцией, оптимизированной под задачи автоматики зданий. Ниже рассмотрим ключевые особенности исполнения:

• Компактный корпус, позволяющий устанавливать устройство в ограниченном пространстве;
• Интегрированное соединение с заслонками круглого и прямоугольного сечения;
• Механический индикатор текущего положения заслонки, позволяющий быстро оценить её статус без подключения к системе управления;
• Возможность ручного управления с помощью рычага разблокировки и шкалы поворота;
• Встроенный самотормозящийся редуктор обеспечивает фиксацию положения даже при отключении питания;
• Защита от перегрузок и перегрева встроена в систему электродвигателя;
• Высокий срок службы за счёт применения износостойких материалов и герметичной сборки;
• Совместимость с большинством стандартов автоматизации зданий;
• Электромеханический привод со встроенным концевым выключателем;
• Приспособлен к длительной непрерывной работе без необходимости технического обслуживания.

Принципы работы

Работа электропривода Siemens GDB331.1E основана на классическом электромеханическом принципе, с выполнением следующих этапов:

• Получение сигнала: Электропривод получает сигнал от контроллера управления по трёхпозиционной схеме (открыть/закрыть/остановить).
• Активация двигателя: В зависимости от поступившего сигнала включается вращение электродвигателя, преобразующееся в механическое движение вала.
• Передача усилия: Через систему шестерен и редуктор момент передаётся на выходной вал, связанный с воздушной заслонкой.
• Контроль положения: Встроенный механизм контролирует конечные положения и ограничивает ход при достижении 90.
• Самоторможение: После прекращения подачи сигнала редуктор блокирует дальнейшее движение заслонки, удерживая её в заданном положении.
• Обратная связь (опционально): В некоторых случаях возможна интеграция с системами обратной связи по положению заслонки (не в базовой модели).

Режимы работы

Привод Siemens GDB331.1E функционирует в различных режимах в зависимости от команд системы управления:

• Автоматический режим: Устройство управляется внешним контроллером по заранее заданной логике (например, от системы BMS).
• Режим ручного управления: При отключении питания оператор может вручную установить нужное положение заслонки с помощью рычага управления.
• Ожидание: Привод потребляет минимальное количество энергии, удерживая заслонку в фиксированном положении.
• Режим тестирования: Возможна проверка работы без полной интеграции в систему (например, для ввода в эксплуатацию).
• Безопасный режим: При аварии или отключении питания заслонка сохраняет своё положение (отсутствует функция возврата в «нулевую» точку).

Преимущества Siemens GDB331.1E

Основные достоинства электропривода GDB331.1E включают:

• Простая установка без дополнительных инструментов;
• Высокая точность позиционирования заслонки;
• Энергоэффективность и низкое потребление в режиме ожидания;
• Надёжная фиксация положения при отсутствии питания;
• Низкий уровень шума;
• Устойчивость к перепадам температуры и влажности;
• Совместимость с типовыми решениями по автоматизации;
• Долговечность и отсутствие необходимости в обслуживании;
• Возможность ручного управления при авариях;
• Индикация положения без подключения к электронике.

В целом, электропривод Siemens GDB331.1E является надежным и эффективным решением для управления воздушными заслонками в системах вентиляции и кондиционирования. Благодаря высокой точности, энергоэффективности и простоте установки, он широко применяется в проектах автоматизации зданий различного масштаба. Устройство соответствует современным стандартам, обеспечивает стабильную работу в течение многих лет и позволяет реализовать гибкие схемы управления климатом.
