Полный контроль за воздушным потоком: электропривод SQX62 от Siemens

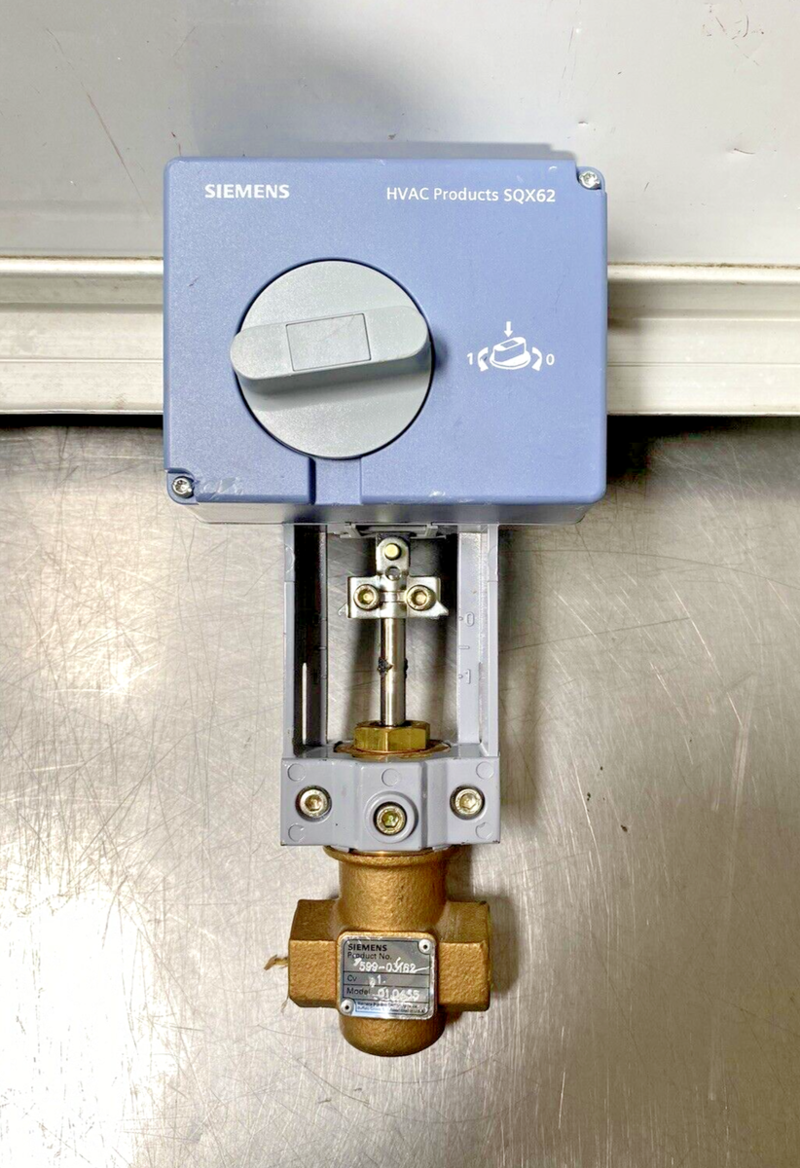

Электропривод Siemens SQX62 относится к линейным исполнительным механизмам, предназначенным для автоматического управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования воздуха. Это устройство представляет собой электромеханический привод, который отличается высокой точностью, надежностью и простотой интеграции в автоматизированные системы зданий.
Технические характеристики Siemens SQX62
Ниже приведены основные технические параметры электропривода Siemens SQX62:
- Напряжение питания: 24 В переменного тока (AC), 50/60 Гц;
- Потребляемая мощность при работе: около 10 ВА;
- Номинальное усилие: 500 Н;
- Ход штока: 20 мм;
- Скорость перемещения: примерно 2 мм/с;
- Тип управления: трёхпозиционное (трехпроводное управление);
- Тип электропривода: линейный;
- Механическое соединение: резьбовое присоединение к клапанам с резьбой M30x1,5;
- Класс защиты корпуса: IP54 по стандарту EN 60529;
- Диапазон рабочих температур: от -5 C до +55 C;
- Температура хранения: от -40 C до +70 C;
- Максимальная относительная влажность: 95% (без конденсации);
- Вес устройства: около 0,8 кг;
- Дополнительные функции: ручное управление с помощью встроенного рычага;
- Совместимость: подходит для клапанов Siemens серий VVF и VXF (например, VVF31, VXF31).

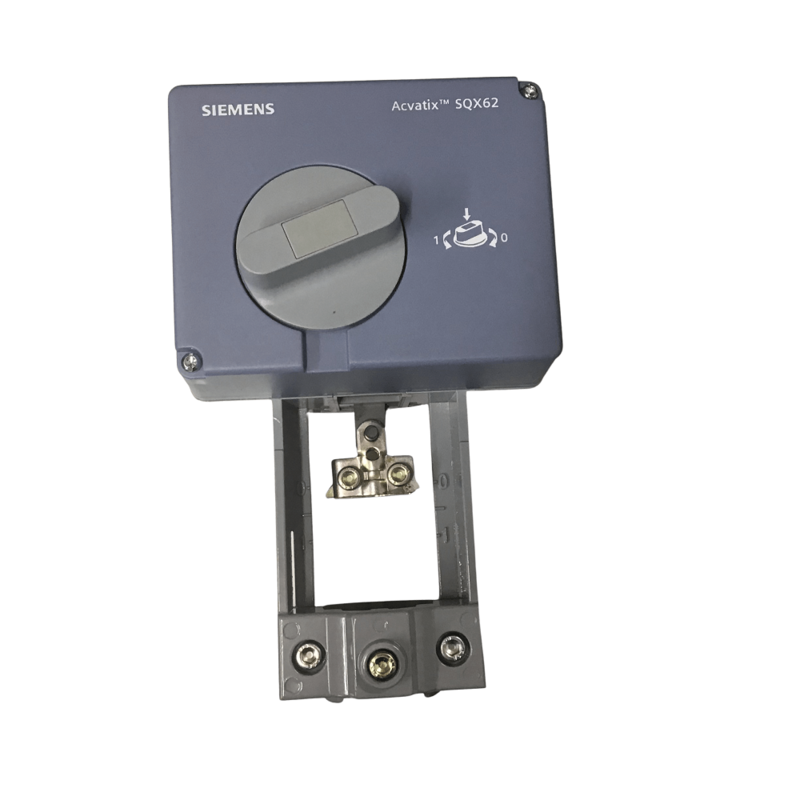

Электропривод Siemens SQX62 выполнен в прочном пластиковом корпусе с защитой от пыли и влаги, что позволяет применять его в сложных условиях эксплуатации. Основным элементом является электродвигатель постоянного тока с редуктором, преобразующий вращательное движение в поступательное перемещение штока. Встроенный блок управления обеспечивает переключение между направлениями движения штока в зависимости от управляющих сигналов. Устройство имеет ручной рычаг для аварийного управления, который позволяет установить шток в нужное положение при отключенном питании. В корпусе предусмотрено окно для визуального контроля положения штока. Подключение к клапану осуществляется с помощью стандартной резьбы, что упрощает монтаж. Кабельный ввод размещен снизу, обеспечивая надёжную защиту соединений.
Принцип действия Siemens SQX62
Принцип работы электропривода Siemens SQX62 основан на преобразовании электрического сигнала управления в механическое движение. Управление осуществляется по трехпозиционной схеме: два сигнальных провода задают направление перемещения (вперед или назад), а отсутствие сигнала соответствует остановке:
- При подаче управляющего сигнала на один из входов двигатель начинает вращение, которое через систему зубчатых колес преобразуется в поступательное движение штока.
- Шток выдвигается или втягивается, перемещая клапан и изменяя степень его открытия.
- Когда достигается конечное положение, срабатывает механический или электрический ограничитель, прекращающий подачу напряжения.
- При отсутствии сигнала привод сохраняет последнее положение до получения нового управляющего воздействия.
Режимы работы электропривода SQX62
Электропривод Siemens SQX62 способен функционировать в различных режимах в зависимости от специфики задачи:
- Автоматический режим (нормальный режим): Электропривод управляется сигналами от контроллера или термостата. Двигатель перемещает шток в нужное положение в соответствии с заданным уровнем сигнала.
- Режим ручного управления: В случае отсутствия питания или на этапе наладки можно воспользоваться встроенным ручным рычагом для установки штока в нужное положение.
- Режим аварийной остановки: При сбое системы или отключении питания привод остается в последнем достигнутом положении, предотвращая неконтролируемое изменение потока.
- Режим периодического позиционирования: В некоторых случаях возможно использование привода с импульсным управлением от систем с ограниченным временем подачи сигнала.
Преимущества применения Siemens SQX62
Привод SQX62 обладает рядом преимуществ, что делает его востребованным решением в области автоматизации инженерных систем зданий:
- Высокая точность позиционирования штока;
- Надежность и долговечность конструкции;
- Простота монтажа и подключения;
- Универсальность использования с различными клапанами;
- Энергоэффективность при работе в стационарном положении;
- Возможность ручного управления в аварийной ситуации;
- Компактные размеры и защита корпуса IP54;
- Совместимость с системами автоматизации Siemens.
Применение электропривода Siemens SQX62
Электропривод SQX62 широко используется в различных областях:
- Системы отопления и охлаждения в административных и жилых зданиях;
- Вентиляционные и климатические установки;
- Центральные тепловые пункты (ЦТП);
- Объекты с автоматическим регулированием расхода теплоносителя;
- Промышленные системы кондиционирования воздуха;
- Автоматизация зданий по стандарту KNX и BACnet через контроллеры Siemens.
Таким образом, электропривод Siemens SQX62 представляет собой современное и технологичное решение для точного управления регулирующими клапанами в системах автоматизации зданий. Его надежная конструкция, высокая точность позиционирования, энергоэффективность и гибкость в эксплуатации делают его оптимальным выбором для различных инженерных применений.
