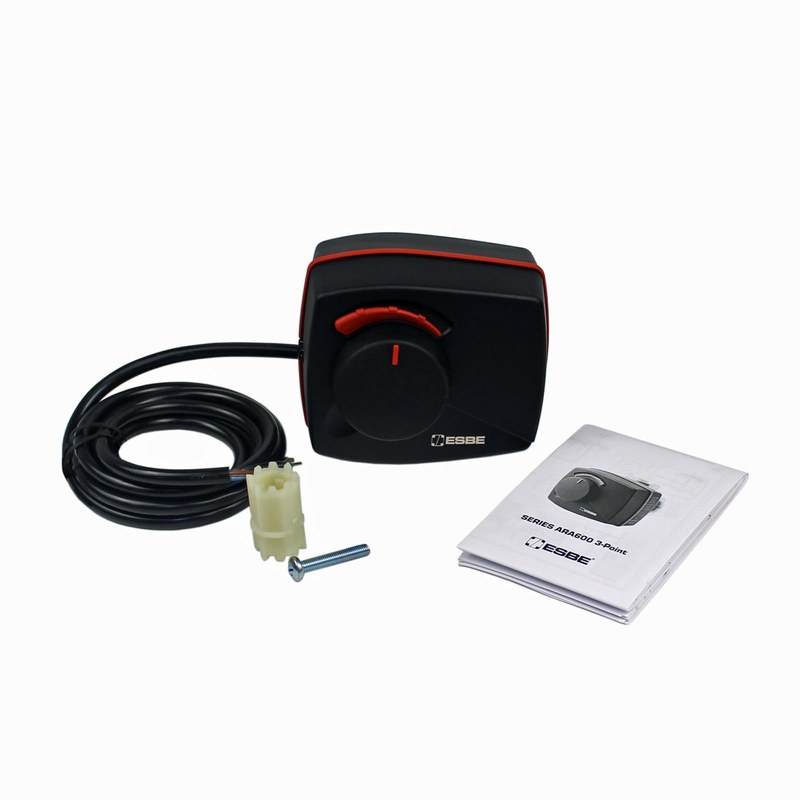

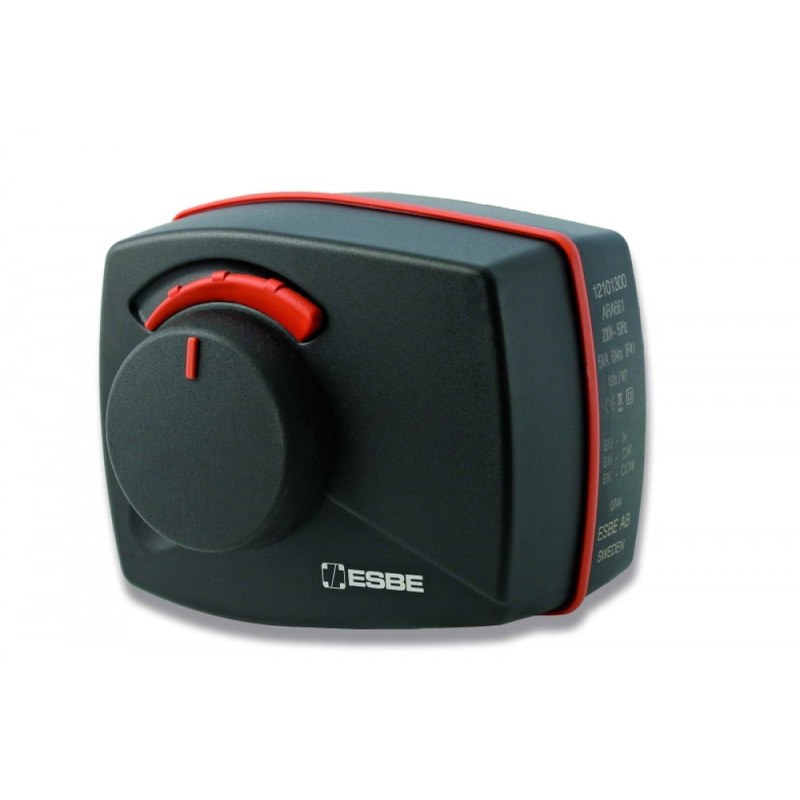

Электропривод ESBE для точного позиционирования смесительного клапана

Электропривод смесительного клапана ESBE представляет собой исполнительный механизм для автоматического изменения положения регулирующей арматуры в системах отопления, охлаждения и распределения теплоносителя. Устройство преобразует электрический управляющий сигнал в угловое перемещение вала клапана, изменяя соотношение смешиваемых потоков или направление циркуляции. Приводы применяются с трехходовыми и четырехходовыми клапанами для регулирования температуры и распределения потоков.

Принцип работы

В основе работы электропривода находится электродвигатель, соединенный с выходным валом через редуктор. Редуктор снижает скорость вращения и повышает момент на регулирующем элементе. После поступления команды привод поворачивает вал в заданном направлении и устанавливает затвор в расчетное положение. При трехточечном управлении отдельные сигналы задают открытие и закрытие. В пропорциональных исполнениях угол поворота определяется величиной входного сигнала. Основные принципы функционирования:

• преобразование электрического сигнала в механическое вращение,
• передача момента через редуктор к валу клапана,
• перемещение регулирующего элемента в пределах рабочего угла,
• сохранение достигнутого положения после прекращения команды,
• изменение положения по двухпозиционному, трехточечному или пропорциональному алгоритму.

Технические характеристики

Параметры электроприводов ESBE зависят от серии и исполнения. Для инженерного расчета важны электрическая совместимость, скорость регулирования и требуемый момент. К ключевым характеристикам относятся:

• номинальное напряжение питания,
• потребляемая электрическая мощность,
• крутящий момент на выходном валу,
• время прохождения полного рабочего хода,
• угол поворота выходного механизма,
• тип и диапазон управляющего сигнала,
• схема электрического подключения,
• допустимая температура окружающей среды,
• степень защиты корпуса,
• совместимость с соответствующими сериями клапанов ESBE.

Типовая конструкция включает электродвигатель, редуктор, выходной узел, корпус, крепежные элементы и электрические соединения. Сопряжение с клапаном передает вращение на регулирующий орган. Геометрия адаптера должна соответствовать конкретному клапану, поскольку несоосность или неправильная фиксация увеличивают нагрузку на редуктор и ухудшают точность позиционирования. В отдельных исполнениях предусмотрено ручное управление при снятом питании и визуальный указатель положения. При монтаже исходное положение вала привода согласуют с положением клапана, после чего механизм закрепляют штатными элементами без перекоса.

Управление и подключение

При трехточечном регулировании напряжение подается на вход, соответствующий требуемому направлению движения. Пока сигнал присутствует, вал перемещается; после его снятия механизм остается в достигнутом положении. Пропорциональное управление обеспечивает коррекцию положения клапана по команде контроллера. При электрическом подключении учитывают:

• соответствие питающего напряжения номиналу привода,
• тип входного управляющего сигнала,
• назначение клемм,
• допустимую нагрузку цепей автоматики,
• необходимость отключения питания перед обслуживанием,
• соответствие соединений схеме конкретного исполнения.

Применение в инженерных системах

Электропривод ESBE работает совместно с клапаном, контроллером и датчиками. В отопительных системах он изменяет долю горячего и охлажденного теплоносителя, поддерживая требуемую температуру подачи. В низкотемпературных контурах механизм управляет смесительным узлом, ограничивая температуру воды. В тепловых пунктах привод используется для перераспределения потоков. Характерные области применения:

• радиаторные системы отопления,
• контуры водяного теплого пола,
• котельные установки и тепловые пункты,
• смесительные узлы вентиляционных установок,
• контуры охлаждения с регулируемым расходом,
• автоматизированные схемы погодозависимого регулирования.

Требования к монтажу

Перед установкой проверяют свободное перемещение штока или ротора клапана по рабочему диапазону. Привод не должен использоваться для преодоления заклинивания арматуры: повышенное сопротивление создает избыточную нагрузку на двигатель и зубчатую передачу. После монтажа проверяют направление вращения и крайние положения. При эксплуатации необходимо обеспечить:

• соответствие крутящего момента сопротивлению клапана,
• правильную ориентацию исполнительного механизма,
• защиту корпуса от воздействий выше допустимой степени защиты,
• соблюдение температурных ограничений,
• надежность электрических соединений,
• доступ к механизму для проверки и технического обслуживания.

Таким образом, электропривод смесительного клапана ESBE обеспечивает автоматизированное управление регулирующей арматурой и изменение соотношения потоков теплоносителя. Для корректной работы привод согласуют с клапаном по механическому интерфейсу и крутящему моменту, а с автоматикой — по напряжению питания и типу управляющего сигнала. Правильная установка и настройка обеспечивают устойчивую работу смесительного узла. Компания «Олниса» выступает поставщиком промышленного оборудования ESBE для отопительных, теплотехнических и автоматизированных инженерных систем.
