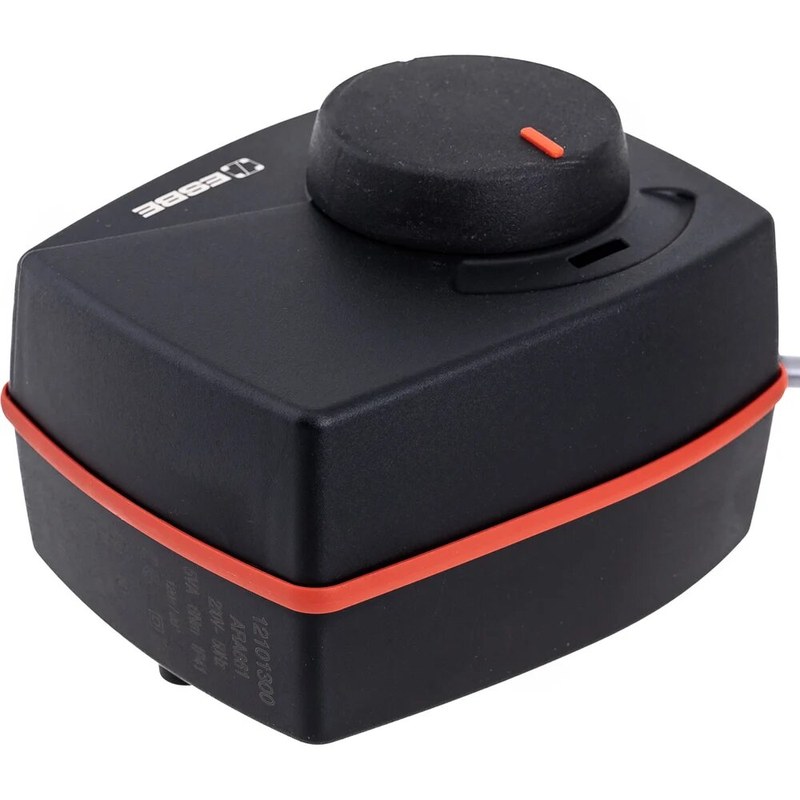

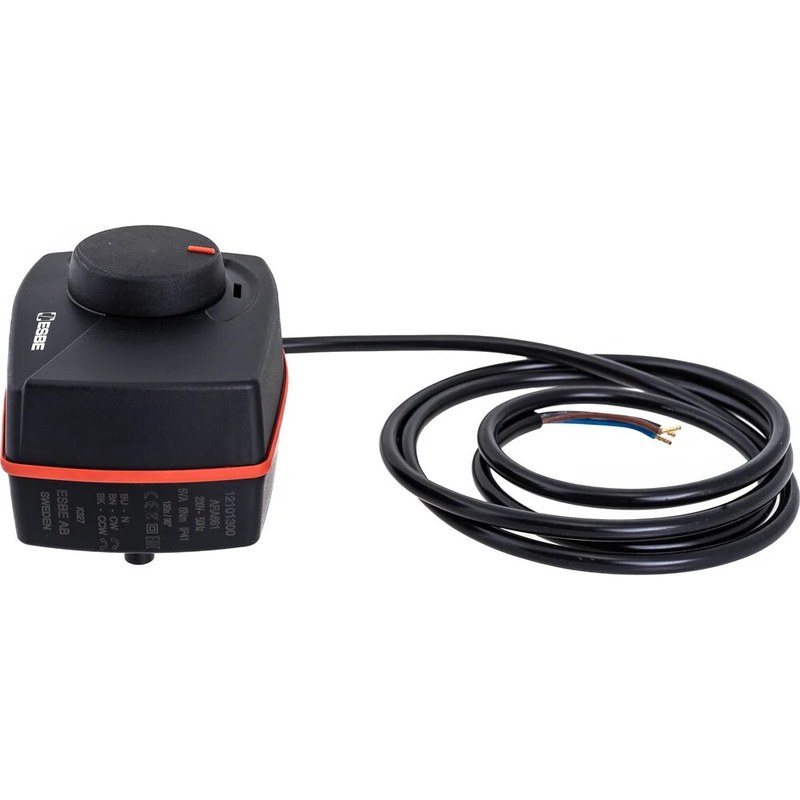

Электропривод ESBE ARA 559 — практичное решение для автоматического управления клапанами

ESBE ARA 559 представляет собой электромеханический привод для автоматизированного управления совместимыми поворотными смесительными и переключающими клапанами ESBE. Устройство применяется в системах отопления, теплоснабжения, охлаждения и водяных технологических контурах, где требуется изменять положение регулирующего органа по команде внешней автоматики. Привод преобразует электрический управляющий сигнал во вращательное движение и передаёт его на шток клапана через редуктор.

Рабочие характеристики

Основная задача привода состоит в управляемом повороте регулирующего элемента клапана в пределах предусмотренного рабочего угла. Редуктор обеспечивает передачу момента, необходимого для плавного перемещения клапанного механизма. К основным рабочим характеристикам относятся:

• электромеханическое преобразование команды во вращение,
• совместимость с поворотной регулирующей арматурой ESBE,
• ограниченный рабочий угол выходного механизма,
• передача усилия через понижающий редуктор,
• работа в составе автоматизированного контура,
• визуальный контроль положения,
• возможность ручного воздействия при обслуживании.

Особенности конструкции

В корпусе расположены электродвигатель, многоступенчатый редуктор, элементы ограничения хода, электрическая часть и выходной узел. Редуктор снижает частоту вращения двигателя и увеличивает момент на выходе, формируя плавное перемещение штока клапана. Ограничение конечных положений предотвращает продолжение движения после достижения предельного угла и снижает нагрузку на передачу. Индикатор позволяет оценивать положение исполнительного элемента при наладке и осмотре. Конструктивную основу образуют:

• электродвигатель исполнительного механизма,
• зубчатая редукторная передача,
• выходной поворотный элемент,
• ограничители конечных положений,
• узел крепления к клапану,
• указатель положения,
• элементы электрического подключения,
• защитный корпус.

Принцип работы

После поступления управляющей команды электродвигатель начинает вращаться в требуемом направлении. Редуктор преобразует быстрое вращение двигателя в медленное движение с повышенным крутящим моментом и передаёт его на шток клапана. Изменение угла регулирующего элемента изменяет проходное сечение либо соотношение потоков между патрубками. В смесительной схеме это используется для получения теплоносителя требуемой температуры, в переключающей — для направления потока по выбранной ветви. При достижении требуемого или конечного положения движение прекращается. Следующая команда может изменить направление вращения и перевести клапан в другую позицию. Рабочий цикл включает:

• приём команды внешней автоматики,
• включение электродвигателя,
• понижение частоты вращения редуктором,
• передачу момента на шток,
• изменение положения клапана,
• остановку в заданной позиции,
• повторное перемещение после новой команды.

Интеграция и области применения

При проектировании учитывают механическую совместимость привода и клапана, параметры электрической цепи, тип управляющего воздействия и логику контроллера. Несогласованное сопряжение может привести к неполному ходу клапана, ошибочной индикации положения или повышенной нагрузке на редуктор. ARA 559 не определяет пропускную способность трубопровода самостоятельно. Расход зависит от типоразмера клапана, его гидравлической характеристики, перепада давления и текущего угла открытия. Основные области применения:

• смесительные узлы радиаторного отопления,
• контуры водяного тёплого пола,
• котельные и тепловые пункты,
• системы с буферными ёмкостями,
• распределительные коллекторы,
• контуры охлаждения,
• технологические водяные системы.

Монтаж и эксплуатация

Перед установкой проверяют свободный ход клапана и соответствие его механики исполнительному приводу. Положение штока необходимо согласовать с положением выходного элемента до фиксации корпуса. Ошибка монтажа может вызвать преждевременный выход на механический упор, неполное открытие прохода или несоответствие показаний индикатора фактическому положению клапана. Электрическое подключение выполняют по схеме конкретной системы управления. После монтажа проверяют направление вращения, достижение крайних положений, отсутствие заеданий и реакцию на команды. В эксплуатации следует исключать попадание воды внутрь корпуса, повреждение кабеля, ударные нагрузки и принудительный поворот механизма вне предусмотренного режима. Правильная установка привода обеспечивает повторяемое позиционирование арматуры и согласованную работу исполнительного механизма с алгоритмом заданного регулирования на протяжении эксплуатационного цикла. К эксплуатационным преимуществам относятся:

• стабильность повторных циклов перемещения,
• надёжная передача вращающего момента,
• компактность исполнительного узла,
• простое механическое сопряжение,
• визуальный контроль положения,
• пригодность для автоматизированных тепловых систем,
• удобство периодического технического обслуживания.

Таким образом, ESBE ARA 559 является электромеханическим исполнительным приводом для управления поворотной регулирующей арматурой в системах отопления, теплоснабжения и охлаждения. Он преобразует команду внешнего контроллера в контролируемый поворот клапана, обеспечивая автоматическое изменение степени смешения или направления потока. Работоспособность узла определяется правильным согласованием привода с клапаном, корректным электрическим подключением и свободным ходом регулирующего механизма. При соблюдении этих условий ARA 559 выполняет функцию стабильного исполнительного элемента инженерной автоматики. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая электроприводы для поворотной регулирующей арматуры. Поставка выполняется для комплектации систем отопления, тепловых пунктов, котельных и промышленных водяных контуров.
