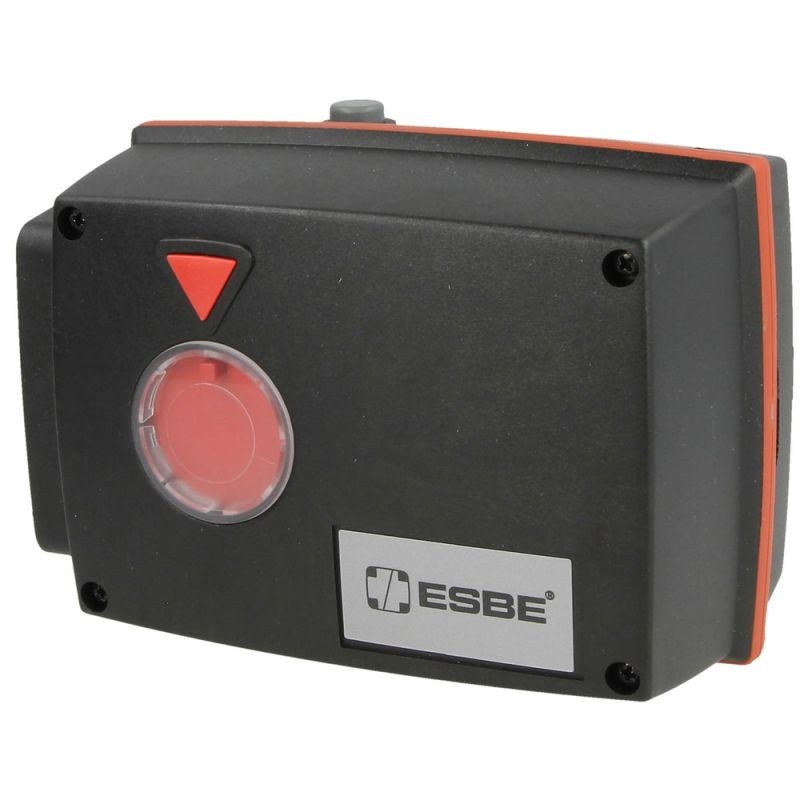

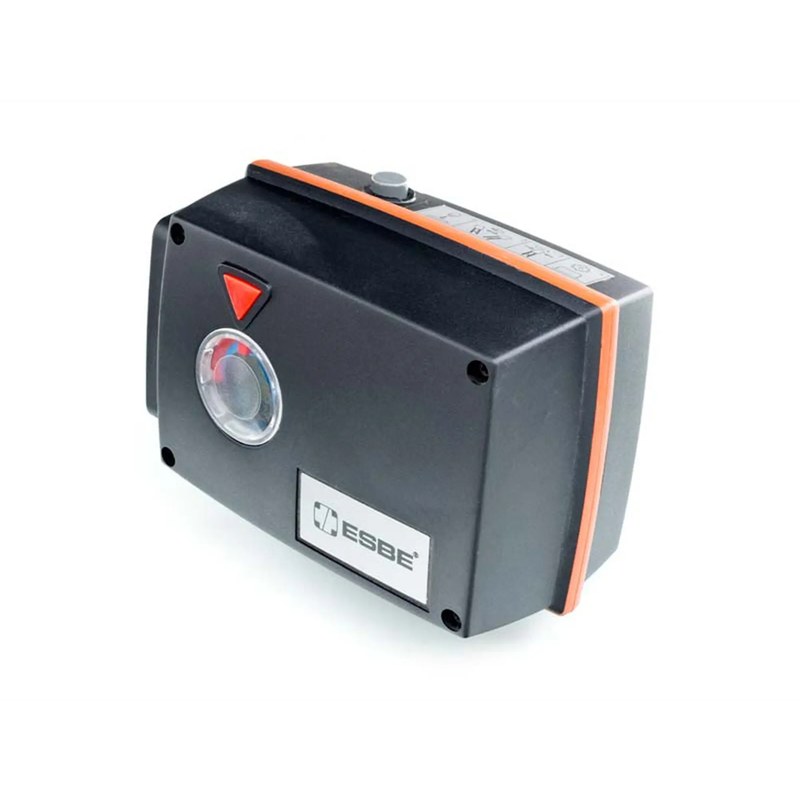

Электропривод ESBE 95-2 — эффективное решение для систем отопления и теплоснабжения
Электропривод ESBE 95-2 предназначен для автоматического управления поворотными регулирующими клапанами в системах отопления, теплоснабжения, охлаждения и технологической циркуляции. Устройство преобразует электрическую команду во вращательное перемещение выходного вала и изменяет положение затвора клапана. Это позволяет включить арматуру в контур автоматического поддержания температуры, расхода или распределения теплоносителя.
Технические характеристики
Параметры ESBE 95-2 определяют его работу как исполнительного элемента автоматизированного гидравлического контура. К основным характеристикам относятся:
- электромеханический принцип действия,
- работа с поворотной регулирующей арматурой,
- передача движения через редуктор,
- ограниченный угол поворота рабочего органа,
- формирование повышенного крутящего момента на выходе,
- управление положением клапана по внешней электрической команде,
- механическое соединение выходного узла с валом арматуры,
- визуальный контроль положения регулирующего элемента,
- возможность ручного перевода механизма при наладке,
- концевое ограничение рабочего хода.
Электродвигатель создает вращение после поступления команды от регулятора. Через зубчатую передачу движение поступает к выходному узлу с уменьшенной скоростью. Передаточное отношение редуктора обеспечивает усилие, необходимое для перемещения клапана. При достижении крайнего положения дальнейшее движение ограничивается, что снижает риск перегрузки механизма.
Принцип работы
Контроллер сравнивает измеряемый параметр с заданным значением и формирует команду на изменение положения клапана. ESBE 95-2 поворачивает его рабочий орган в нужном направлении. В смесительном узле это меняет соотношение потоков с различной температурой, а в распределительной схеме — направление или долю потока через отдельную ветвь. Рабочий цикл включает:
- получение команды от управляющего устройства,
- включение электродвигателя в заданном направлении,
- передачу вращения через редуктор,
- поворот выходного вала,
- изменение положения затвора клапана,
- остановку после выполнения команды или достижения крайнего положения.
Плавное перемещение арматуры обеспечивает устойчивое регулирование теплового процесса. Резкие изменения проходного сечения способны вызывать колебания температуры и расхода, поэтому редукторный привод изменяет положение последовательно.
Конструктивные особенности
Конструкция ESBE 95-2 включает электродвигатель, редукторную передачу, выходной механизм, элементы ограничения хода, индикатор положения и защитный корпус. Редуктор преобразует высокую скорость вращения двигателя в медленное перемещение с увеличенным моментом, необходимым для преодоления сопротивления регулирующей арматуры. Механическое соединение должно передавать момент без значительного люфта и перекоса. Индикатор облегчает визуальный контроль положения клапана. Ручное воздействие на механизм применяется при монтаже и проверке, когда необходимо установить арматуру в требуемое положение без штатной команды контроллера. Ограничение крайних положений предотвращает выход рабочего органа за расчетный диапазон. При установке обеспечивают соосность привода и вала клапана, надежно фиксируют соединительные детали и исключают внешнюю нагрузку на корпус. Электрические цепи подключают по схеме конкретного контура. После монтажа проверяют направление вращения и соответствие реакции клапана логике автоматизации.
Области применения
ESBE 95-2 используется там, где положение поворотного клапана должно изменяться автоматически. Характерные области применения:
- смесительные узлы систем отопления,
- контуры низкотемпературного отопления,
- индивидуальные и центральные тепловые пункты,
- котельные с автоматическим регулированием температуры подачи,
- системы водяного отопления с зональным управлением,
- контуры вентиляционных калориферов,
- системы охлаждения с жидким теплоносителем,
- технологические схемы смешения и распределения потоков.
В разных схемах привод переводит электрическую команду в контролируемый поворот арматуры. Результатом становится изменение температуры смеси, перераспределение потока между ветвями или корректировка тепловой мощности теплообменного оборудования. Применение определяется совместимостью клапана, параметрами автоматики и требуемым режимом регулирования.
Таким образом, электропривод ESBE 95-2 является исполнительным элементом для автоматизации поворотной регулирующей арматуры. Редукторная схема преобразует движение электродвигателя в контролируемый поворот клапана с необходимым моментом. Надежность работы зависит от правильного монтажа, свободного хода арматуры, корректного подключения и согласования привода с алгоритмом управления. Компания «Олниса» выступает поставщиком промышленного оборудования, включая электроприводы и компоненты регулирующей арматуры ESBE. Поставка ESBE 95-2 осуществляется для применения в инженерных и технологических системах различного назначения.
