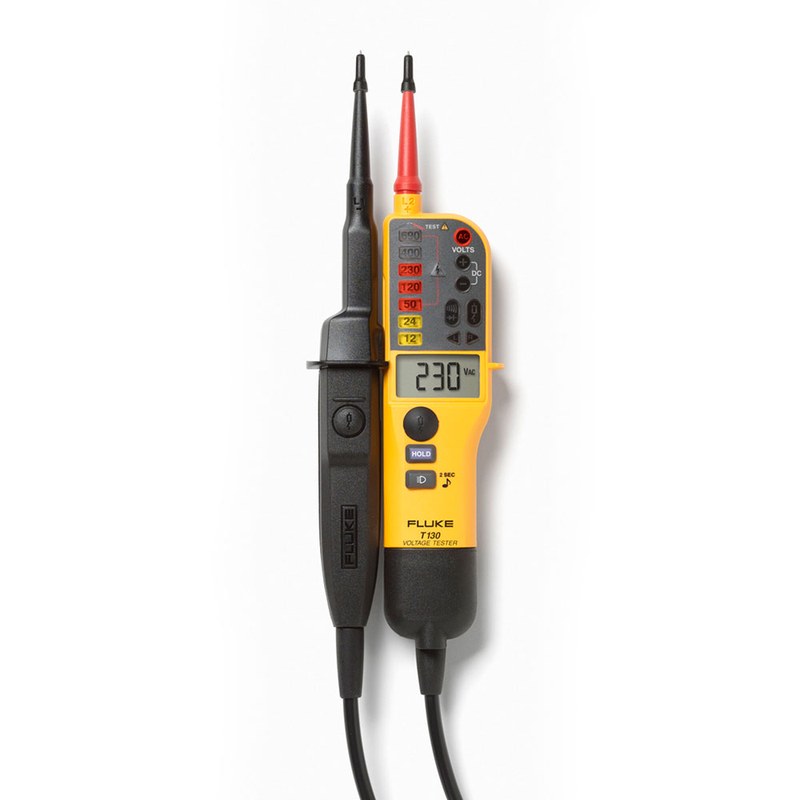

Электрические тестеры Fluke — профессиональные приборы для точной диагностики

Электрические тестеры Fluke предназначены для оперативной проверки параметров электрических цепей, поиска неисправностей и контроля состояния электроустановок. Приборы применяются при монтаже, техническом обслуживании и диагностике распределительных щитов, шкафов автоматики, электроприводов, кабельных линий и промышленного оборудования. В зависимости от исполнения тестер определяет наличие напряжения, измеряет его значение, проверяет целостность цепи, сопротивление, полярность и чередование фаз. Конструкция ориентирована на профессиональную эксплуатацию и безопасное выполнение измерений.

Измерительные возможности

Электрические тестеры Fluke применяются для быстрой оценки состояния цепи непосредственно на объекте. В зависимости от модели контролируются следующие параметры:

• наличие переменного и постоянного напряжения,
• значение напряжения в установленном диапазоне,
• целостность проводников и соединений,
• сопротивление электрической цепи,
• полярность постоянного напряжения,
• наличие и направление чередования фаз.

В отдельных исполнениях предусмотрены бесконтактное обнаружение поля и однополюсная индикация фазы. Для подтверждения разности потенциалов применяется двухполюсная проверка.

Принцип работы

При контактном измерении щупы подключаются к двум точкам цепи. Входной делитель и защитные элементы формируют сигнал для электронной схемы, после чего результат отображается на цифровом дисплее, светодиодной шкале или комбинированном индикаторе. Звуковая сигнализация дополняет визуальную. При проверке непрерывности прибор подает в обесточенную цепь малый измерительный ток. Если сопротивление ниже установленного порога, формируется сигнал целостности. При контроле фазировки электроника анализирует последовательность потенциалов и определяет направление чередования фаз. В некоторых моделях базовая индикация напряжения сохраняется при разряженном элементе питания за счет энергии измеряемой цепи.

Технические характеристики

К ключевым характеристикам относятся:

• диапазон переменного напряжения,
• диапазон постоянного напряжения,

• разрешение цифровой индикации,
• точность измерительного канала,
• порог проверки целостности,
• диапазон измерения сопротивления,
• время отклика,
• категория измерений CAT III или CAT IV,
• максимальное рабочее напряжение,
• степень защиты корпуса,
• диапазон рабочих температур,
• тип источника питания.

Категория CAT III применяется для измерений внутри распределительных систем электроустановки, а CAT IV относится к участкам, связанным с вводом питания и источником распределительной сети. Категория и номинальное напряжение совместно определяют устойчивость к переходным перенапряжениям.

Конструктивные особенности

Корпуса тестеров Fluke выполняются в компактном переносном формате. Измерительные щупы имеют изолированные рукоятки, ограничители для пальцев и защищенные наконечники. Съемные колпачки уменьшают открытую длину металлического контакта и снижают вероятность случайного замыкания соседних токоведущих элементов. Светодиодная шкала позволяет быстро определить уровень напряжения, цифровой дисплей используется для считывания числового результата, а звуковая индикация облегчает прозвонку без постоянного наблюдения за экраном. В отдельных моделях предусмотрена подсветка.

Порядок применения

Перед измерением проверяют корпус, изоляцию проводов и наконечники, затем подтверждают работоспособность тестера на заведомо активной цепи. После этого щупы подключают к требуемым точкам с учетом категории электроустановки и ожидаемого напряжения. После проверки отсутствия напряжения прибор повторно контролируют на известном источнике. Последовательность работы включает:

• осмотр корпуса и измерительных проводов,
• проверку прибора на известном источнике,
• подключение щупов к контролируемым точкам,
• считывание световой, звуковой или цифровой индикации,
• отключение прибора после измерения,
• повторную проверку работоспособности при контроле отсутствия напряжения.

Сопротивление и целостность проверяют только на обесточенной цепи. Перед измерением исключают остаточный заряд накопительных элементов. В распределительных шкафах учитывают наведенные напряжения и переходные процессы.

Области применения

Электрические тестеры Fluke применяются при проверках и обслуживании электрооборудования. Основными областями являются:

• монтаж распределительных щитов,
• обслуживание промышленного электрооборудования,
• диагностика кабельных линий,
• проверка цепей управления и автоматики,
• обслуживание электродвигателей и приводов,
• контроль однофазных и трехфазных сетей,
• поиск обрывов и ошибочных соединений,
• проверка напряжения перед ремонтными работами.

Модель выбирают по функциям, напряжению, категории измерений и условиям эксплуатации. Для контроля напряжения и непрерывности применяется двухполюсный тестер. Если требуется дополнительно измерять ток, частоту и другие величины, используют прибор с расширенным функционалом.

Таким образом, электрические тестеры Fluke предназначены для быстрого контроля напряжения, непрерывности, сопротивления, полярности и фазировки в электрических установках. Приборы сочетают оперативность измерений, наглядную индикацию, защищенную конструкцию и соответствие категориям электрической безопасности. Порядок измерений повышает достоверность контроля состояния. Компания «Олниса» осуществляет поставку электрических тестеров Fluke и другого промышленного оборудования.
