Трёхходовые смесительные клапаны ESBE VRG131 — точное управление температурой теплоносителя
Трехходовые смесительные клапаны ESBE VRG131 предназначены для пропорционального регулирования температуры и перераспределения потоков жидкого теплоносителя в закрытых гидравлических контурах. Устройство объединяет два входящих потока с различной температурой либо, при соответствующей схеме включения, разделяет общий поток между двумя направлениями. Основная функция клапана состоит в изменении соотношения расходов без непосредственного воздействия на источник теплоты. Такое решение применяется в системах отопления, охлаждения и технологического теплоснабжения, где требуется устойчивая температура после узла смешения.
Технические характеристики
К основным параметрам серии, учитываемым при проектировании регулирующего узла, относятся:
- трехходовая схема каналов с поворотным смесительным затвором,
- внутренняя трубная резьба в исполнении VRG131,
- условные диаметры типоразмеров серии от DN 15 до DN 50,
- пропускная способность Kvs от 0,4 до 40 м3/ч в зависимости от исполнения,
- номинальное давление корпуса PN 10,
- рабочий угол поворота регулирующего органа 90,
- допустимая температура теплоносителя от −10 до +110 C,
- возможность работы с водогликолевыми смесями при концентрации гликоля до 50%,
- низкая внутренняя утечка при закрытом проходе,
- возможность ручного и автоматического управления.
Значение Kvs определяет расход воды через полностью открытый клапан при перепаде давления 1 бар. Для расчетного режима фактический расход связывают с пропускной способностью и потерей давления квадратичной зависимостью. Типоразмер выбирают не по диаметру трубопровода как единственному признаку, а по расчетному расходу, располагаемому перепаду и требуемому авторитету клапана. Завышенный Kvs уменьшает регулирующий перепад и делает реакцию контура менее точной; заниженное значение увеличивает гидравлическое сопротивление и нагрузку на насос.
Конструкция и материалы

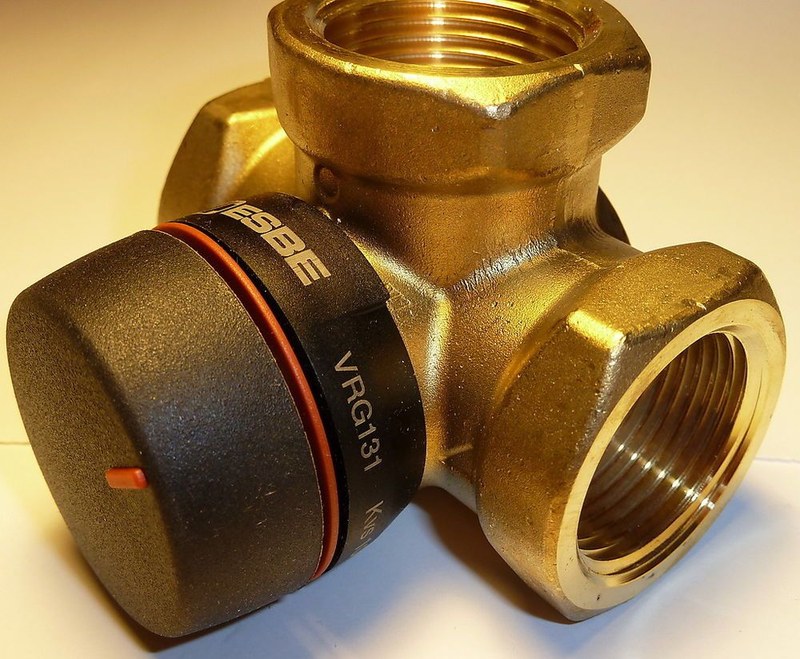

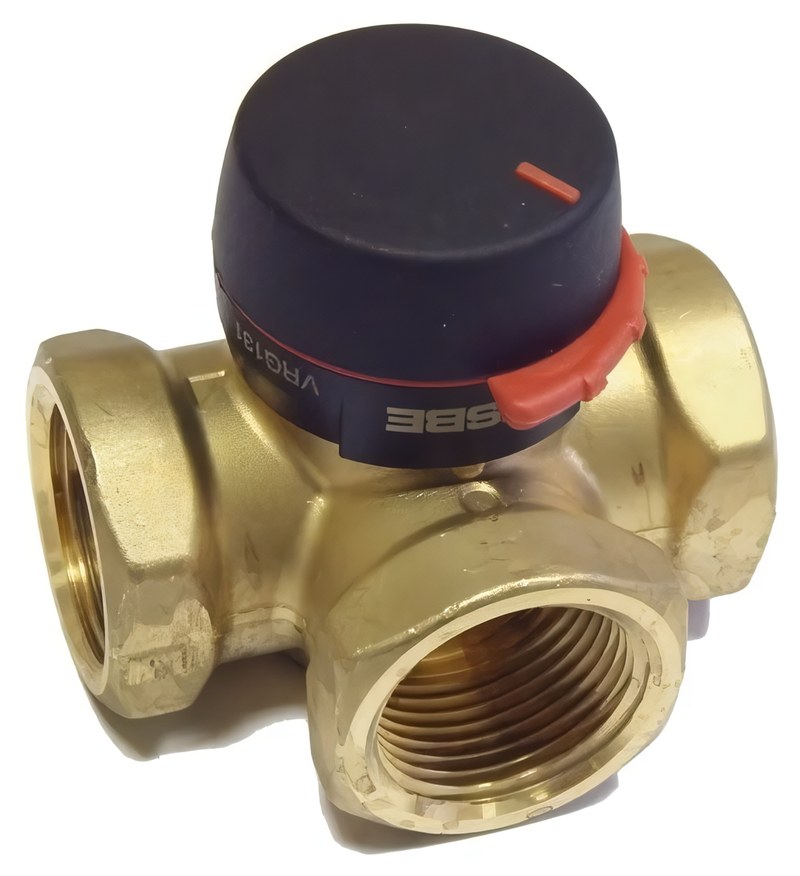

Корпус клапана изготовлен из латуни, устойчивой к обесцинкованию, что повышает стойкость изделия при длительном контакте с подготовленной сетевой водой. Внутри расположен профилированный поворотный затвор, связанный со штоком. Герметизирующие элементы отделяют рабочую среду от внешней зоны и ограничивают переток между перекрываемыми каналами. Материалы уплотнений рассчитаны на температурный диапазон водяных отопительных и охлаждающих контуров.
Принцип регулирования
При использовании клапана как смесительного два потока поступают через боковые каналы, а подготовленный теплоноситель выходит через общий патрубок. Поворот затвора одновременно увеличивает площадь одного прохода и уменьшает площадь другого. За счет этого меняется доля горячей и охлажденной среды, тогда как суммарный расход при правильно рассчитанной обвязке остается сравнительно стабильным. Температуру на выходе измеряет датчик системы управления, а регулятор формирует команду приводу с учетом отклонения от заданного значения. Алгоритм работы автоматизированного узла включает следующие операции:
- измерение регулируемой температуры установленным датчиком,
- сравнение текущего значения с заданной уставкой,
- передачу управляющего сигнала на электропривод,
- поворот штока и изменение соотношения проходных сечений,
- перераспределение расходов через подключенные каналы,
- стабилизацию температуры после достижения равновесия.
Расчет начинают с определения тепловой нагрузки и требуемого расхода теплоносителя. Затем задают допустимую потерю давления на регулирующем органе и вычисляют необходимый Kvs. Для устойчивого управления клапан должен создавать заметную долю суммарного сопротивления регулируемого участка. Недостаточный авторитет приводит к тому, что значительная часть хода практически не влияет на расход, а малое перемещение около закрытого положения вызывает резкое изменение температуры.
Монтаж и ввод в эксплуатацию
Перед установкой трубопроводы очищают от окалины, стружки, уплотнительного материала и иных загрязнений. Направление портов проверяют по маркировке корпуса и принятой гидравлической схеме. Резьбовые соединения затягивают подходящим инструментом, не передавая на корпус изгибающие усилия от несоосных труб. Уплотнитель применяют в количестве, исключающем его попадание внутрь прохода. Клапан размещают так, чтобы оставался доступ к шкале, рукоятке и приводу. Основные монтажные требования включают:
- соответствие фактической схемы назначению каждого патрубка,
- отсутствие механических напряжений со стороны трубопровода,
- защиту внутреннего механизма от твердых включений,
- доступность регулирующего узла для осмотра,
- соблюдение разрешенного положения электропривода,
- проверку полного хода без заклинивания,
- герметичность всех соединений после заполнения системы.
Области применения
Функциональные возможности VRG131 позволяют применять клапаны в следующих узлах:
- смесительные контуры радиаторного отопления,
- низкотемпературные контуры водяного теплого пола,
- обвязка котлов с регулированием температуры обратной воды,
- системы зарядки и разрядки теплоаккумуляторов,
- контуры калориферов вентиляционных установок,
- узлы водяного охлаждения и рекуперации,
- локальные теплообменные станции,
- технологические контуры с водным или гликолевым теплоносителем.
Таким образом, трехходовой смесительный клапан ESBE VRG131 представляет собой компактный поворотный регулирующий орган для управления температурой и распределения расхода в жидкостных контурах. Его технический результат зависит от корректного определения Kvs, назначения портов, гидравлической увязки ветвей и согласования с приводом. При соблюдении расчетных и монтажных требований клапан обеспечивает плавное изменение пропорции потоков, малую утечку и устойчивую работу системы в широком диапазоне нагрузок. Компания «Олниса» осуществляет поставку трехходовых смесительных клапанов ESBE VRG131 и другого промышленного оборудования. Поставка возможна для единичных заказов, ремонта и комплектования объектов. Ассортимент охватывает регулирующую арматуру для любых инженерных систем.
