Цилиндрические предохранители DEKraft — безопасность и надежность электросетей

Цилиндрический предохранитель DEKraft является одноразовым аппаратом, размыкающим цепь при опасном сверхтоке. Совместно с держателем нужного типоразмера он ограничивает тепловое и электродинамическое воздействие короткого замыкания на кабели, шины, контакторы и другие компоненты. Для срабатывания не требуются внешний источник питания или электронный расцепитель.

Технические характеристики

Ниже приведены параметры, учитываемые при выборе цилиндрического предохранителя DEKraft:

• номинальный ток, задающий допустимый продолжительный режим вставки,
• номинальное напряжение, ограничивающее область безопасного применения,
• категория эксплуатации, определяющая диапазон защищаемых сверхтоков,
• времятоковая характеристика, связывающая перегрузку со временем плавления,
• отключающая способность, не меньшая расчетного тока короткого замыкания,
• типоразмер цилиндра, обеспечивающий совместимость с держателем,
• потери мощности, влияющие на нагрев модульной сборки,
• пропускаемая энергия I2t, характеризующая тепловое воздействие,
• условия эксплуатации и селективность защитных ступеней.

Номинал должен пропускать рабочий ток без перегрева и обеспечивать отключение поврежденного участка. Его необоснованное увеличение нарушает защиту проводника. Для двигателей, трансформаторов и импульсных источников питания анализируют кратность и длительность пускового броска. Отключающую способность сопоставляют с расчетным аварийным током.

Принцип работы

Ток проходит через плавкий элемент с заданными геометрией и сопротивлением. В штатном режиме теплота рассеивается через наполнитель, корпус и держатель. При перегрузке температура проводника возрастает до его расплавления. При коротком замыкании процесс развивается быстрее, поэтому цепь отключается до установления полного аварийного тока. После разрушения перемычки возникает электрическая дуга. Наполнитель поглощает энергию, дробит разряд и повышает сопротивление канала. Ток снижается, формируя электрический разрыв. Такое действие уменьшает I2t и пиковую нагрузку на защищаемые компоненты.

Особенности конструкции

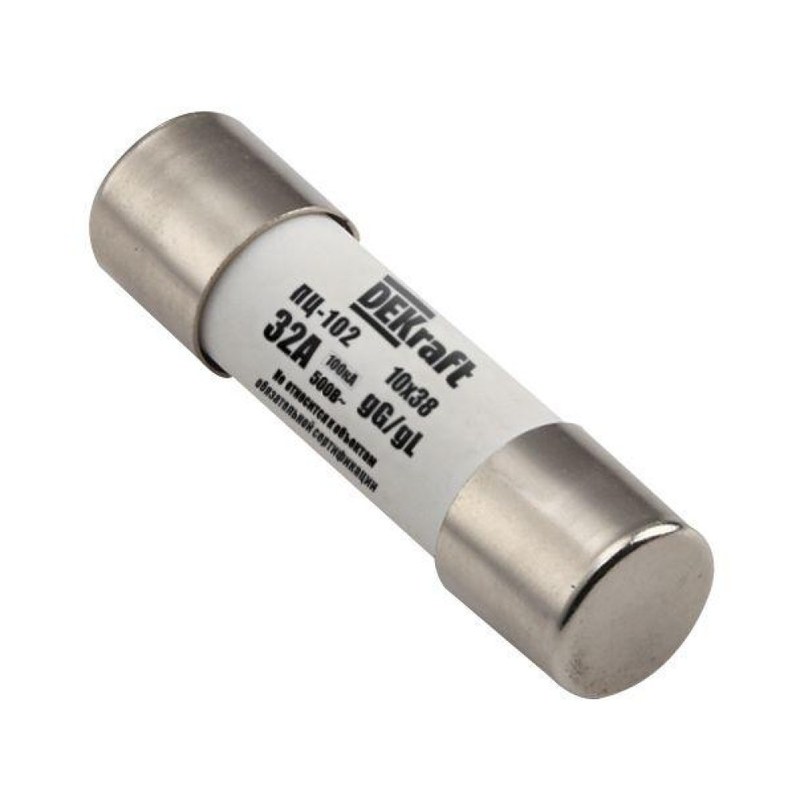

Изделие имеет термостойкий цилиндрический корпус и металлические колпачки на торцах. Внутри расположен калиброванный плавкий элемент с дугогасящим наполнителем. Корпус локализует процессы при отключении, а колпачки передают ток к перемычке. Ослабленный прижим, загрязнение или окисление контактов вызывают локальный перегрев. Цилиндрическая форма упрощает монтаж и замену вставки. Одинаковый размер не подтверждает равенство электрических свойств: изделия различаются по номиналу, категории применения, напряжению и отключающей способности. Перед заменой проверяют маркировку и проектные требования.

Выбор и координация защиты

Инженерная проверка охватывает нормальные, пусковые и аварийные режимы. Перед применением выполняют следующие действия:

• определяют расчетный ток нагрузки и допустимый ток проводника,
• устанавливают максимальное рабочее напряжение цепи,
• рассчитывают ток короткого замыкания в месте монтажа,
• проверяют категорию применения и времятоковую кривую,
• сопоставляют I2t с термической стойкостью оборудования,
• оценивают селективность с соседними ступенями защиты,
• учитывают температуру внутри шкафа и взаимный нагрев аппаратов,
• проверяют типоразмер и характеристики держателя.

Селективность обеспечивают согласованием характеристик последовательно установленных вставок. При повреждении должна отключаться ближайшая ступень, сохраняя работу исправной части установки. Для чувствительных компонентов учитывают пропускаемую энергию. Если задан предельный I2t, характеристика предохранителя не должна его превышать.

Монтаж и эксплуатация

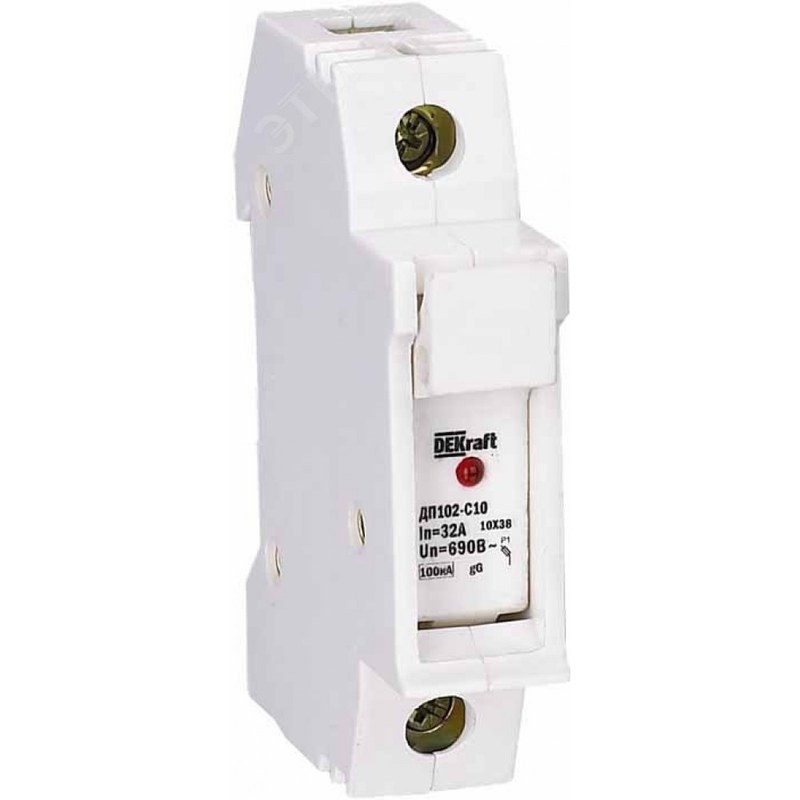

Перед установкой цепь обесточивают, подтверждают отсутствие напряжения и сверяют маркировку с проектом. Вставку закрепляют в исправном держателе без перекоса и загрязнений. Зажимы затягивают с нормированным моментом: слабая затяжка повышает сопротивление, а чрезмерное усилие деформирует детали. При эксплуатации контролируют нагрев держателя, изоляцию и отсутствие следов дуги. Сработавшую вставку не ремонтируют, а заменяют изделием с теми же расчетными параметрами. До включения устраняют причину сверхтока. Больший номинал без перерасчета цепи создает риск перегрева кабеля.

Области применения

Цилиндрические предохранители DEKraft используют в распределительных, управляющих и вспомогательных цепях. Основными областями применения являются:

• защита кабельных линий и ответвлений в низковольтных щитах,
• вводные и отходящие цепи шкафов управления,
• цепи питания контакторов, реле и исполнительных устройств,
• защита трансформаторов и источников питания с учетом пускового тока,
• распределение питания в системах автоматизации,
• цепи освещения, обогрева и технологического оборудования,
• локальная защита функциональных узлов машин и установок.

Таким образом, цилиндрический предохранитель DEKraft защищает низковольтную цепь от теплового и электродинамического воздействия сверхтока. Эффективность определяется расчетом номинала, отключающей способности, характеристики и I2t, а также совместимостью с держателем. Правильный монтаж сохраняет заданные свойства защиты. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку цилиндрических предохранителей DEKraft для электротехнических систем.
