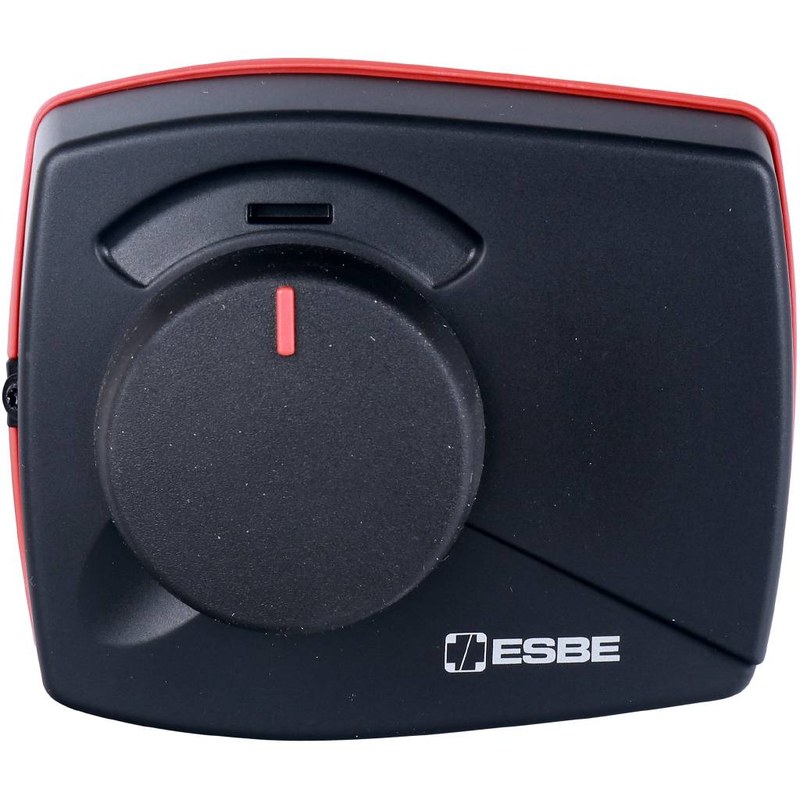

Приводы ESBE ARA659 — точное управление регулирующей арматурой

Привод ESBE ARA659 предназначен для автоматического управления поворотными смесительными и переключающими клапанами в системах отопления, охлаждения и технологического теплоснабжения. Устройство преобразует электрический управляющий сигнал в угловое перемещение вала клапана, изменяя соотношение смешиваемых потоков либо направление движения теплоносителя. ARA659 относится к компактным электромеханическим приводам серии ARA600. Модель рассчитана на питание 24 В переменного тока, пропорциональное управление и поворот исполнительного механизма на 90.

Технические характеристики

Параметры ARA659 определяют совместимость привода с автоматикой и клапаном. При проектировании учитывают питание, тип команды, рабочий угол, момент и продолжительность полного хода. К основным характеристикам относятся:

• напряжение питания 24 В переменного тока,
• пропорциональное управление аналоговым сигналом постоянного напряжения,
• рабочий угол поворота 90,
• крутящий момент около 6 Н·м,
• период перемещения на полный угол около 120 с,
• электромеханический редукторный принцип действия,
• визуальная индикация положения клапана,
• возможность ручного перевода исполнительного механизма,
• установка непосредственно на совместимый поворотный клапан.

Принцип работы и регулирование

Привод получает аналоговую команду от контроллера и преобразует ее в заданное угловое положение клапана. Электронная часть обрабатывает входной сигнал и включает электродвигатель в требуемом направлении. Вращение передается через редуктор, который уменьшает скорость и повышает момент на выходе. После достижения положения, соответствующего заданию, движение прекращается. В смесительном контуре поворот регулирующего элемента изменяет долю горячего и обратного теплоносителя. Контроллер рассчитывает воздействие по сигналам датчиков, а ARA659 механически реализует команду. Пропорциональное управление позволяет фиксировать клапан в промежуточных положениях, что необходимо для устойчивого поддержания температуры. Рабочий цикл включает следующие операции:

• формирование контроллером сигнала требуемого положения,
• обработку входной команды электронной схемой привода,
• подачу команды электродвигателю,
• передачу вращения через понижающий редуктор,
• поворот выходного механизма и клапана,

• остановку после достижения требуемого положения.

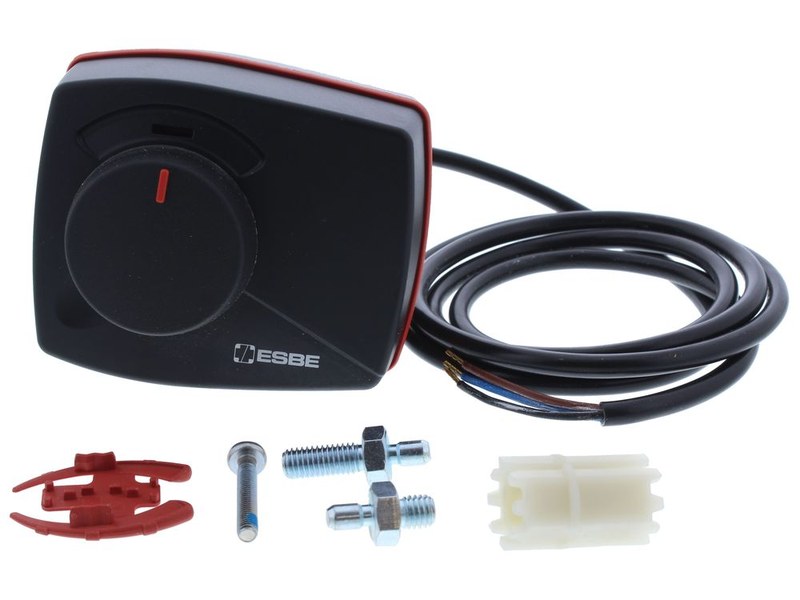

Конструктивные особенности

Корпус ARA659 объединяет двигатель, редуктор, электронные элементы и выходной узел. Многоступенчатая передача преобразует высокую скорость ротора в медленное контролируемое движение с моментом, достаточным для штатного поворота клапана. Индикатор позволяет визуально контролировать положение регулирующего элемента. Ручное управление применяется при монтаже, проверке направления хода и сервисных операциях без команды системы автоматики. К основным конструктивным решениям относятся:

• электродвигатель с редукторной передачей,
• выходной механизм ограниченного углового перемещения,
• соединение с совместимой арматурой ESBE,
• корпус для размещения механических и электрических узлов,
• индикатор текущего положения,
• механизм ручного управления.

Монтаж и электрическая интеграция

Перед установкой проверяют свободное вращение клапана, исходное положение рабочего органа и соответствие привода клапанному узлу. Крепление выполняют без перекоса и дополнительной осевой нагрузки на вал. После фиксации подключают питание и управляющую линию, затем проверяют движение при минимальном, промежуточном и максимальном значениях команды. При включении ARA659 в систему автоматики необходимо:

• использовать питание с параметрами, соответствующими исполнению привода,
• соблюдать схему электрического подключения,
• разделять сигнальные и силовые цепи при прокладке кабелей,
• исключать заклинивание клапана по всему диапазону поворота,
• согласовывать направление управляющего сигнала с требуемым направлением движения,
• проверять крайние положения после монтажа,
• обеспечивать доступ к индикатору и механизму ручного управления.

Области применения

ARA659 используется в регулирующих узлах, где требуется автоматическое изменение положения поворотного клапана. Наиболее характерная задача — управление смесительным контуром с дозированным подмешиванием обратного теплоносителя. Типовые области применения:

• смесительные узлы водяного отопления,
• контуры теплого пола,
• системы регулирования теплоносителя вентиляционных установок,
• контуры охлаждения с поворотными клапанами,
• локальные тепловые пункты,
• распределительные гидравлические контуры,
• технологические установки с регулируемым перераспределением жидкостных потоков.

Эксплуатационные особенности и преимущества

Корректность регулирования определяется совместной работой привода, клапана, контроллера и гидравлической схемы. Клапан должен свободно перемещаться в полном диапазоне; использование привода для преодоления заклинивания создает повышенную нагрузку на двигатель и редуктор. В эксплуатации контролируют крепление, кабельные соединения и управляющий сигнал. Технические преимущества ARA659:

• пропорциональное позиционирование регулирующего клапана,
• питание 24 В для интеграции в низковольтные цепи автоматики,
• плавное движение благодаря редукторной передаче,
• крутящий момент, рассчитанный на совместимую поворотную арматуру,
• угол 90, соответствующий кинематике смесительных клапанов,
• ручное управление для наладочных и эксплуатационных операций,
• визуальный контроль текущего положения,
• компактная установка непосредственно на клапане.

Таким образом, ESBE ARA659 представляет собой электромеханический привод для пропорционального управления поворотной регулирующей арматурой. Сочетание питания 24 В, аналогового управления, редукторного механизма и рабочего угла 90 обеспечивает контролируемое изменение положения клапана в системах отопления, охлаждения, вентиляции и технологического теплоснабжения. Для надежной работы требуется правильный монтаж и свободный ход клапана. Компания «Олниса» осуществляет поставку ESBE ARA659 и другого промышленного оборудования для инженерных и технологических систем.
