Трассоискатели Fluke — точное обнаружение кабелей и линий

Трассоискатель Fluke представляет собой прибор для обнаружения скрытых электрических проводников, кабельных линий в строительных конструкциях, каналах, грунте. Основная задача оборудования заключается в формировании и распознавании электрического сигнала, распространяющегося по исследуемому проводнику. Такой принцип позволяет локализовать трассу без вскрытия стен, демонтажа отделки. Трассоискатель применяется при ремонте электросетей, поиске повреждений, идентификации кабелей, проверке фактической прокладки.

Технические характеристики и функциональные параметры

Для трассоискателей Fluke существенны чувствительность приемника, стабильность тестового сигнала, возможность работы с различными электрическими цепями и качество индикации. На дальность и точность влияют глубина залегания линии, материал стены или грунта, наличие экранов, параллельных проводников, арматуры и сторонних электромагнитных полей. Поэтому инженерная оценка основывается не только на наличии сигнала, но и на изменении его уровня по маршруту. К типовым функциональным параметрам относятся:

• поиск скрытой проводки и кабельных трасс,
• идентификация отдельных проводников в пучке или распределительном узле,
• обнаружение разрывов и нарушений непрерывности цепи,
• поиск коротких замыканий при допустимой схеме подключения,
• определение связанных с линией предохранителей и автоматических аппаратов,
• регулировка чувствительности приемного канала,
• визуальная и звуковая индикация уровня сигнала,
• работа в строительных конструкциях.

Принцип работы и измерительный тракт

Работа трассоискателя основана на взаимодействии передатчика и приемника. Передатчик подключается к исследуемой линии, после чего вокруг проводника формируется переменное электромагнитное поле. Приемник регистрирует это поле, преобразует его в электрический сигнал и отображает уровень обнаружения. По изменению интенсивности и устойчивости приема определяется направление кабеля, положение ответвлений и зона возможного дефекта. Исследование может выполняться на обесточенных либо находящихся под напряжением цепях, если это допускается конкретным комплектом. Ключевыми принципами работы являются:

• передача идентифицируемого сигнала по металлическому проводнику,
• регистрация электромагнитного поля приемным трактом,
• оценка амплитуды сигнала по мере перемещения датчика,
• локализация маршрута по максимуму или устойчивой зоне индикации,
• сужение области поиска при приближении к кабелю,
• сопоставление результатов в нескольких точках для исключения ложной трассы.

Конструкция и особенности эксплуатации

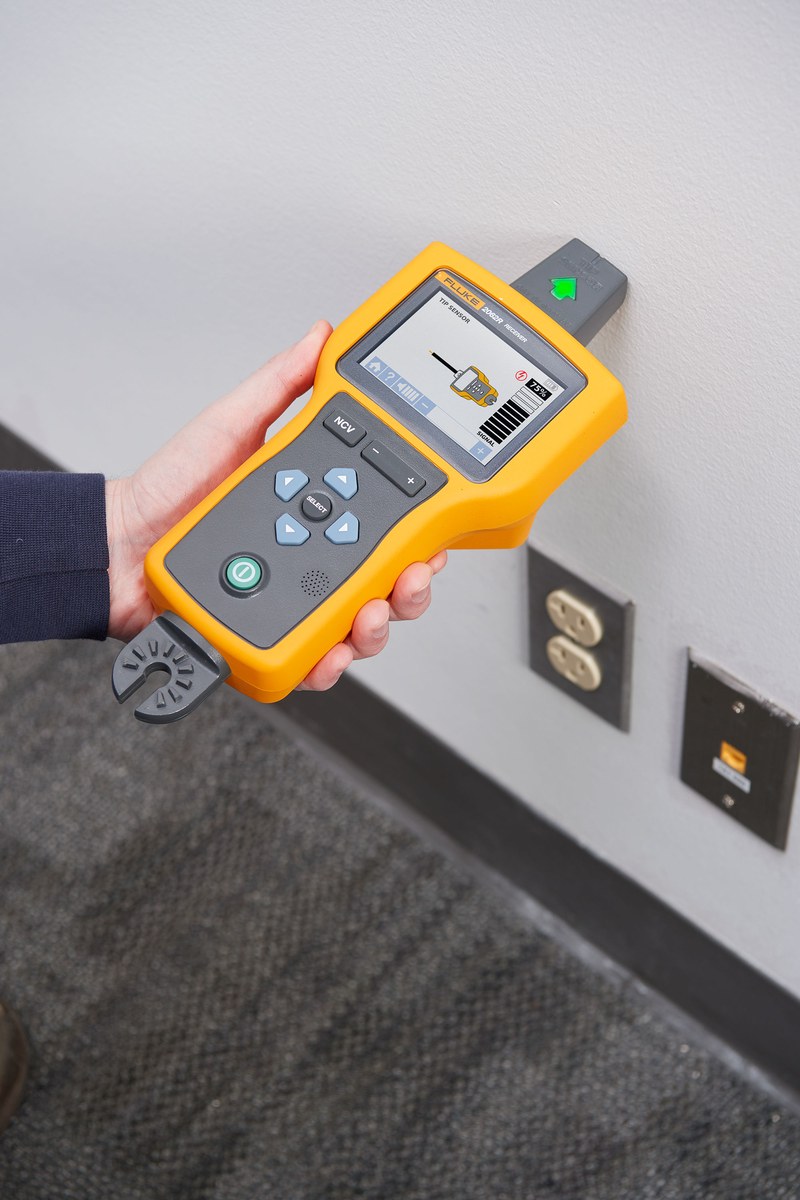

Конструктивно трассоискатель включает генератор испытательного сигнала, приемный блок, органы управления, индикатор и автономное питание. Разделение на передающую и приемную части позволяет работать на расстоянии от точки подключения. Переносное исполнение рассчитано на применение в распределительных щитах, технических помещениях и на участках инженерных коммуникаций. Перед поиском необходимо определить состояние цепи, исключить недопустимые режимы и выбрать схему соединения передатчика. На результат влияет качество электрического контакта. При работе с обесточенной линией желательно уменьшать паразитные связи с соседними проводниками, а при наличии нескольких кабелей выполнять контрольные проходы с разных направлений. Чувствительность приемника изменяют по мере приближения к трассе: чрезмерно высокий уровень расширяет зону приема и уменьшает точность локализации. Практическая последовательность работы включает:

• визуальную проверку кабеля и доступных точек подключения,
• определение наличия рабочего напряжения,
• подключение передатчика по допустимой схеме,
• выбор режима поиска и исходной чувствительности,
• контроль устойчивого сигнала возле точки подключения,
• перемещение приемника поперек предполагаемой трассы,
• фиксацию линии по максимальному и стабильному уровню,
• повторное измерение при сниженной чувствительности для уточнения положения.

Области применения

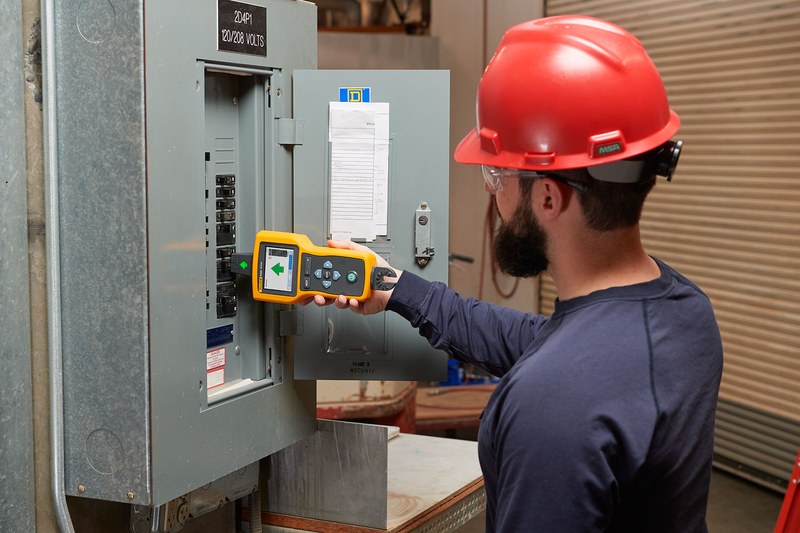

Трассоискатели Fluke применяются при обслуживании силовых и слаботочных сетей, реконструкции зданий, диагностике кабельной инфраструктуры и локализации скрытых коммуникаций. Прибор полезен, когда документация отсутствует, не отражает фактическую прокладку либо требуется проверить линию без разрушения конструкции. Основными областями применения являются:

• поиск кабелей в стенах, перекрытиях и монтажных каналах,
• трассировка линий внутри распределительных систем,
• идентификация проводников перед ремонтом или переключением,
• поиск места обрыва электрической цепи,
• определение направления трассы перед сверлением и штроблением,
• проверка скрытых ответвлений и соединений,
• диагностика проводки при модернизации инженерных сетей,
• контроль фактического маршрута коммуникаций на действующем объекте.

Таким образом, трассоискатель Fluke является прикладным инструментом для локализации скрытых проводников, идентификации кабельных линий и поиска отдельных видов повреждений без избыточного демонтажа конструкций. Эффективность применения определяется правильным подключением передатчика, выбором режима приемника и интерпретацией изменения сигнала по маршруту. Для профессиональной эксплуатации важны повторяемость измерений, контроль помех и соблюдение требований электробезопасности. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку трассоискателей Fluke для задач технической эксплуатации, ремонта и обслуживания инженерной инфраструктуры.
