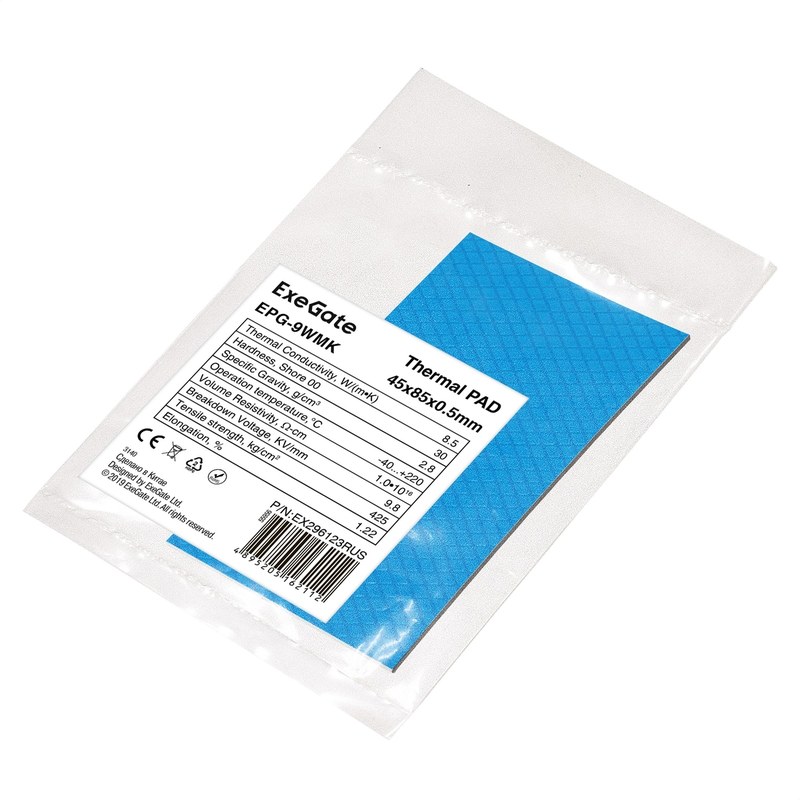

Термопрокладка ExeGate EPG 9W/mK — эффективный теплоотвод для электронных компонентов

Термопрокладка ExeGate EPG-9WMK представляет собой эластичный теплопроводящий материал для передачи теплоты от электронного компонента к радиатору, корпусу либо распределительной пластине. Она заполняет зазоры и неровности сопрягаемых поверхностей. Обозначение 9WMK указывает на заявленную теплопроводность 9 Вт/(м·К). Итоговая температура зависит также от толщины интерфейса, площади и плотности контакта, мощности источника и характеристик охладителя.

Технические характеристики

К ключевым характеристикам относятся:

• номинальная теплопроводность 9 Вт/(м·К),
• электрическая изоляция сопряжения,
• эластичная структура для заполнения неровностей и зазоров,
• листовой формат, допускающий раскрой по контуру охлаждаемой зоны,
• толщина, выбираемая по фактическому монтажному промежутку,
• рабочая площадь, определяемая размерами детали,
• деформируемость под прижимной нагрузкой без растекания,
• совместимость с радиаторами и теплораспределительными деталями.

Тепловое сопротивление однородного слоя приближенно равно отношению толщины к произведению теплопроводности и площади контакта. Увеличение толщины повышает температурный перепад, а расширение полезной площади снижает его. Дополнительно учитывают сопротивление границ раздела, зависящее от прижима и прилегания.

Принцип передачи теплоты

В электронном узле энергия проходит от корпуса компонента через прокладку к охлаждающей детали за счет теплопроводности. Мягкая матрица деформируется и вытесняет воздух из микрополостей. Поскольку воздух проводит теплоту существенно хуже специализированного интерфейса, незаполненные участки увеличивают сопротивление тракта. Прокладка не заменяет радиатор: она формирует путь до элемента, который рассеивает энергию или передает ее корпусу. Расчетная последовательность включает следующие операции:

• определение максимальной мощности компонента,
• измерение монтажного зазора,
• выбор минимальной толщины для перекрытия промежутка,
• проверку допустимого сжатия и распределения прижимного усилия,
• оценку сопротивления интерфейса и остальных звеньев охлаждающего тракта,
• сопоставление расчетной температуры с пределом для компонента,
• испытание узла под длительной нагрузкой при максимальной внешней температуре.

Если один радиатор накрывает элементы разной высоты, геометрию проверяют для каждого участка. Толстый слой ухудшает теплоотвод, а слишком тонкий оставляет воздушные области. Избыточный прижим создает риск изгиба платы, повреждения микросхемы или выдавливания материала.

Конструктивные особенности

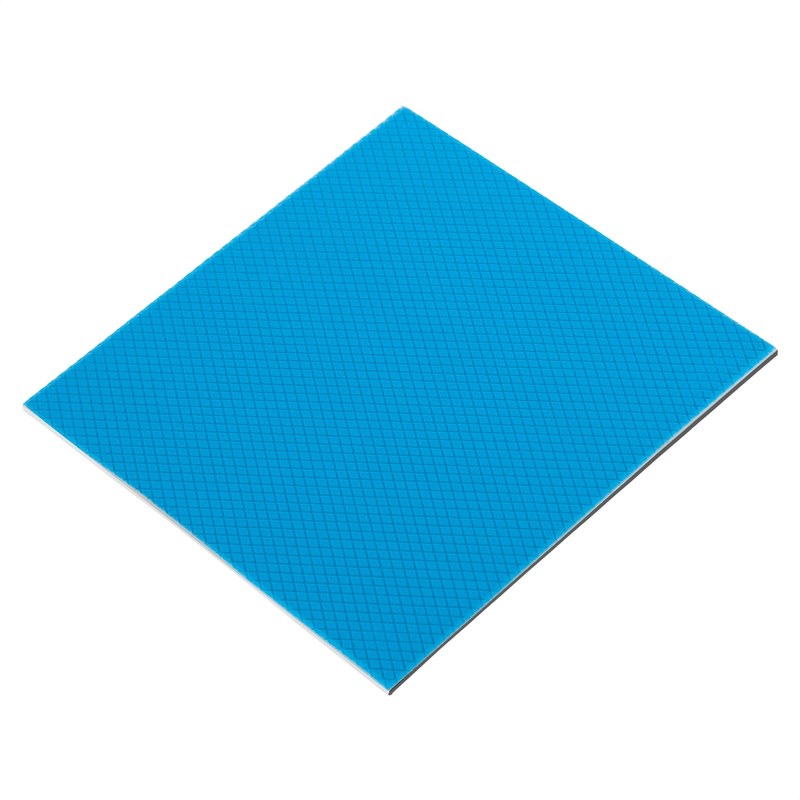

ExeGate EPG-9WMK выполнена в виде податливого листового интерфейса, повторяющего микрорельеф деталей и сохраняющего геометрию при сборке. В отличие от термопасты прокладка компенсирует заметные промежутки, не требует дозирования и электрически разделяет поверхности. Материал разрезают чистым острым инструментом по контуру компонента, не допуская надрывов, загрязнения, складок и растяжения. Защитные пленки удаляют с обеих сторон непосредственно перед монтажом. Заготовка должна перекрывать теплонагруженную поверхность, не попадать на разъемы и не препятствовать посадке радиатора. Стыковка обрезков формирует неоднородности, а сложение слоев увеличивает толщину и тепловое сопротивление. Крепеж затягивают равномерно, сохраняя параллельность сопрягаемых плоскостей.

Области применения

Прокладку применяют там, где источник нагрева отделен от охладителя конструктивным промежутком. Типовыми направлениями являются:

• графические адаптеры с охлаждением памяти и силовых цепей,
• материнские платы с радиаторами на преобразователях питания,
• накопители и контроллеры с теплораспределительными пластинами,
• источники питания, преобразователи и инверторы,
• сетевое, телекоммуникационное и серверное оборудование,
• промышленные контроллеры и вычислительные модули в закрытых корпусах,
• светотехническая электроника и устройства с локальным нагревом.

В серийной аппаратуре учитывают допуски корпусов, плат, стоек и радиаторов. Интерфейс должен сохранять контакт при сборочных отклонениях, не создавая опасной нагрузки. Толщину старой прокладки нельзя надежно определять после разборки: длительное сжатие меняет геометрию. Необходимо измерять зазор либо использовать документацию устройства.

Монтаж и контроль

Перед установкой оборудование обесточивают, накопительные элементы разряжают, а поверхности очищают от пыли, масла и прежнего интерфейса. Прокладку размещают без смещения и воздушных карманов, после чего вертикально устанавливают охладитель. Его перемещение после контакта может растянуть материал. Контроль качества монтажа предусматривает:

• полное удаление защитных пленок,
• соответствие толщины измеренному зазору,
• перекрытие всей расчетной зоны теплопередачи,
• отсутствие разрывов, складок и посторонних частиц,
• равномерный прижим без перекоса радиатора,
• отсутствие контакта с разъемами и подвижными деталями,
• проверку температуры после выхода оборудования на установившийся режим.

Снятую прокладку не применяют повторно при остаточной деформации, разрыве или загрязнении. Температуру оценивают при сопоставимых оборотах вентиляторов, нагрузке и внешних условиях. Ее рост после обслуживания указывает на неверную толщину, неполное прилегание, недостаточный прижим либо нарушение дальнейшего отвода теплоты.

Таким образом, ExeGate EPG-9WMK является теплопроводящим электроизоляционным интерфейсом для компенсации зазоров между электронными компонентами и охлаждающими деталями. Результат определяется расчетом толщины и площади, чистотой поверхностей, равномерностью сжатия и возможностями радиатора. Корректный монтаж снижает контактное тепловое сопротивление и поддерживает устойчивую работу аппаратуры. Компания «Олниса» осуществляет поставку ExeGate EPG-9WMK и другого промышленного оборудования для комплектации технических систем.
