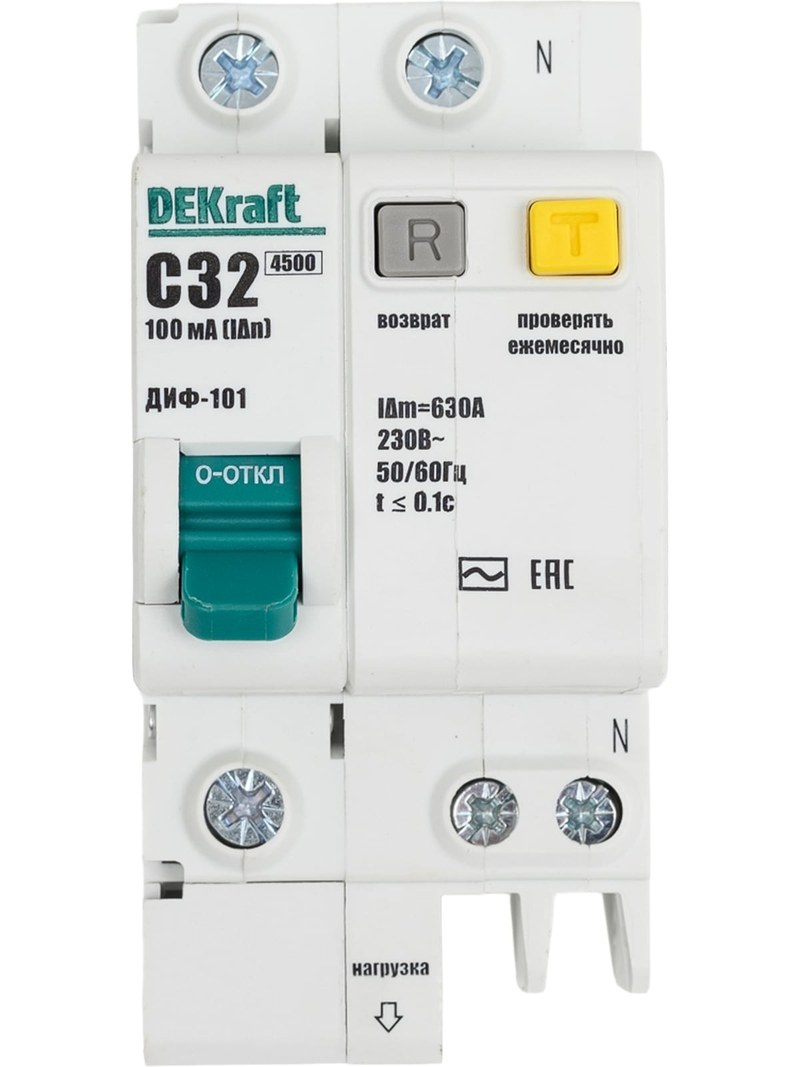

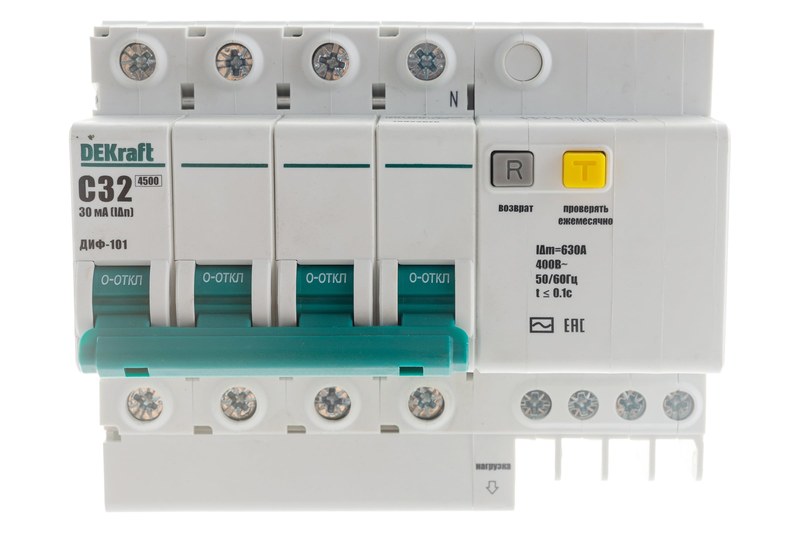

Электромеханический дифавтомат DEKraft — надежная защита электрических сетей от утечек тока и перегрузок
Электромеханический дифференциальный автомат DEKraft совмещает отключение линии при сверхтоке и дифференциальном токе. Он ограничивает последствия перегрузки, короткого замыкания и повреждения изоляции в сетях. Аппарат объединяет автоматический выключатель с тепловым и электромагнитным расцепителями и дифференциальный узел, обнаруживающий токовый небаланс рабочих проводников. Исполнение и характеристики определяются каталожным обозначением модели.
Основные параметры
При выборе исполнения проверяют следующие параметры:
- номинальное рабочее напряжение и частота сети,
- число полюсов и способ коммутации нейтрали,
- номинальный ток In, согласованный с допустимым током кабеля,
- времятоковая характеристика, учитывающая пусковые токи нагрузки,
- номинальный отключающий дифференциальный ток In,
- тип дифференциальной чувствительности,
- номинальная отключающая способность относительно ожидаемого тока короткого замыкания,
- допустимые температура, влажность и условия монтажа.
Принцип работы
В исправной цепи мгновенная сумма токов рабочих проводников близка к нулю. Их магнитные потоки в сердечнике дифференциального трансформатора взаимно компенсируются. Если изоляция повреждена либо токоведущая часть замыкается на землю или корпус, доля тока уходит по пути, не проходящему через все измеряемые проводники. Возникает остаточный поток, соответствующий дифференциальному току. В электромеханическом исполнении этот поток воздействует на чувствительный элемент, который освобождает защёлку расцепителя. Привод размыкает контакты и отключает цепь. Отдельный источник питания для формирования команды дифференциального отключения не требуется; рабочие условия и пределы функционирования при изменении сетевого напряжения задаются конкретной конструкцией и проверяются по паспорту. Кнопка «Тест» подключает внутреннюю цепь, создающую искусственный небаланс. Её нажатие подтверждает срабатывание механизма, но не измеряет фактическую утечку и не заменяет испытание приборами.
Расчёт защиты
Характеристика мгновенного расцепления выбирается по пусковым режимам и условиям автоматического отключения повреждения. Условные кривые B, C и D различаются порогами электромагнитного срабатывания; более высокий порог уменьшает вероятность отключения от кратковременного пуска, но требует проверки петли короткого замыкания. Отключающая способность должна быть не ниже ожидаемого тока КЗ в месте установки. Координацию с вышестоящей защитой оценивают по расчётным времятоковым характеристикам, а не по совпадению надписей на лицевых панелях. Чувствительность дифференциального узла выбирают по функции цепи, нормируемым требованиям и суммарным естественным токам утечки. Уставку 30 мА применяют в соответствующих конечных цепях как дополнительную защиту от поражения электрическим током; значения 100 и 300 мА могут применяться для других задач защиты при наличии обоснования проектом. Такой аппарат не отменяет защитное заземление, уравнивание потенциалов, изоляцию и автоматическое отключение питания. Дифференциальный автомат не гарантирует безопасность при любом способе прикосновения и не заменяет комплекс защитных мер.
Монтаж и проверка
Аппарат монтируют в распределительном щите, обычно на DIN-рейке. Перед работами линию отключают и проверяют отсутствие напряжения. Входные и отходящие проводники подключают согласно схеме изготовителя; изоляцию снимают на заданную длину, жилу заводят в зажим без надрезов и затягивают с установленным моментом. Слабый контакт вызывает переходный нагрев, а чрезмерная затяжка может повредить клемму. Сечение и число проводников на зажим должны соответствовать документации изделия. Нейтраль каждого защищаемого участка проводят через свой полюс АВДТ и не объединяют за аппаратом с нейтралями других групп. Связь N с PE после дифавтомата способна вызвать срабатывания и нарушить контроль токов. Через дифференциальный трансформатор пропускают все рабочие проводники защищаемой цепи; PE оставляют вне измерительного контура. В трёхфазной схеме пропуск одного рабочего проводника создаёт ложный небаланс при нормальной нагрузке.
Область применения
Дифференциальный автомат применяют для отдельных линий в распределительных щитах жилых, общественных и промышленных объектов, если выбранное исполнение соответствует напряжению, току нагрузки, ожидаемому КЗ и условиям окружающей среды. Локальная защита облегчает отделение неисправной ветви от остальной установки. Для двигателей учитывают пусковые токи, совместимость с контактором и необходимость отдельной защиты от перегрузки двигателя. АВДТ не следует использовать для произвольной частой коммутации, если такая операция не предусмотрена характеристиками изделия.
Таким образом, эжлектромеханический дифавтомат DEKraft совмещает защиту от сверхтока и утечки. Для корректной работы проверяют модель, кабель, сеть, соблюдают схему нейтрали, выполняют монтаж и контроль срабатывания по регламенту. Компания «Олниса» поставляет промышленное оборудование для электроснабжения объектов.
