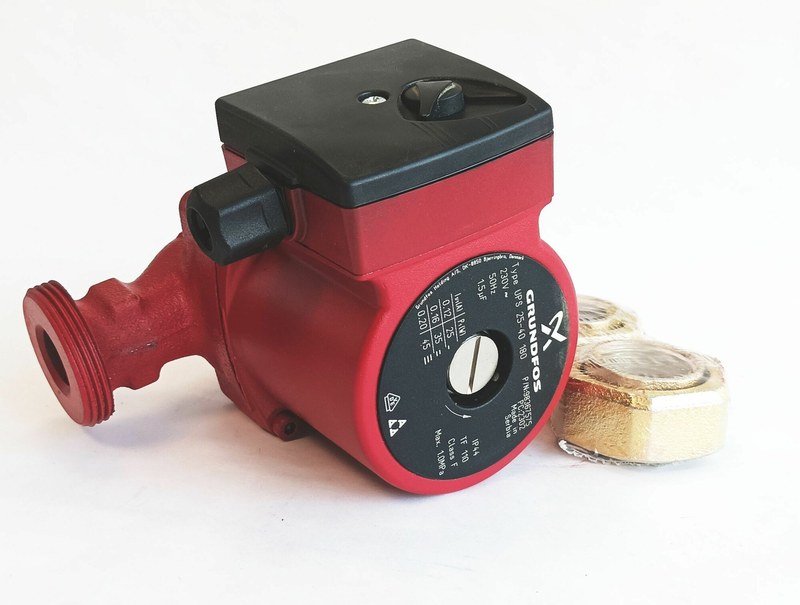

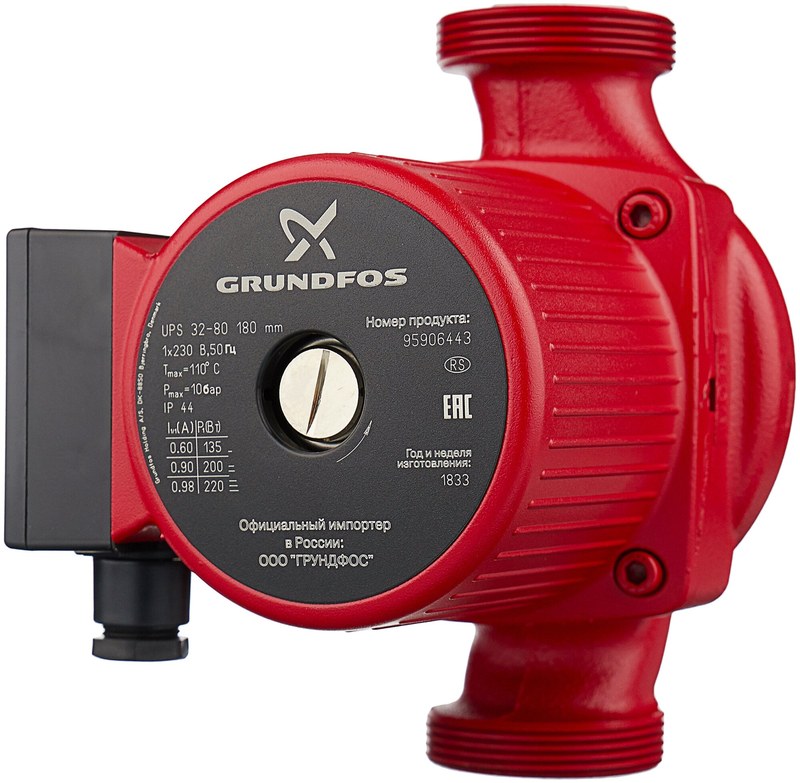

Циркуляционный насос Grundfos UPS серии 100: надежность и удобство эксплуатации

Grundfos UPS серии 100 — семейство циркуляционных насосов с мокрым ротором для циркуляции теплоносителя в замкнутых контурах. Оборудование поддерживает расход там, где естественная циркуляция недостаточна для требуемого теплообмена. Три скорости позволяют согласовать работу агрегата с сопротивлением сети. Напор, подача, мощность и присоединение зависят от типоразмера, поэтому рабочую точку определяют по кривой данного исполнения.

Принцип работы

Поток поступает через всасывающий патрубок к центру рабочего колеса, получает энергию от лопаток и перемещается к периферии. В отводе часть динамического напора преобразуется в статическое давление. Ротор двигателя и колесо образуют общий вращающийся узел. Рабочая среда охлаждает двигатель и смазывает подшипники скольжения, а герметичная гильза отделяет роторную полость от статора. Компоновка исключает проход вала наружу и применение торцевого уплотнения. Рабочий процесс характеризуют следующие положения:

• подача определяется пересечением кривой насоса и характеристики сети,
• напор уменьшается при увеличении объемного расхода,
• три ступени частоты вращения формируют три гидравлические кривые,
• потери давления в трубопроводе возрастают приблизительно пропорционально квадрату расхода,
• электрическая энергия последовательно преобразуется в механическую энергию ротора и энергию потока,
• жидкость непрерывно отводит теплоту от внутренних деталей.

Технические характеристики

Серия включает насосы разных размеров, поэтому приведенные пределы описывают линейку, а не одну модификацию. Типовые параметры представлены ниже:

• питание однофазных исполнений — 1 × 230 В, 50 Гц,
• питание отдельных трехфазных исполнений — 3 × 400 В, 50 Гц,
• число вручную выбираемых скоростей — 3,
• максимальный напор в зависимости от модели — ориентировочно от 4 до 12 м,
• наибольшая подача крупных исполнений — приблизительно до 50 м3/ч,
• температура перекачиваемой жидкости — обычно от −10 до +120 C,
• максимальное рабочее давление распространенных вариантов — 10 бар,
• класс изоляции электродвигателя — F,
• степень защиты большинства модификаций — IP44,
• условный проход соединений — ориентировочно от DN 20 до DN 100,
• монтажная длина резьбовых моделей — преимущественно 130 или 180 мм.

Потребляемая мощность и ток зависят от ступени и нагрузки. Первая скорость обеспечивает минимальные расход и напор, вторая создает промежуточную характеристику, третья реализует верхний режим модели. Завышенная скорость вызывает шум арматуры, рост перепада и лишнее энергопотребление. При недостаточной скорости снижаются циркуляция и тепловая мощность. Настройку начинают с нижней ступени и повышают при недостаточном расходе.

Конструкция оборудования

Проточная часть состоит из корпуса, каналов и рабочего колеса. Корпус отопительных модификаций обычно изготовлен из чугуна; для иных сред предусмотрены специальные исполнения. Ротор установлен на подшипниках скольжения внутри разделительной гильзы. Клеммная коробка содержит контакты и переключатель. Резьбовые или фланцевые патрубки выбирают по диаметру трубопровода. Конструкция не имеет муфты между двигателем и гидравлическим узлом. Ключевые конструктивные признаки включают:

• мокрый ротор без наружного вентилятора охлаждения,
• единый вал ротора и рабочего колеса,
• подшипники скольжения со смазыванием рабочей жидкостью,
• герметичную гильзу между роторной полостью и статором,
• ручной переключатель трех частот вращения,
• разъемное соединение корпуса с моторным модулем,
• резьбовое либо фланцевое присоединение в зависимости от исполнения.

Монтаж и ввод в работу

Насос устанавливают с горизонтальным валом, а направление потока совмещают со стрелкой на корпусе. Иное положение ухудшает смазывание опор. Клеммную коробку защищают от конденсата. До и после агрегата размещают запорную арматуру. Трубопровод не должен передавать на патрубки изгибающие нагрузки и вибрацию. Электрическую цепь выполняют с заземлением и защитным аппаратом, соответствующим току модели. Порядок подготовки включает:

• промывку трубопроводов до монтажа,
• установку по стрелке потока при горизонтальном положении вала,
• заполнение контура подготовленным теплоносителем,
• удаление воздуха из системы и полости насоса,
• проверку соединений под рабочим давлением,
• подключение питания и защитного проводника,
• кратковременный пуск с контролем шума и вибрации,
• выбор минимальной скорости, обеспечивающей расчетную циркуляцию.

Области применения

Насосы используют в контурах с постоянной или ступенчато настраиваемой циркуляцией. Основные области эксплуатации включают:

• однотрубные и двухтрубные системы радиаторного отопления,
• первичные и вторичные кольца котельных,
• смесительные узлы напольного отопления,
• контуры теплообменников вентиляционных установок,
• системы теплоснабжения общественных и производственных зданий,
• замкнутые линии охлаждения технологического оборудования,
• рециркуляционные линии при использовании подходящего материала корпуса.

Таким образом, Grundfos UPS серии 100 — циркуляционные насосы с мокрым ротором и тремя скоростями для длительной работы в замкнутых системах. Эффективность определяется корректной рабочей точкой, горизонтальным положением вала, заполнением проточной части и соблюдением ограничений по давлению, температуре и качеству жидкости. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку насосов Grundfos для инженерных и технологических объектов. «Олниса» обеспечивает поставку требуемых исполнений серии согласно обозначению и комплектности заказа.
