Датчик температуры Eliwell NTC для систем охлаждения и климатической техники

Датчик Eliwell NTC преобразует температуру среды в изменение электрического сопротивления, воспринимаемое электронным регулятором. Чувствительным элементом служит терморезистор с отрицательным температурным коэффициентом: при нагреве его сопротивление уменьшается, при охлаждении возрастает. Зонды применяют в холодильных и климатических установках для измерения температуры, управления агрегатами и формирования аварийных сигналов. Контроллер определяет сопротивление термистора и переводит результат в температуру по заданной характеристике NTC. Точность зависит от совместимости входа, монтажа и состояния кабеля.

Принцип преобразования температуры

Зависимость сопротивления NTC-термистора от температуры нелинейна. Ее описывают коэффициентом, таблицей сопротивлений или уравнением Стейнхарта — Харта. Для распространенных зондов номинал составляет 10 кОм при 25 C, однако характеристику исполнения необходимо сверить с настройкой входа Eliwell. Несовпадение кривых создает систематическую ошибку во всем диапазоне. Измерительный цикл включает следующие операции:

• подачу стабилизированного напряжения на резистивную цепь,
• измерение сигнала аналого-цифровым преобразователем,
• расчет сопротивления чувствительного элемента,
• пересчет сопротивления в значение температуры,
• фильтрацию кратковременных помех,
• сравнение результата с уставками и аварийными пределами.

Электрические и метрологические параметры

Характеристики зонда зависят от термистора, оболочки и кабеля. Для холодильной автоматики типичен диапазон приблизительно от −50 до +110 C, но точные пределы задаются исполнением. Номинал 10 кОм относится только к 25 C. Погрешность складывается из допуска термистора, ошибки входа, сопротивления линии, саморазогрева и температурного градиента у наконечника. При оценке датчика учитывают следующие параметры:

• номинальное сопротивление при контрольной температуре, Ом,
• коэффициент, К,
• допуск сопротивления и температурную погрешность,
• рабочие пределы элементов, C,
• постоянную времени в измеряемой среде,
• электрическую прочность изоляции,
• защиту от влаги и конденсата,
• длину и сопротивление кабеля.

Конструктивное исполнение

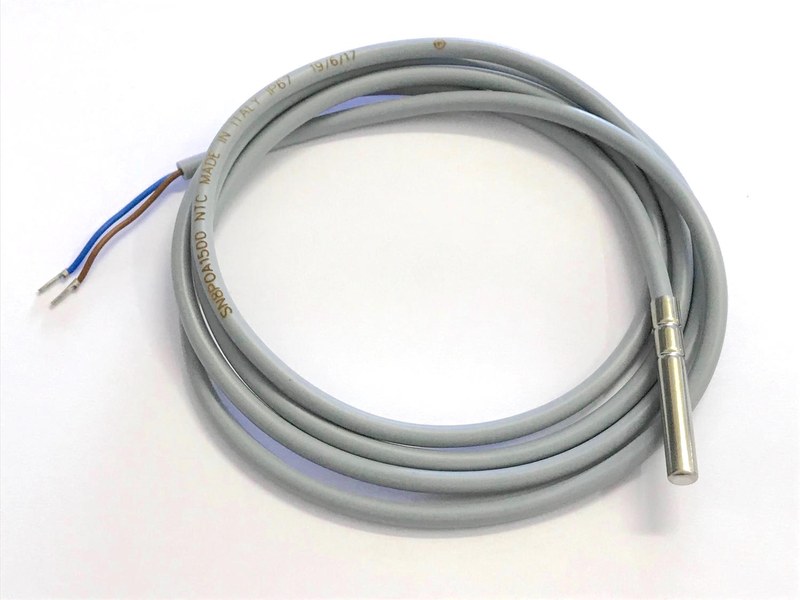

Термистор размещается в защитной гильзе или герметизированном наконечнике, изолирующем его от влаги и механической нагрузки. Металлическая оболочка обеспечивает прочность и быстрый тепловой контакт, а полимерная — электрическую изоляцию. Теплопроводный компаунд фиксирует элемент, ослабляет вибрацию и передает тепло от оболочки. Кабельный ввод герметизируется от капиллярного проникновения воды. Конструкция датчика содержит следующие элементы:

• NTC-термистор с нормированной температурной кривой,
• теплопроводный электроизоляционный заполнитель,
• защитный наконечник или металлическую гильзу,
• двухпроводный кабель с рассчитанной на эксплуатацию изоляцией,
• герметичный переход между кабелем и корпусом,
• разъем либо свободные концы для подключения к контроллеру.

Подключение и совместимость

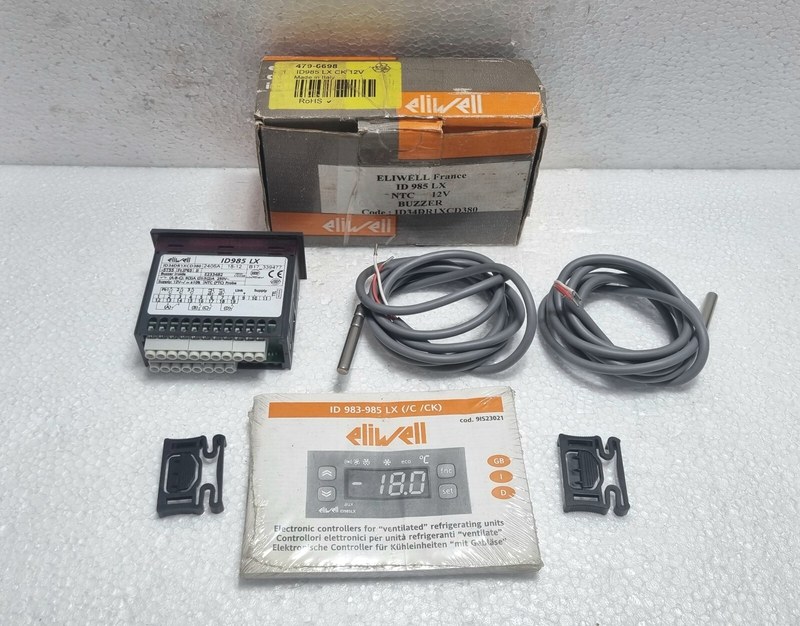

NTC-зонд подключают к соответствующему аналоговому входу без учета полярности. Каналы Pt100, Pt1000, PTC, термопары и 4–20 мА имеют другие схемы и шкалы. В контроллере задают тип датчика, единицу отображения, коррекцию, фильтрацию и реакцию на повреждение цепи. Кабель прокладывают отдельно от линий двигателей, контакторов и частотных преобразователей: импульсные наводки вызывают колебания показаний. Требования к цепи подключения включают:

• использование совместимого NTC-входа контроллера Eliwell,
• надежную фиксацию жил в клеммах,
• защиту соединений от влаги и загрязнений,
• разнесение измерительных и силовых линий,
• экранирование при сильной помехе,
• соблюдение допустимой длины линии,
• отказ от параллельного соединения зондов на одном входе.

Диагностика и контроль

Датчик проверяют омметром после отключения от контроллера. Сопротивление сопоставляют с таблицей NTC-кривой при известной температуре. Бесконечное значение указывает на обрыв, близкое к нулю — на короткое замыкание. Плавное уменьшение показаний при нагреве подтверждает реакцию термистора, но не его точность. Для сравнительной проверки зонд и эталон выдерживают рядом до теплового равновесия. Причинами недостоверных показаний могут быть:

• несовместимость градуировочной кривой входа и термистора,
• проникновение влаги в наконечник или кабельный ввод,
• повреждение изоляции при монтаже и обслуживании,
• ослабление контакта в клеммной колодке,
• электромагнитные помехи от силового оборудования,
• неправильное положение зонда относительно потока,
• тепловая инерция гильзы при быстром изменении режима.

Таким образом, датчик Eliwell NTC образует с контроллером единую измерительную цепь, поэтому устойчивость регулирования зависит от характеристики термистора, настройки входа, монтажа и состояния проводки. Герметизированный зонд позволяет контролировать воздух, жидкость и поверхности теплообменного оборудования. Соблюдение требований к совместимости, расположению и защите кабеля снижает погрешность, предотвращает ложные аварийные сигналы и поддерживает расчетный режим установки. Компания «Олниса» осуществляет поставку датчиков Eliwell NTC и другого промышленного оборудования для холодильных, климатических и технологических систем.
