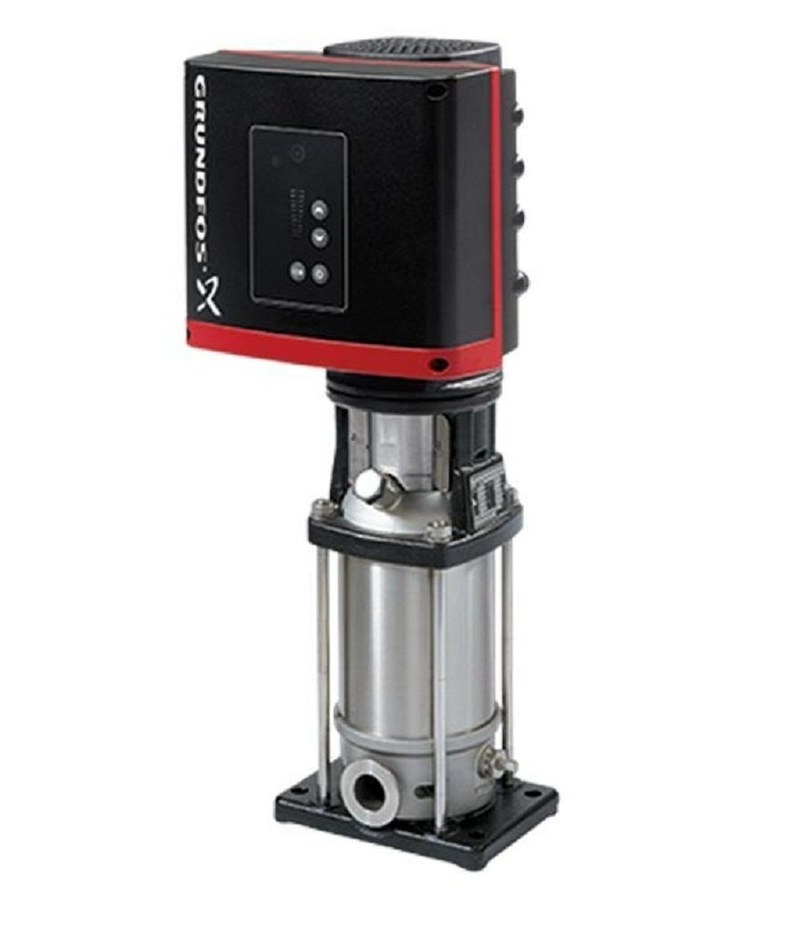

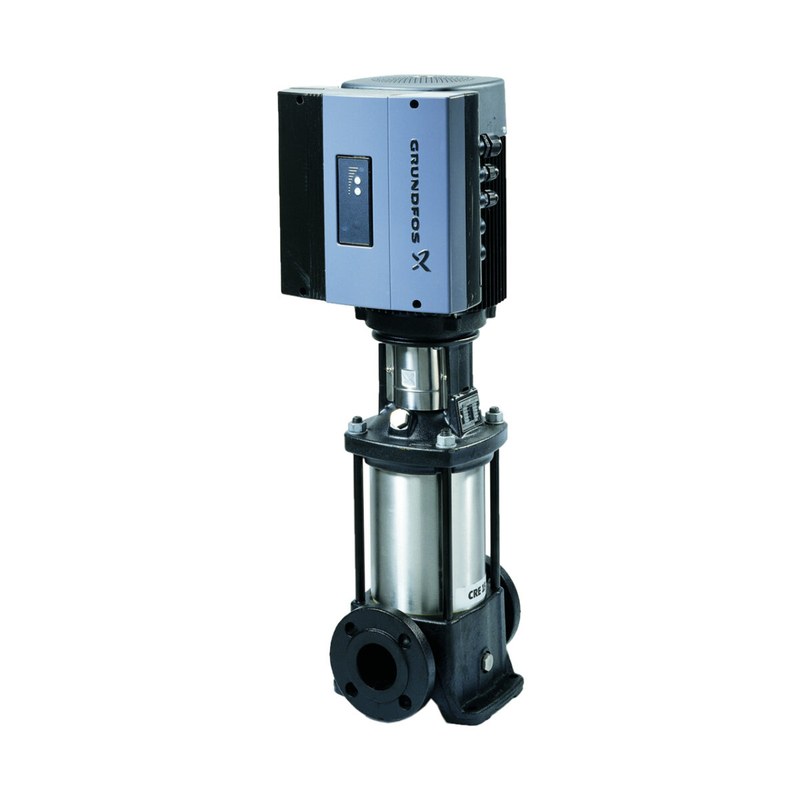

Вертикальные насосы Grundfos CRNE: характеристики и преимущества серии
Grundfos CRNE — серия вертикальных многоступенчатых центробежных насосов для чистых, невзрывоопасных и химически совместимых жидкостей. CRN указывает на проточную часть из нержавеющей стали, E — на двигатель со встроенным частотным регулированием. Компоновка позволяет изменять скорость без отдельного преобразователя, согласовывать напор с расходом и поддерживать заданный параметр. Агрегаты применяют в водоснабжении, водоподготовке, охлаждении, мойке и производственных процессах.
Технические характеристики
Параметры зависят от типоразмера, числа ступеней, двигателя, присоединений и материалов уплотнения. Рабочую точку определяют по кривой конкретного исполнения. Основные характеристики представлены следующими величинами:
- подача от долей кубического метра в час до десятков кубических метров в час,
- напор от нескольких метров до значений свыше 200 м у многоступенчатых версий,
- номинальная частота питающей сети 50 или 60 Гц согласно исполнению двигателя,
- температура перекачиваемой среды ориентировочно от минус 20 до плюс 120 C при совместимом уплотнении,
- максимальное рабочее давление до 25 бар для ряда модификаций,
- класс защиты электродвигателя, как правило, IP55,
- класс нагревостойкости изоляции F,
- вертикальное положение вала и соосное расположение патрубков,
- механическое торцевое уплотнение с материалами пар трения по коду версии.
Указанные границы не заменяют паспорт агрегата. Температуру, входное давление, вязкость, плотность и состав среды рассматривают совместно. Повышенная вязкость увеличивает мощность и снижает эффективность. Всасывающая линия должна обеспечивать требуемый запас NPSH с учетом потерь, температуры, высоты установки и давления насыщенных паров.
Гидравлическая схема и принцип работы
Жидкость поступает через нижний всасывающий патрубок и последовательно проходит несколько ступеней. Каждая ступень образована рабочим колесом и направляющим аппаратом. Лопатки передают потоку механическую энергию, затем часть скорости преобразуется в статическое давление. Среда поступает к следующему колесу, поэтому напор ступеней суммируется. После конечной ступени поток направляется к напорному патрубку. Соосные присоединения in-line упрощают монтаж, а вертикальный вал сокращает установочную площадь. Последовательность рабочего процесса включает:
- подвод жидкости ко входу первой ступени,
- разгон потока лопатками рабочего колеса,
- преобразование динамического напора в статический,
- последовательное увеличение давления в пакете ступеней,
- отвод среды в напорную магистраль.
Электропривод и управление
Двигатель MGE объединяет электромеханическую часть, частотный преобразователь и управляющую электронику. Изменение частоты питания регулирует скорость ротора, поэтому рабочая точка корректируется без дросселирования. При снижении частоты вращения уменьшаются подача, напор и потребляемая мощность. Регулятор принимает сигнал датчика либо внешнюю уставку, сравнивает измеренное значение с заданным и управляет приводом. Основные режимы эксплуатации предусматривают:
- поддержание постоянного давления по сигналу датчика,
- поддержание заданного перепада между контрольными точками,
- работу с постоянной частотой вращения,
- регулирование расхода при наличии соответствующего измерителя,
- управление уровнем или температурой по внешнему сигналу,
- дистанционный пуск и останов дискретным контактом,
- передачу сигнала состояния через релейный выход.
Агрегат включает основание с патрубками, пакет ступеней, наружную цилиндрическую оболочку, головную часть, вал, муфту, торцевое уплотнение и двигатель. Контактирующие со средой элементы преимущественно изготовлены из нержавеющей стали. Стяжные элементы фиксируют гидравлический пакет, а жесткая муфта передает вращающий момент от двигателя валу насоса. Код уплотнения задает материалы пар трения и эластомеров.
Области применения
Регулируемый привод особенно эффективен при переменном потреблении. Основные направления использования CRNE включают:
- повышение давления в промышленных сетях водоснабжения,
- подачу воды в установки обратного осмоса,
- циркуляцию теплоносителя в контурах охлаждения,
- транспортирование подготовленной технологической воды,
- питание моечных и фильтрационных установок,
- перекачивание совместимых слабых химических растворов,
- работу в насосных станциях с каскадным управлением.
Таким образом, Grundfos CRNE объединяет многоступенчатую гидравлическую часть из нержавеющей стали и регулируемый привод со встроенной автоматикой. Насос поддерживает заданный параметр, сокращает потери на дросселирование и адаптирует подачу к нагрузке. Надежность зависит от рабочей точки, подпора, совместимости материалов и правильного запуска. Компания «Олниса» осуществляет поставку промышленного оборудования Grundfos для инженерных и технологических систем. В номенклатуре поставщика представлены насосные агрегаты CRNE в различных исполнениях. Поставка компанией «Олниса» обеспечивает получение оборудования для проектов водоснабжения, водоподготовки и производственных процессов.
