Анализатор Fluke BT521 для диагностики резервных источников питания
Fluke BT521 представляет собой портативный анализатор, предназначенный для проверки стационарных аккумуляторных батарей, отдельных элементов, межэлементных соединений и цепей постоянного тока. Прибор позволяет оценивать внутреннее сопротивление, напряжение, пульсации, ток и температуру без вывода батарейной установки из рабочего режима. Совместное рассмотрение этих величин помогает выявлять рост потерь, ослабленные перемычки, нарушение заряда и тепловую неоднородность раньше, чем дефект приведет к сокращению резервного времени.
Технические характеристики
Основные измерительные и эксплуатационные параметры Fluke BT521 представлены ниже:
- диапазоны измерения внутреннего сопротивления — 3, 30, 300 и 3000 мОм,
- разрешение при измерении сопротивления — соответственно 1, 10, 100 мкОм и 1 мОм,
- базовая погрешность измерения внутреннего сопротивления — ±(1 % показания + 8 единиц младшего разряда),
- испытательный сигнал — переменный ток частотой около 1 кГц,
- диапазоны постоянного напряжения — 6, 60 и 600 В,
- разрешение по постоянному напряжению — 0,001; 0,01 и 0,1 В,
- базовая погрешность постоянного напряжения — ±(0,09 % показания + 5 единиц младшего разряда),
- верхний предел переменного напряжения — 600 В при рабочей полосе частот 45–500 Гц,
- измерение пульсаций — в диапазонах 600 и 6000 мВ,
- предел измерения постоянного и переменного тока с совместимыми клещами — до 400 А,
- категория электрической безопасности — CAT III 600 В,
- предельное напряжение между измерительным входом и землей — 600 В,
- питание — литий-ионный аккумулятор номинальным напряжением 7,4 В и емкостью 3000 мА·ч,
- продолжительность непрерывной автономной работы — более 8 часов,
- габаритные размеры корпуса — приблизительно 220 × 103 × 58 мм,
- масса прибора — около 850 г.
Принцип измерения и диагностические режимы
При определении внутреннего сопротивления анализатор подает через исследуемый элемент малый переменный тестовый сигнал и вычисляет отношение измеренного отклика напряжения к току. Частота около 1 кГц уменьшает влияние электрохимической поляризации и позволяет выполнять контроль на работающей сборке. Четырехпроводное подключение разделяет токовую и потенциальную цепи, поэтому сопротивление проводов и контакт наконечников значительно меньше влияет на результат. Параллельно регистрируется постоянное напряжение элемента, а режим измерения пульсаций показывает переменную составляющую зарядного напряжения, способную ускорять нагрев и старение батареи. Набор рабочих функций включает следующие операции:
- последовательное измерение элементов с автоматическим присвоением номера очередной батарее,
- контроль напряжения всей цепочки до 600 В,
- оценку сопротивления межэлементных перемычек и шинных соединений,
- регистрацию напряжения пульсаций от зарядного устройства,
- измерение тока при подключении токовых клещей,
- измерение температуры отрицательного полюса инфракрасным датчиком интеллектуального щупа,
- сравнение результата с заданными верхними и нижними порогами,
- звуковую и визуальную индикацию прохождения проверки,
- сохранение данных по профилю, строке и номеру элемента,
- просмотр тенденций для выявления постепенного ухудшения состояния.
Особенности конструкции

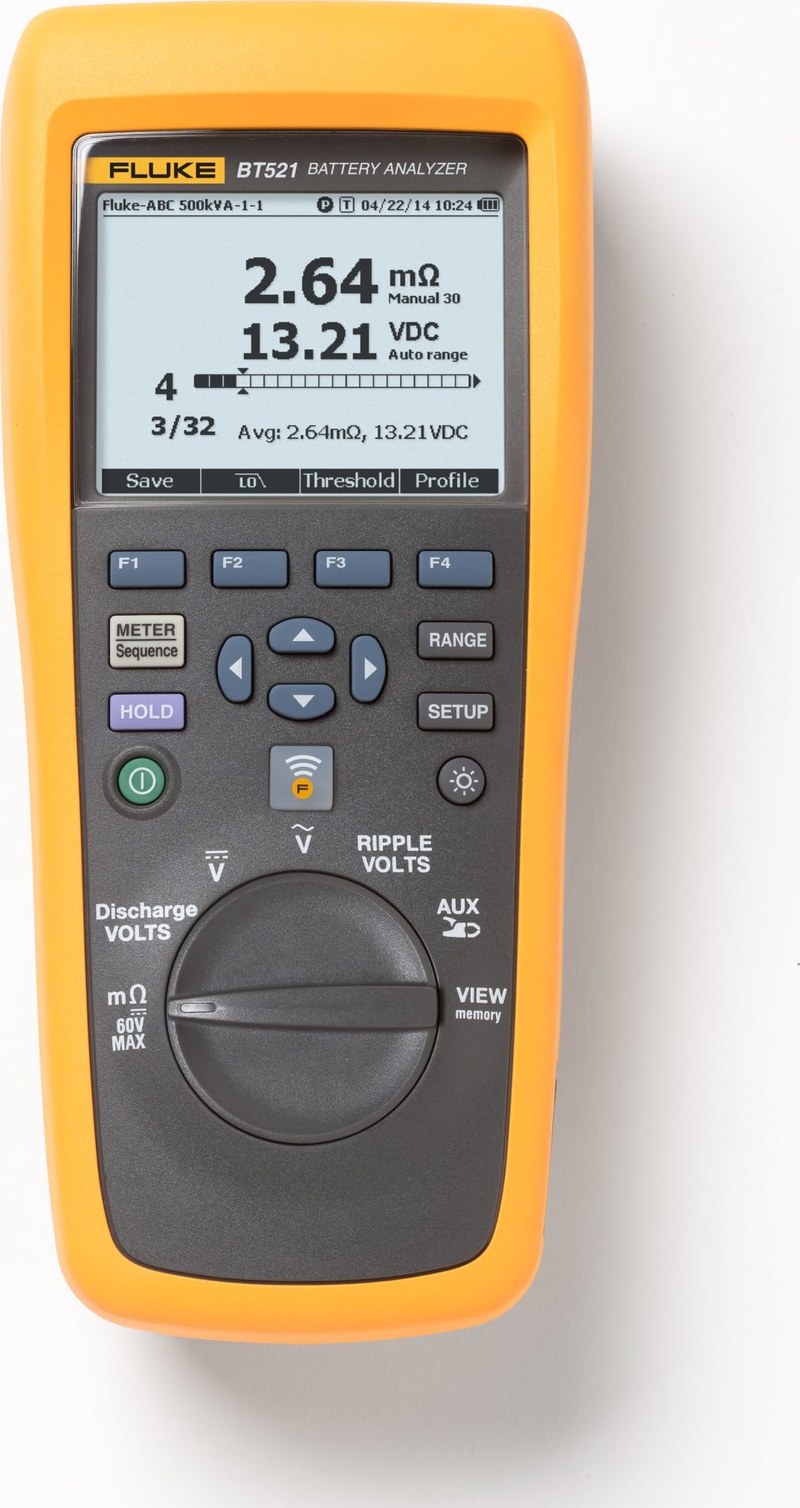

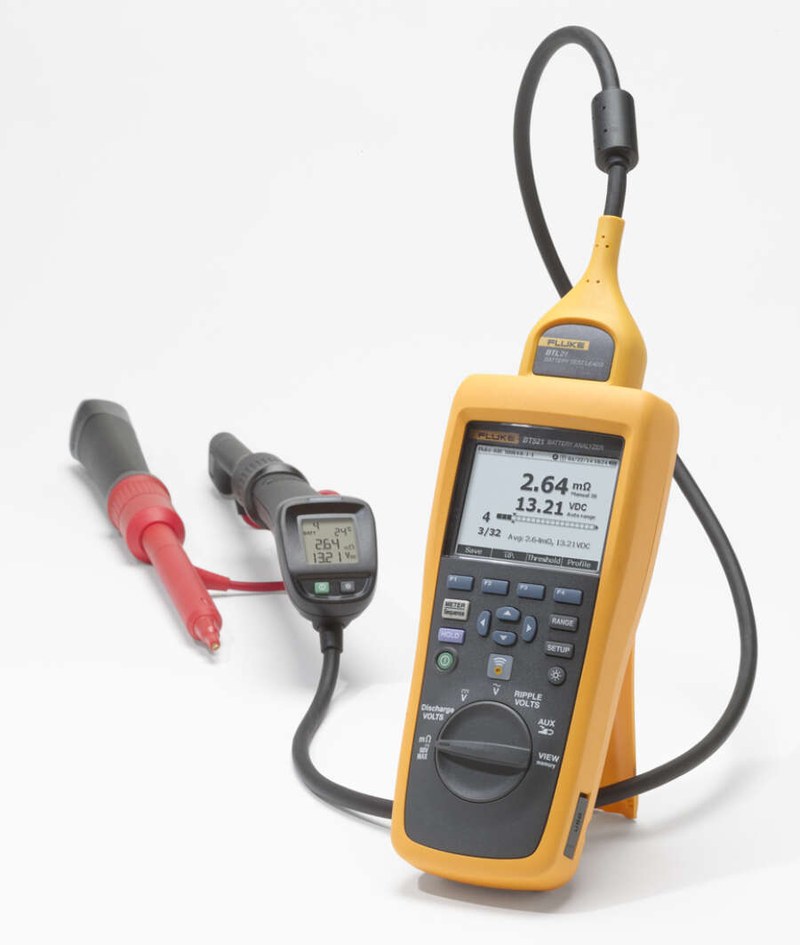

Корпус Fluke BT521 приспособлен к переносной эксплуатации: органы управления доступны при удержании прибора одной рукой, а цветной графический экран отображает числовые результаты, профиль испытания и состояние записи. Отдельные входы и изолированная измерительная архитектура рассчитаны на работу в энергоемких цепях. Интеллектуальный щуп BTL21 снабжен собственным дисплеем и кнопкой сохранения, благодаря чему оператор может фиксировать показание, не переводя взгляд на основной прибор. Встроенный инфракрасный датчик щупа используется для бесконтактной оценки температуры в выбранной точке. Раздельные подпружиненные контакты реализуют четырехпроводную схему даже при быстром переходе между выводами.
Области применения
Функциональность анализатора востребована на объектах, где исправность батарей определяет непрерывность питания. Основные области использования перечислены ниже:
- источники бесперебойного питания центров обработки данных и серверных помещений,
- системы оперативного постоянного тока электрических подстанций,
- телекоммуникационные узлы и базовые станции,
- резервные цепи промышленных систем управления,
- аккумуляторные шкафы медицинского и транспортного оборудования,
- установки аварийного освещения и противопожарной автоматики,
- сервисное обследование свинцово-кислотных и щелочных стационарных батарей.
Таким образом, Fluke BT521 объединяет точное измерение внутреннего сопротивления с контролем напряжения, пульсаций, тока и температуры. Комплекс данных отражает состояние элементов и зарядной системы. При соблюдении единой методики прибор помогает обнаруживать деградацию до заметного снижения надежности резервного питания. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку анализаторов Fluke BT521 для профессионального применения. Через «Олниса» можно заказать прибор для оснащения энергетических, телекоммуникационных и производственных объектов. Поставка охватывает оборудование, необходимое для системного контроля стационарных аккумуляторных батарей.
