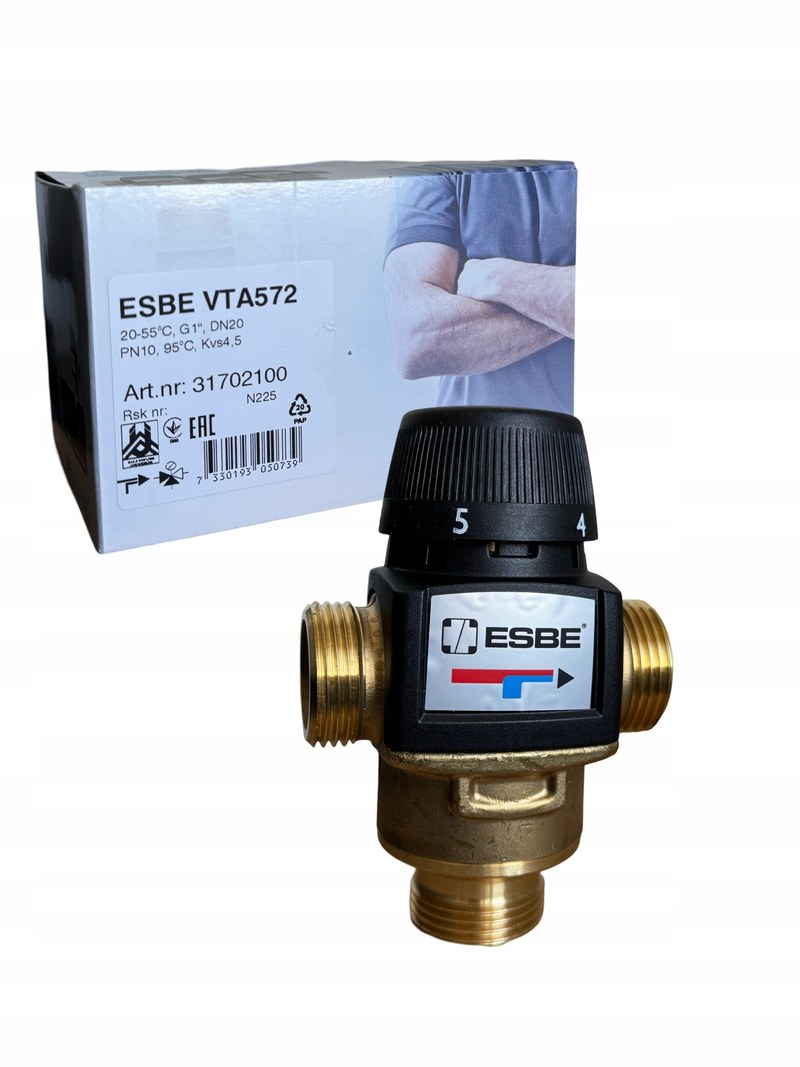

Термостатический смесительный клапан ESBE 31702100 VTA572 для систем отопления

ESBE 31702100 — термостатический смесительный клапан VTA572, предназначенный для автоматического поддержания заданной температуры воды в системах горячего водоснабжения. Исполнение DN32 рассчитано на контуры с повышенным расходом, где требуется объединять горячий и холодный потоки без электрического привода и внешнего контроллера. Регулирование выполняется автономно: чувствительный элемент воспринимает температуру смешанной среды и изменяет соотношение расходов через входные патрубки. Такая схема защищает потребителей от температурных колебаний, ограничивает риск ожога и стабилизирует режим водоразборной сети при изменении давления либо нагрузки.

Рабочие параметры

Модель применяется как центральный смесительный узел после водонагревателя, накопительного бака или теплообменника. Ее пропускная способность позволяет обслуживать несколько точек водоразбора при корректном гидравлическом расчете. Ключевые характеристики ESBE 31702100 включают:

• тип устройства — трехходовой термостатический смесительный клапан VTA572,
• условный проход — DN32,
• присоединение — наружная цилиндрическая резьба G 1 1/2,
• коэффициент пропускной способности Kvs — 4,8 м3/ч,
• диапазон настройки температуры смешанной воды — от 20 до 55 C,
• максимальное рабочее давление — 1,0 МПа, или 10 бар,
• допустимый перепад давления — до 0,3 МПа, или 3 бар,
• предельная температура транспортируемой среды — 95 C,
• рабочая среда — вода в санитарно-технических системах.

Принцип термостатического регулирования

В корпус подаются два потока: горячий через порт H и холодный через порт C. После смешения вода покидает устройство через порт MIX. Термочувствительный элемент расположен в зоне общего потока, поэтому клапан реагирует именно на температуру на выходе. Последовательность регулирования включает:

• поступление горячей и холодной воды к соответствующим входам,
• тепловое воздействие смешанного потока на чувствительный элемент,
• изменение положения регулирующего золотника при отклонении от уставки,
• уменьшение горячего прохода и увеличение холодного при перегреве,
• увеличение горячего прохода и ограничение холодного при охлаждении,
• установление нового гидравлического равновесия без внешнего питания.

Регулятор действует пропорционально величине температурного отклонения. Он не нагревает воду и не повышает давление, а перераспределяет доступные расходы. Для достижения требуемой уставки температура на горячем входе должна быть выше заданного значения, а холодный поток обязан иметь достаточные давление и расход. При исчезновении подачи холодной воды защитная функция существенно ограничивает горячий поток, однако она не заменяет проектные меры безопасности и исправную запорную арматуру.

Конструктивное исполнение

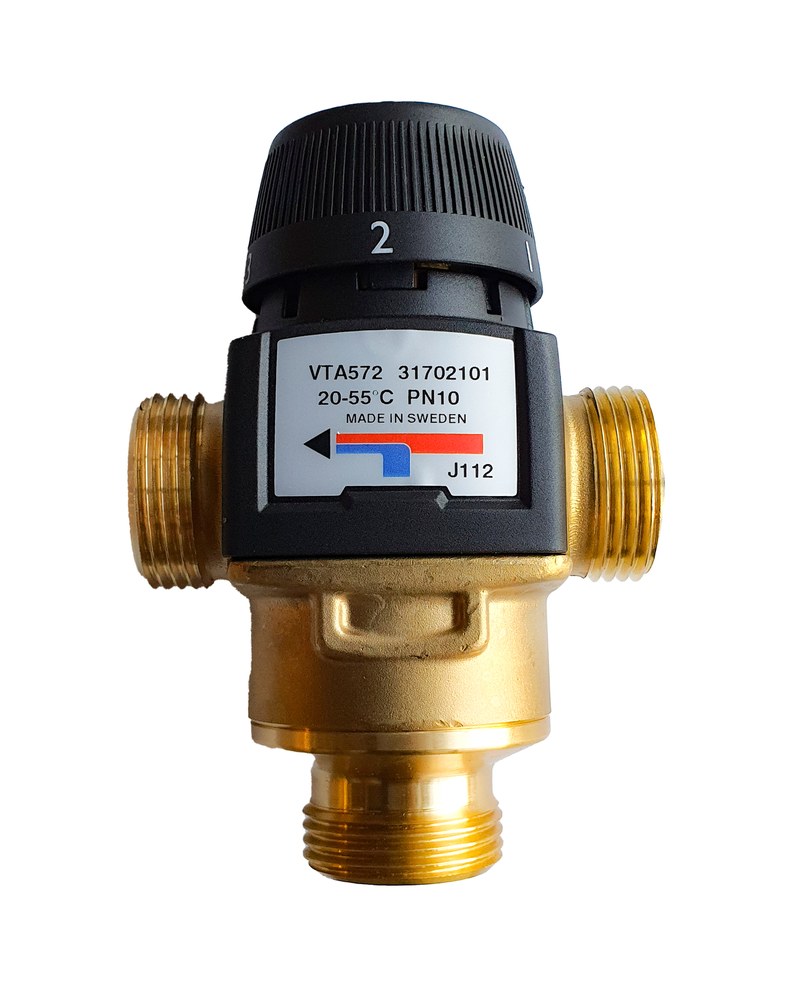

Корпус клапана выполнен из коррозионностойкого медного сплава, пригодного для длительной работы в водопроводных контурах. Внутри размещены термостатический элемент, золотниковый механизм, возвратная пружина и уплотнения. Настроечная рукоятка передает усилие на регулировочный узел и позволяет задать требуемую выходную температуру в пределах рабочего диапазона. Механическая компоновка не содержит электродвигателя, редуктора, проводки и электронных компонентов, поэтому регулирование сохраняется при отключении электроснабжения. Обозначения H, C и MIX на корпусе задают направление потоков. Перестановка входов нарушает регулирование. Доступ к узлам упрощает обслуживание.

Монтаж и гидравлическая увязка

Клапан устанавливают в положении, при котором доступны шкала настройки и сервисные соединения. До монтажа трубопроводы промывают, поскольку окалина, герметизирующие материалы и твердые частицы способны ограничить ход золотника. Требования к включению устройства в систему предусматривают:

• совпадение направлений движения воды с обозначениями портов,
• установку фильтров перед входами при наличии механических загрязнений,
• размещение обратных клапанов для исключения перетока между линиями,
• монтаж запорных элементов для безопасного обслуживания,
• сохранение сопоставимого динамического давления на горячем и холодном входах,
• теплоизоляцию участка при необходимости сократить тепловые потери,
• проверку герметичности соединений после заполнения системы.

Настройка и контроль режима

После запуска систему выводят на расчетную температуру, открывают характерную точку водоразбора и измеряют значение калиброванным термометром. Рукоятку перемещают небольшими шагами, выдерживая время для установления равновесия. Контроль проводят при минимальном и максимальном ожидаемом расходе, а также при работе нескольких потребителей. Если температура нестабильна, проверяют давление на входах, чистоту фильтров, направление потоков, исправность обратных клапанов и температуру горячей воды. Стабильность регулирования зависит от качества воды и гидравлического баланса. Известковые отложения ухудшают подвижность золотника и теплопередачу к чувствительному элементу. Профилактика включает осмотр соединений, очистку фильтров, проверку выходной температуры и оценку реакции на изменение расхода. Резкие отклонения обычно связаны с засорением, недостаточным перепадом, обратным перетоком, неверным подключением или недостаточной температурой горячего потока.

Таким образом, ESBE 31702100 обеспечивает автономное смешение воды в диапазоне 20–55 C и сочетает проход DN32 с коэффициентом Kvs 4,8 м3/ч. Механический термостатический принцип, отсутствие электропитания и защита при нарушении подачи холодной воды делают клапан функциональным элементом централизованных контуров горячего водоснабжения. Расчет по расходу, правильная ориентация портов, фильтрация и контроль фактической температуры необходимы для точной и устойчивой работы. Компания «Олниса» осуществляет поставку ESBE 31702100 как промышленного оборудования для инженерных систем. Поставка выполняется для предприятий и организаций, эксплуатирующих контуры водоснабжения и теплоснабжения. «Олниса» обеспечивает поставку клапана для реализации проектных и эксплуатационных задач.
