Дисплей Endress+Hauser 71091670 для профессиональных средств автоматизации

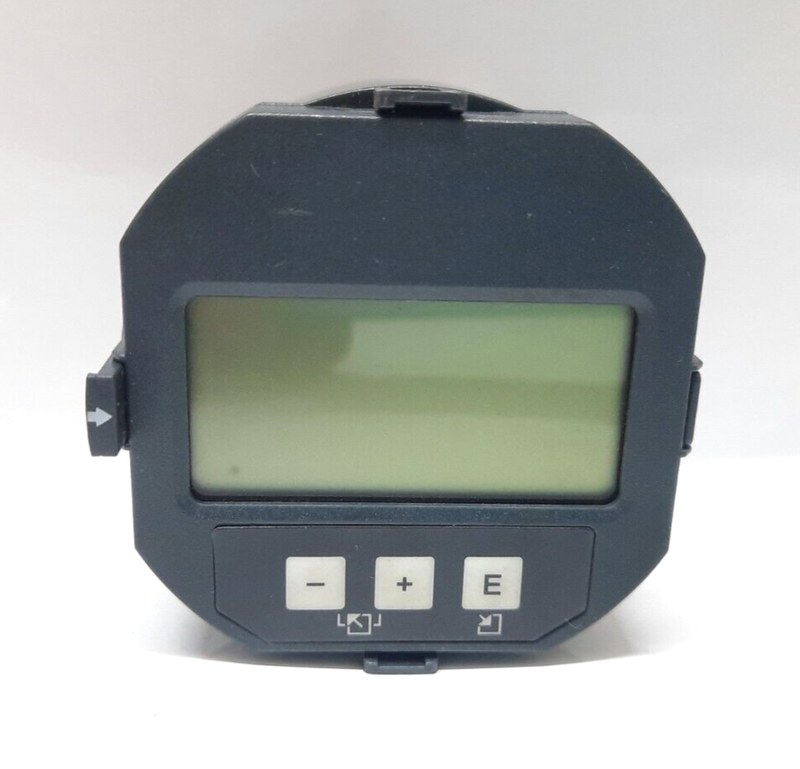

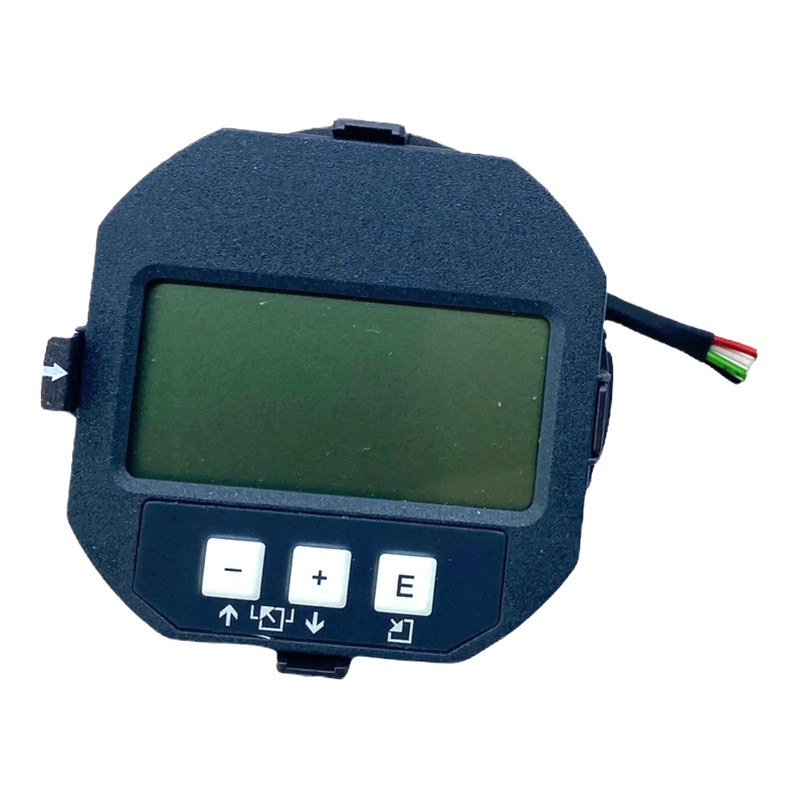

Дисплей Endress+Hauser 71091670 представляет собой сменный модуль локальной индикации для совместимых полевых измерительных приборов. Он выводит текущие значения, единицы измерения, состояния сигналов, диагностические сообщения и параметры настройки в точке монтажа оборудования. Модуль является частью интерфейса и не выполняет самостоятельное измерение: данные формируются электроникой преобразователя. При замене учитывают исполнение прибора, тип корпуса и электрическую совместимость.

Функции дисплея

Узел обеспечивает визуальную связь между электроникой преобразователя и оператором. Он получает подготовленные цифровые данные и показывает их в соответствии с активным экраном меню. Индикация применяется при вводе в эксплуатацию, проверке режимов, диагностике и обслуживании. Состав экранов определяется программным обеспечением основного устройства, поэтому доступные пункты зависят от конфигурации прибора. Основные функции:

• вывод значения и единицы,
• визуализация состояния канала,
• вывод кодов и текстов диагностики,
• отображение параметров локального меню,
• контроль измененных настроек,
• индикация предупреждений и отказов.

Конструктивные особенности

Изделие выполнено как компактный электронный модуль для штатного посадочного места в корпусе совместимого прибора. Экран, плата, соединительный интерфейс и органы локального управления образуют заменяемый узел. Разъемное подключение позволяет выполнить демонтаж без вмешательства в измерительный тракт. Геометрия посадки задает положение относительно контактов. Лицевая зона обеспечивает считывание через окно крышки, если оно предусмотрено конструкцией преобразователя. Конструктивные особенности:

• модульная установка внутри корпуса,
• штатное соединение с основной электроникой,
• экран для числовой и служебной информации,
• органы навигации по доступным пунктам,
• ориентация относительно смотрового окна,
• замена без воздействия на первичный элемент.

Принцип работы и обмен данными

Дисплей не рассчитывает технологическую величину независимо от преобразователя. Первичный элемент формирует сигнал, электронный блок обрабатывает его и передает выбранные данные модулю индикации. Контроллер экрана управляет выводом знаков и служебных символов. Команды локальных клавиш поступают в систему управления прибором, проверяются и применяются в пределах предоставленного доступа. Обмен данными выполняется по этапам:

• получение сигнала измерительной электроникой,
• обработка и формирование значения,
• передача данных модулю отображения,
• визуализация значения, статуса или меню,
• ввод команды через локальный интерфейс,
• применение изменения основным прибором.

Индикация и диагностика

Локальный экран позволяет различать рабочий режим, предупреждение и неисправность, если эти функции поддерживает преобразователь. Диагностические данные помогают связать событие с процессом, конфигурацией или аппаратной частью. При анализе учитывают код сообщения, текущую величину, статус выхода и условия эксплуатации. Отсутствие изображения не всегда означает отказ канала: проверке подлежат питание прибора, установка модуля, соединение и сам дисплейный узел. При эксплуатации контролируют:

• читаемость изображения,
• соответствие показаний удаленной системе,
• корректность единиц и разрядности,
• наличие диагностических символов,
• реакцию меню на команды,
• стабильность соединения.

Монтаж и замена

Работы выполняют по требованиям электробезопасности для места монтажа. Перед вскрытием корпуса отключают питание и исключают опасное воздействие процесса. Крышку снимают без повреждения резьбы и уплотнения. Модуль отсоединяют за предусмотренные элементы, не нагружая экран и контакты. Новый дисплей устанавливают без перекоса. После сборки проверяют уплотнение, закрытие корпуса и сохранение защиты от внешней среды. Порядок замены включает:

• проверку номера 71091670,
• безопасное отключение прибора,
• вскрытие корпуса,
• отсоединение модуля без повреждений,
• проверку чистоты контактов,
• правильную установку нового узла,
• сборку и функциональную проверку.

Таким образом, Endress+Hauser 71091670 обеспечивает локальное представление измерительных и диагностических данных совместимого полевого прибора. Заменяемое исполнение позволяет восстановить интерфейс при повреждении штатного экрана. Надежность результата зависит от подтвержденной совместимости, правильного монтажа и герметичности корпуса. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку дисплея Endress+Hauser 71091670 для соответствующих измерительных систем.
