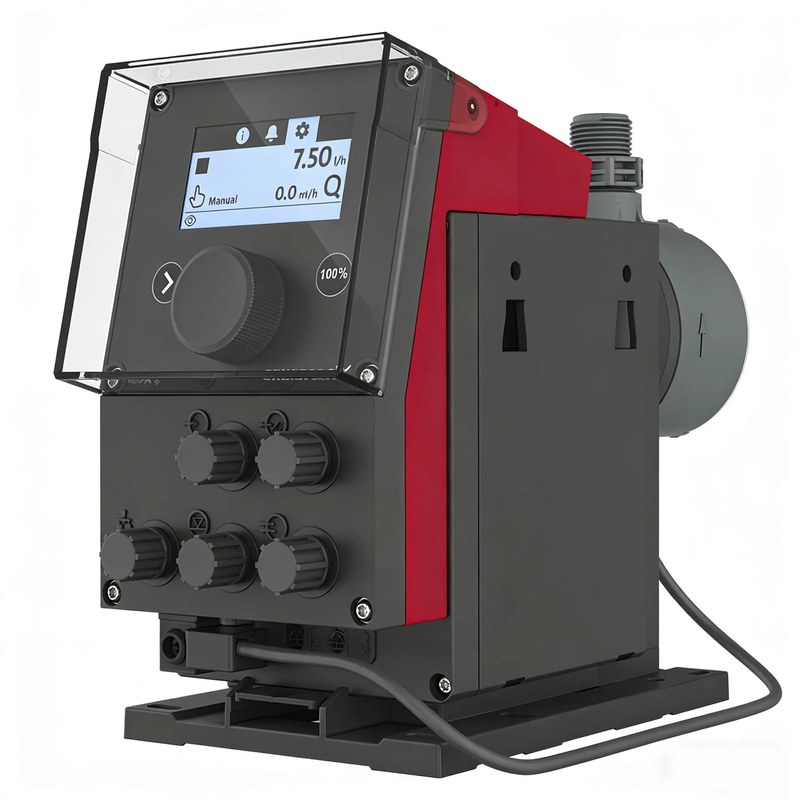

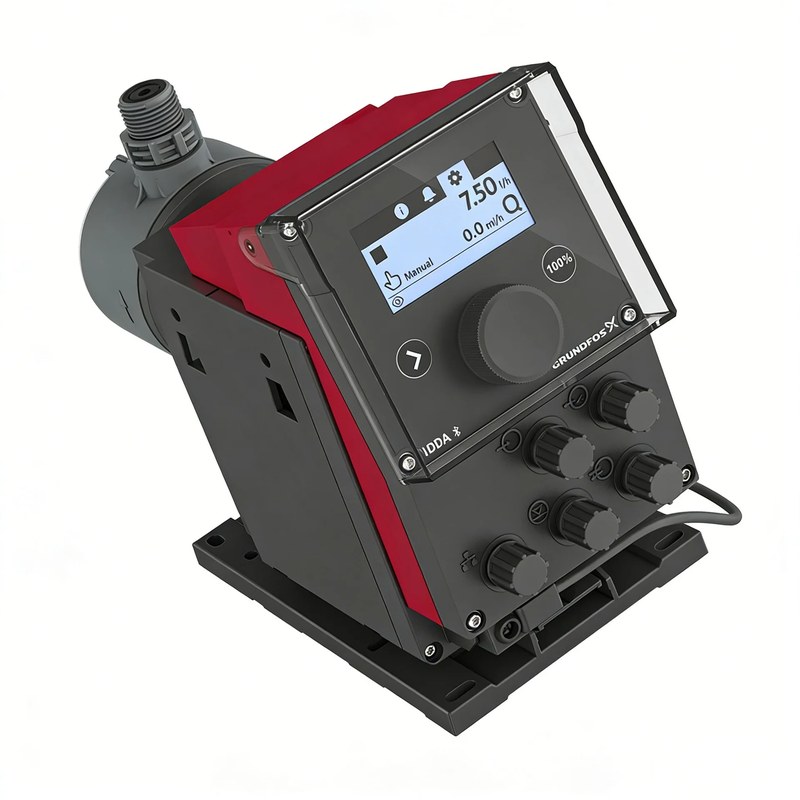

Grundfos DDA 7.5-16 FCM 97722018 — цифровая дозирующая помпа SMART Digital

Точное введение реагента в технологический поток требует не столько высокой общей производительности, сколько устойчивого поддержания очень малого заданного расхода. Grundfos DDA 7.5-16 FCM 97722018 предназначена именно для таких процессов. Помпа относится к семейству SMART Digital и использует электронно управляемый привод, позволяющий изменять скорость рабочего хода без традиционной механической регулировки его длины. Модель способна дозировать жидкость от нескольких миллилитров до 7,5 литра в час и развивать давление до 16 бар.

Технические характеристики

Основные параметры выбранной помпы определяют диапазон регулирования, материалы рабочей части и возможности автоматического управления:

• производитель — Grundfos,
• серия — SMART Digital DDA,
• модель — DDA 7.5-16 FCM,
• номер продукта — 97722018,
• тип оборудования — цифровая мембранная дозирующая помпа,
• максимальная производительность — 7,5 л/ч,
• минимальная устанавливаемая подача — 0,0025 л/ч,
• максимальное рабочее давление — 16 бар,
• диапазон регулирования — до 1:3000,
• режим ручной установки расхода — предусмотрен,
• аналоговое управление — 0/4–20 мА,
• импульсное управление — предусмотрено,
• масштабирование аналогового сигнала — предусмотрено,
• контроль отклонений процесса дозирования — предусмотрен,
• графическое управление параметрами — предусмотрено.

Особенности конструкции устройств

Основу рабочей части образует мембранный дозирующий механизм. Жидкость не проходит через двигатель или силовой привод: с перекачиваемой средой контактируют элементы дозирующей головки, мембрана и клапанный узел. Такая архитектура подходит для подачи химических растворов, поскольку гидравлическая часть отделена от электромеханической. Ключевое отличие DDA от классических дозирующих насосов связано с принципом регулирования производительности. Вместо уменьшения механической длины рабочего хода помпа сохраняет полный ход мембраны, а требуемый объем формирует изменением скорости движения. Шаговый двигатель позволяет растянуть нагнетательную фазу во времени и тем самым получить равномерную малую подачу без резкого сокращения рабочего объема каждого цикла. Именно такой принцип обеспечивает широкий диапазон регулирования. Для DDA 7.5-16 он достигает 1:3000: максимальная подача составляет 7,5 л/ч, а нижняя граница настройки — 0,0025 л/ч. При этом двигатель автоматически изменяет скорость в зависимости от выбранного режима и требуемого расхода. Исполнение FCM дополнено системой контроля дозирования. Встроенный датчик анализирует состояние рабочей головки и фактический процесс перемещения жидкости. По диаграмме давления и хода электроника способна определять нарушения нормального цикла — например присутствие воздуха, проблемы на всасывании, отклонение давления или неисправность клапанов. FlowControl не просто отображает заданное значение, а позволяет сопоставлять его с тем, что происходит внутри гидравлической части. Для процессов с изменяемой производительностью предусмотрен аналоговый вход. Сигнал 4–20 мА можно связать с требуемой подачей, например от расходомера или контроллера. При 4–20 мА электроника изменяет производительность пропорционально входному значению, а пользователь может масштабировать зависимость под конкретный технологический диапазон.

Области применения

Grundfos DDA 7.5-16 FCM применяется в процессах, требующих точной и воспроизводимой подачи небольшого количества реагента. Основные направления использования:

• дозирование гипохлорита натрия,
• обеззараживание воды,
• коррекция уровня pH,
• добавление коагулянтов,
• введение флокулянтов,
• подача ингибиторов отложений,
• дозирование биоцидов,
• системы обратного осмоса,
• контуры охлаждающей воды,
• подготовка питьевой воды,
• очистка промышленных стоков,
• муниципальные очистные сооружения,
• технологические процессы пищевого производства,
• системы водоподготовки,
• автоматические химические установки.

Компания «Олниса» осуществляет поставку дозирующих помп Grundfos и другого насосного оборудования для промышленных и инженерных систем. Клиентам доступны технические консультации по представленным моделям и оперативная доставка по всей стране. Для точной идентификации исполнения рекомендуется использовать обозначение Grundfos DDA 7.5-16 FCM и номер продукта 97722018, поскольку внутри серии SMART Digital существуют разные варианты материалов и систем управления.

Преимущества

Практическая ценность DDA 7.5-16 FCM связана с точным управлением химическим процессом, а не только с номинальной производительностью:

• устойчивая подача реагента при очень малом расходе,
• плавное изменение производительности без механической настройки хода,
• возможность автоматической работы от сигнала системы управления,
• контроль реального процесса дозирования,
• обнаружение нарушений внутри гидравлической части,
• адаптация подачи при изменяющихся условиях,
• удобная интеграция с расходомерами и контроллерами,
• пригодность для дегазирующих химических растворов,
• снижение риска пропусков дозирования,
• точное пропорциональное введение реагента,
• широкие возможности автоматизации водоподготовки,
• сокращение количества ручных корректировок режима работы.

Таким образом, Grundfos DDA 7.5-16 FCM 97722018 предназначена для дозирующих процессов, где небольшое отклонение расхода может изменить химический состав обрабатываемой среды. Шаговый привод обеспечивает плавное изменение производительности при сохранении полного рабочего хода мембраны, а диапазон до 1:3000 позволяет использовать одну помпу при существенно различающихся режимах подачи. Исполнение FCM добавляет к обычному управлению контроль фактического процесса дозирования.
