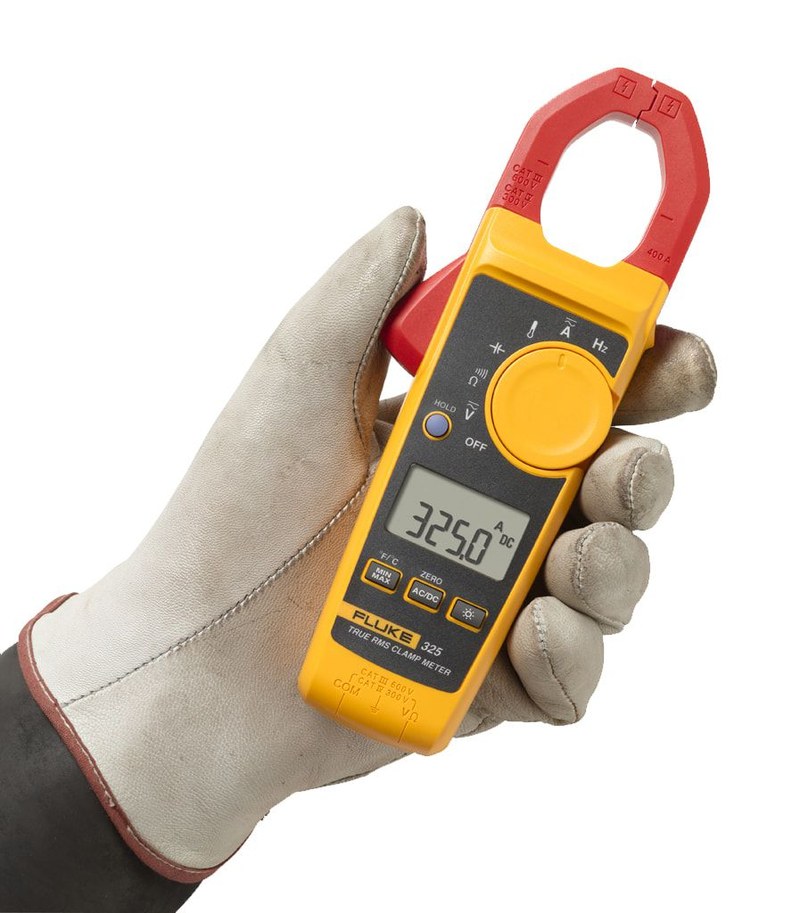

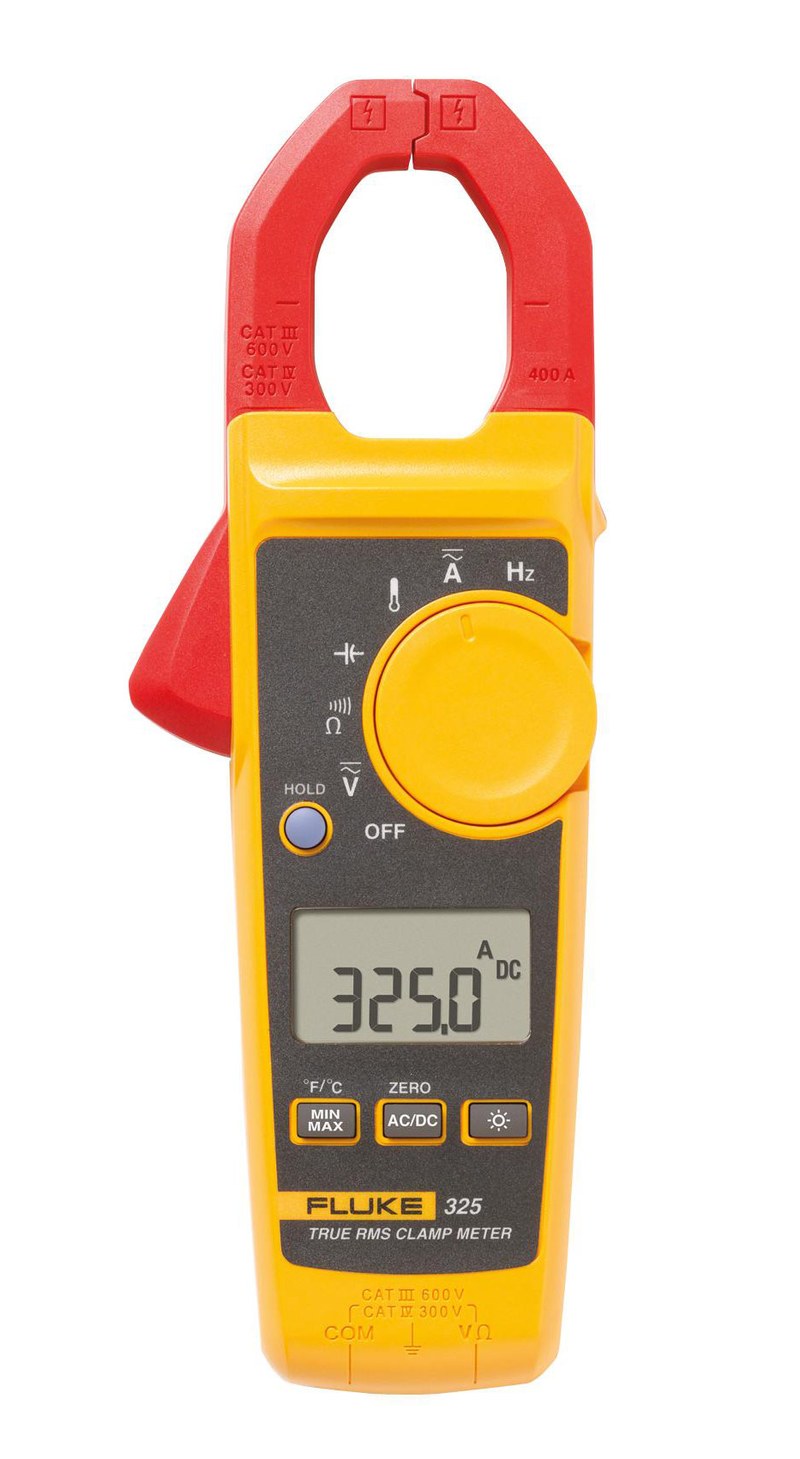

Fluke 325 CAL 5160474 — токоизмерительные клещи True RMS с калибровочным сертификатом
Fluke 325 CAL 5160474 рассчитаны на электротехнические измерения, при которых ток необходимо контролировать без разрыва проводника. Рабочая губка охватывает кабель, после чего прибор определяет величину переменного или постоянного тока по создаваемому магнитному полю. Для измерения напряжения, сопротивления и других электрических параметров используются комплектные щупы. Исполнение CAL отличается от обычного Fluke 325 комплектом с прослеживаемым сертификатом калибровки и результатами измерений Fluke. Такая версия особенно удобна для предприятий, где измерительный инструмент должен использоваться не только для поиска неисправностей, но и в рамках регламентированного технического контроля.
Технические характеристики
Основные параметры Fluke 325 CAL определяют диапазоны измерений и условия безопасной работы прибора:
- производитель — Fluke,
- модель — 325 CAL,
- каталожный номер — 5160474,
- тип прибора — цифровые токоизмерительные клещи True RMS,
- измерение переменного тока — 40,00 / 400,0 А,
- точность AC 45–65 Гц — 2 % ±5 единиц младшего разряда,
- точность AC 65–400 Гц — 2,5 % ±5 единиц,
- измерение постоянного тока — 40,00 / 400,0 А,
- контроль целостности цепи — порог до 30 Ом,
- измерение емкости — до 1000 мкФ,
- частота — 5–500 Гц,
- температура — от −10 до +400 °C,
- метод измерения переменного сигнала — True RMS,
- функция Hold — предусмотрена,
- режим Min/Max — предусмотрен,
- подсветка дисплея — предусмотрена,
- максимальный диаметр проводника — 30 мм,
- категория безопасности — CAT III 600 В / CAT IV 300 В,
- габариты — 207 × 75 × 34 мм,
- масса — около 283 г,
- питание — 2 батареи AAA,
- комплектация — клещи, щупы TL75, термопара K-типа, батареи, мягкий чехол, сертификат калибровки.
Особенности конструкции устройств
Fluke 325 построен так, чтобы основные токовые измерения выполнять без непосредственного включения прибора в разрыв силовой цепи. Проводник помещается внутрь клещей, после чего измерительный тракт определяет величину тока по магнитному полю вокруг жилы. Такой принцип особенно удобен в распределительных шкафах, приводах и силовых линиях, где отключение цепи ради подключения амперметра нежелательно. Рабочий диапазон разделен на 40 и 400 А. Меньший предел позволяет повысить разрешение при измерении сравнительно небольших токов, а верхний охватывает типовые силовые нагрузки промышленного и коммерческого оборудования. При этом прибор работает как с переменным, так и с постоянным током, поэтому может применяться не только в сетях AC, но и в цепях DC. True RMS используется при измерении переменных величин. Это важно для нагрузок с несинусоидальной формой тока: частотных преобразователей, импульсных блоков питания, современной электроники и регулируемых приводов. Прибор оценивает действующее значение сигнала, а не рассчитывает его исходя из предположения об идеальной синусоиде. Для напряжения и сопротивления используются щупы TL75. Через них можно диагностировать питающие линии, проверять наличие напряжения, оценивать сопротивление цепи и выполнять прозвонку. Диапазон сопротивления до 40 кОм позволяет применять клещи при диагностике многих датчиков и электрических компонентов. Дополнительный вход для термопары K-типа превращает устройство в комбинированный инструмент. Температуру можно измерять в диапазоне от −10 до +400 °C, поэтому при поиске неисправности электрические параметры сопоставляются с нагревом двигателя, соединения, корпуса или другого узла.
Области применения
Fluke 325 CAL используется при диагностике электрических установок, когда требуется сочетать токовые измерения с проверкой других параметров. Основные направления применения:
- распределительные электрические щиты,
- промышленные электродвигатели,
- частотные приводы,
- насосные установки,
- вентиляционное оборудование,
- системы HVAC,
- силовые кабельные линии,
- коммерческие электроустановки,
- проверка постоянного тока,
- контроль напряжения AC/DC,
- поиск перегруженных цепей,
- измерение температуры оборудования,
- обслуживание электрических шкафов,
- профилактическая диагностика электроустановок.
Компания «Олниса» осуществляет поставку измерительного оборудования Fluke для промышленной, энергетической и сервисной эксплуатации. Клиентам доступны технические консультации по представленным приборам и оперативная доставка по всей стране. Для точной идентификации исполнения рекомендуется использовать обозначение Fluke 325 CAL и Part No. 5160474, поскольку базовая версия Fluke 325 имеет другой каталожный номер — 5065866.
Преимущества
Практическая ценность Fluke 325 CAL определяется сочетанием нескольких измерительных функций в одном компактном приборе:
- измерение тока без разрыва силовой цепи,
- работа с переменным и постоянным током,
- корректное определение параметров несинусоидальных сигналов,
- возможность объединить электрическую и температурную диагностику,
- контроль цепей через комплектные измерительные щупы,
- удобная фиксация результата при работе в тесном шкафу,
- регистрация минимальных и максимальных значений,
- подсветка для работы при слабом освещении,
- компактные размеры для ежедневного переносного использования,
- высокая категория электрической безопасности,
- документированная калибровка в версии CAL,
- сокращение количества отдельных измерительных приборов при выездной диагностике.
Таким образом, Fluke 325 CAL 5160474 подходит для задач, где одного измерения тока недостаточно. Клещи позволяют контролировать AC/DC ток до 400 А без вскрытия цепи, а через щупы выполняются измерения напряжения, сопротивления, емкости и частоты. Термопара K-типа добавляет температурную диагностику, что особенно полезно при проверке двигателей, приводов и нагревающихся соединений.
