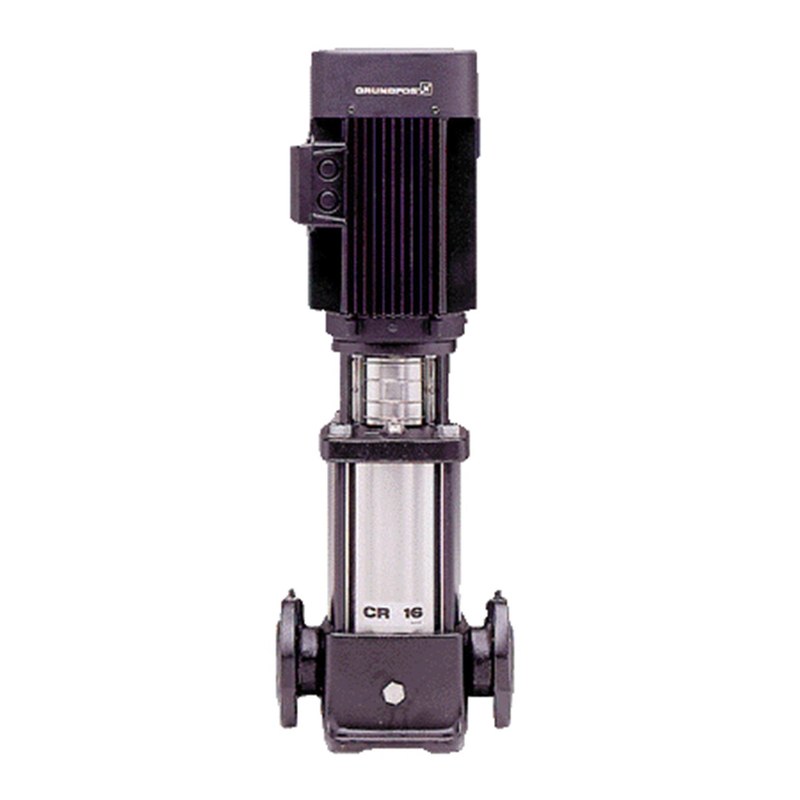

Grundfos CR 16-70 33777107 — вертикальный многоступенчатый насос для промышленных систем

Grundfos CR 16-70 33777107 предназначен для систем, где жидкость необходимо перемещать с одновременным формированием значительного напора. Вертикальная многоступенчатая конструкция отличается от обычного одноступенчатого центробежного насоса тем, что давление увеличивается последовательно при прохождении среды через несколько рабочих ступеней. Такая гидравлическая схема позволяет получать высокий напор без чрезмерного увеличения наружных размеров агрегата. Исполнение CR 16-70 относится к промышленной линейке Grundfos CR. Всасывающий и напорный патрубки расположены на одном уровне, поэтому насос удобно включать непосредственно в трубопроводную систему.

Технические характеристики

Основные параметры Grundfos CR 16-70 33777107, определяющие его применение в инженерных и технологических установках, включают:

• производитель — Grundfos,
• серия — CR,
• модель — CR 16-70,
• исполнение — A-F-A-AUUE,
• номер продукта — 33777107,
• тип оборудования — вертикальный многоступенчатый центробежный насос,
• номинальный расход для семейства CR 16 — около 16 м³/ч,
• мощность электродвигателя — 7,5 кВт,
• питание — 3 × 230/400 В,
• частота сети — 50 Гц,
• частота вращения двигателя — около 2900 об/мин,
• расположение патрубков — в одной горизонтальной плоскости,
• диаметр присоединения — DN50,
• класс фланцевого подключения — PN25,
• монтажная длина между патрубками — около 300 мм,
• материал основания и головной части — чугун,
• материал основных деталей, контактирующих с жидкостью — нержавеющая сталь EN 1.4301,
• тип привода — отдельный вертикально установленный электродвигатель,
• передача момента — через муфтовое соединение,
• монтаж — вертикальный стационарный,
• перекачиваемая среда — чистые и совместимые неагрессивные жидкости.

Особенности конструкции устройств

Основой CR 16-70 является вертикальный пакет рабочих ступеней. Каждая ступень включает рабочее колесо и направляющий аппарат, которые последовательно передают энергию потоку. После выхода из одного рабочего колеса жидкость поступает в следующую ступень уже с увеличенным давлением. Такой принцип позволяет распределить создание напора между несколькими гидравлическими элементами вместо того, чтобы получать его в одном рабочем колесе большого диаметра. Вертикальная компоновка уменьшает площадь, занимаемую насосом на основании. При этом всасывающий и напорный патрубки находятся напротив друг друга на одной высоте. Такое расположение удобно для линейного подключения к трубопроводу и позволяет избежать сложной обвязки вокруг насосного корпуса. В конструкции серии CR головная часть и основание воспринимают механические нагрузки от трубопровода и электродвигателя, тогда как значительная часть внутренних гидравлических элементов выполнена из нержавеющей стали. Для исполнения CR 16-70 33777107 применено сочетание чугунных наружных элементов и деталей из EN 1.4301 в зоне контакта с перекачиваемой средой.

Области применения

Grundfos CR 16-70 применяется в системах, где необходима непрерывная подача жидкости с повышением давления. Основные направления использования:

• промышленные системы водоснабжения,
• станции повышения давления,
• технологические насосные установки,
• подача воды на производственные линии,
• контуры охлаждения оборудования,
• системы промывки,
• водоподготовительные установки,
• подача воды к фильтрационному оборудованию,
• котельные и тепловые пункты,
• циркуляционные технологические контуры,
• системы орошения,
• пожарные и вспомогательные насосные установки,
• перекачивание чистых технических жидкостей,
• установки с ограниченной площадью машинного помещения.

Компания «Олниса» осуществляет поставку насосов Grundfos и другого оборудования для промышленных и инженерных систем. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации рекомендуется указывать полное обозначение Grundfos CR 16-70 A-F-A-AUUE и номер продукта 33777107, поскольку внутри семейства CR 16 существуют исполнения с различным напором, мощностью электродвигателя и конфигурацией гидравлической части.

Преимущества

Практические достоинства Grundfos CR 16-70 связаны с многоступенчатой архитектурой и промышленной компоновкой агрегата:

• формирование высокого давления при компактной занимаемой площади,
• последовательное увеличение энергии потока на нескольких ступенях,
• удобное линейное подключение к трубопроводу,
• вертикальная установка без большого горизонтального основания,
• пригодность для непрерывных промышленных процессов,
• коррозионностойкие внутренние элементы гидравлической части,
• возможность использования в системах повышения давления,
• простая интеграция в технологическую обвязку,
• раздельная конструкция двигателя и насосного узла,
• пригодность для систем с продолжительными рабочими циклами,
• универсальность для водоснабжения и технологической перекачки,
• возможность включения в автоматизированные насосные установки.

Таким образом, Grundfos CR 16-70 33777107 представляет собой вертикальный многоступенчатый центробежный насос для систем, где необходимо сочетать производительность семейства CR 16 с повышенным напором. Давление формируется последовательно в нескольких гидравлических ступенях, благодаря чему насос сохраняет компактную вертикальную компоновку и подходит для установки непосредственно в трубопроводную линию. Исполнение с двигателем 7,5 кВт, трехфазным питанием и фланцами DN50 ориентировано на промышленную эксплуатацию. Сочетание нержавеющих деталей проточной части и прочного основания позволяет применять насос в водоснабжении, повышении давления, охлаждающих и технологических контурах.
