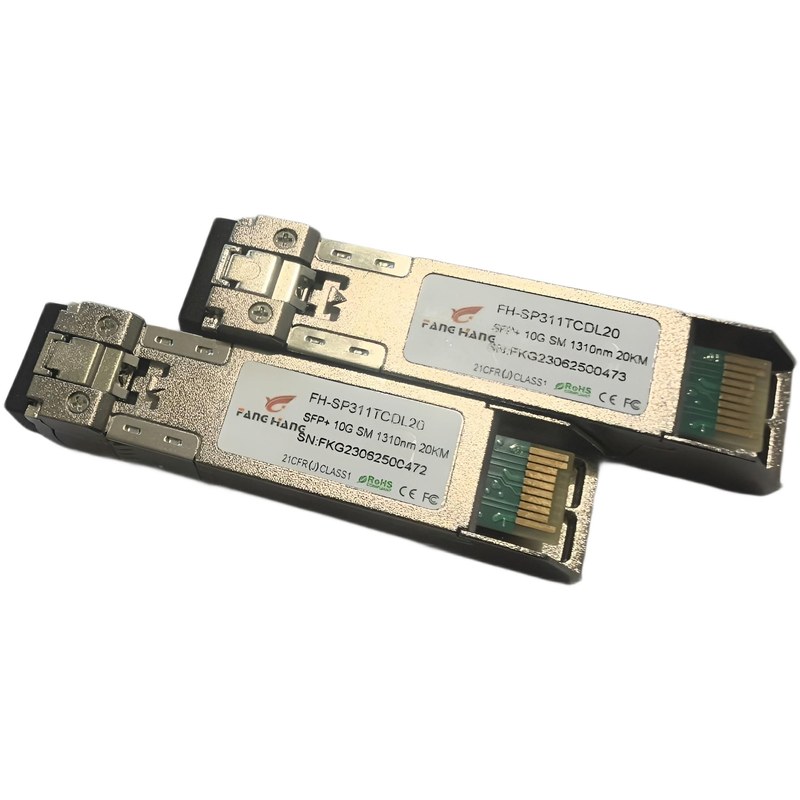

FH-SP311TCDL20 — оптический SFP+ модуль 10G для оборудования Eltex

FH-SP311TCDL20 предназначен для построения высокоскоростных оптических соединений между сетевыми устройствами, оснащенными интерфейсами SFP+. Модуль обеспечивает передачу данных со скоростью 10 Гбит/с по двум одномодовым волокнам и рассчитан на линии протяженностью до 20 км.

Технические характеристики

Основные параметры FH-SP311TCDL20 определяют дальность связи, совместимость с оптической линией и возможности диагностики:

• тип устройства — оптический трансивер,
• форм-фактор — SFP+,
• интерфейс передачи данных — 10GE,
• скорость — 10 Гбит/с,
• тип оптической линии — двухволоконная,
• тип волокна — одномодовое,
• размер волокна — 9/125 мкм,
• максимальная дальность — до 20 км,
• длина волны передатчика — 1310 нм,
• тип оптического разъема — LC,
• мощность оптического передатчика — от −6 до 0 дБм,
• чувствительность приемника — до −15 дБм,
• тип лазера — DFB,
• поддержка DDM — предусмотрена,
• стандарт DDM — SFF-8472,
• горячая замена — поддерживается,
• рабочая температура — от 0 до +70 °C,
• соответствие SFP+ MSA — SFF-8431,
• сетевой стандарт — IEEE 802.3ae,
• класс лазерной безопасности — Class 1,
• совместимость — оборудование Eltex и совместимые SFP+ платформы.

Особенности конструкции устройств

FH-SP311TCDL20 выполнен в стандартном корпусе SFP+, поэтому устанавливается непосредственно в соответствующий порт коммутатора или другого сетевого устройства. Модуль не требует отдельного внешнего питания: необходимое напряжение подается через контактную группу слота, а оптическая часть объединена с электрическим интерфейсом внутри одного компактного корпуса. Передача и прием разделены между двумя одномодовыми волокнами. Одно используется для исходящего оптического сигнала, второе — для входящего. Такая схема отличается от одноволоконных BiDi-модулей тем, что не требует парных трансиверов с разными длинами волн на противоположных концах линии. В передающем тракте используется DFB-лазер с рабочей длиной волны 1310 нм. Диапазон выходной мощности составляет от −6 до 0 дБм. Приемная часть рассчитана на сигнал с уровнем до −15 дБм, поэтому модуль имеет энергетический запас, позволяющий учитывать затухание одномодового волокна, соединителей и промежуточных коммутационных элементов в пределах допустимого оптического бюджета. Разъем LC выполнен в дуплексном исполнении и используется для одновременного подключения передающего и приемного волокна. Такой тип коннектора широко применяется в 10-гигабитных оптических интерфейсах благодаря компактным размерам и возможности плотного размещения нескольких портов на передней панели сетевого оборудования.

Области применения

FH-SP311TCDL20 используется для построения 10-гигабитных соединений по одномодовому волокну. Основными направлениями применения являются:

• магистральные соединения между коммутаторами,
• uplink-каналы уровня доступа,
• подключение оборудования агрегации,
• межкорпусные оптические линии,
• соединение удаленных сетевых узлов,
• корпоративные сети,
• операторская инфраструктура,
• центры обработки данных,
• серверные помещения,
• образовательные и административные сети,
• волоконно-оптические линии внутри предприятий,
• каналы передачи данных до 20 км.

Компания «Олниса» осуществляет поставку оптических модулей FH-SP311TCDL20 и другого телекоммуникационного оборудования для сетей на базе Eltex. Клиентам доступны технические консультации по представленным решениям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать полное обозначение FH-SP311TCDL20, поскольку рядом в линейке присутствуют SFP+ модули с другой дальностью, длиной волны и типом оптической линии.

Преимущества

Практические достоинства FH-SP311TCDL20 связаны с построением стабильных 10-гигабитных оптических соединений на средних дистанциях:

• передача данных без перехода на медную линию,
• поддержка высокоскоростных uplink-соединений,
• работа по распространенному одномодовому волокну,
• удобное подключение через компактный LC-интерфейс,
• возможность диагностики состояния оптического тракта,
• контроль ключевых параметров через DDM,
• горячая замена без остановки всего сетевого устройства,
• совместимость с SFP+ интерфейсами Eltex,
• подходящее решение для магистральных и межкорпусных каналов,
• отсутствие необходимости в отдельном источнике питания,
• компактность для плотного размещения в коммутаторах,
• пригодность для линий протяженностью до 20 км.

Таким образом, FH-SP311TCDL20 представляет собой специализированный SFP+ трансивер для передачи 10-гигабитного Ethernet по двум одномодовым волокнам. Длина волны 1310 нм, дальность до 20 км и чувствительность приемника до −15 дБм делают модуль подходящим для магистральных и распределительных соединений между сетевыми узлами.
