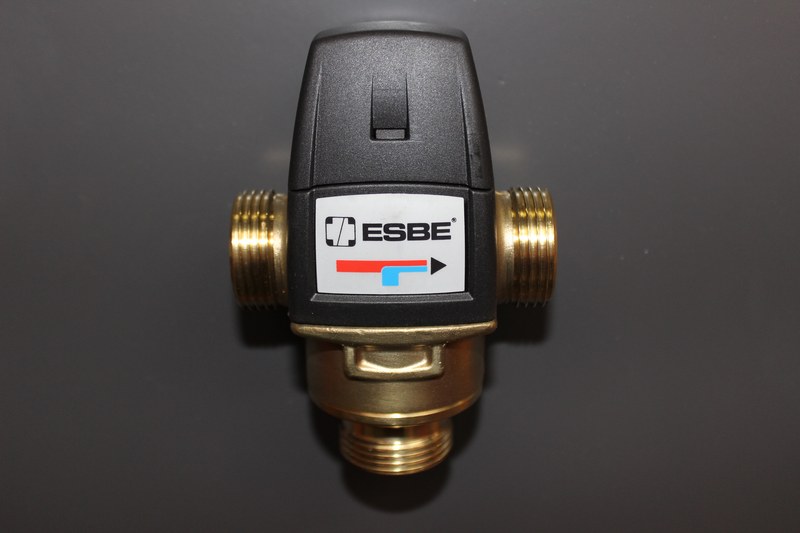

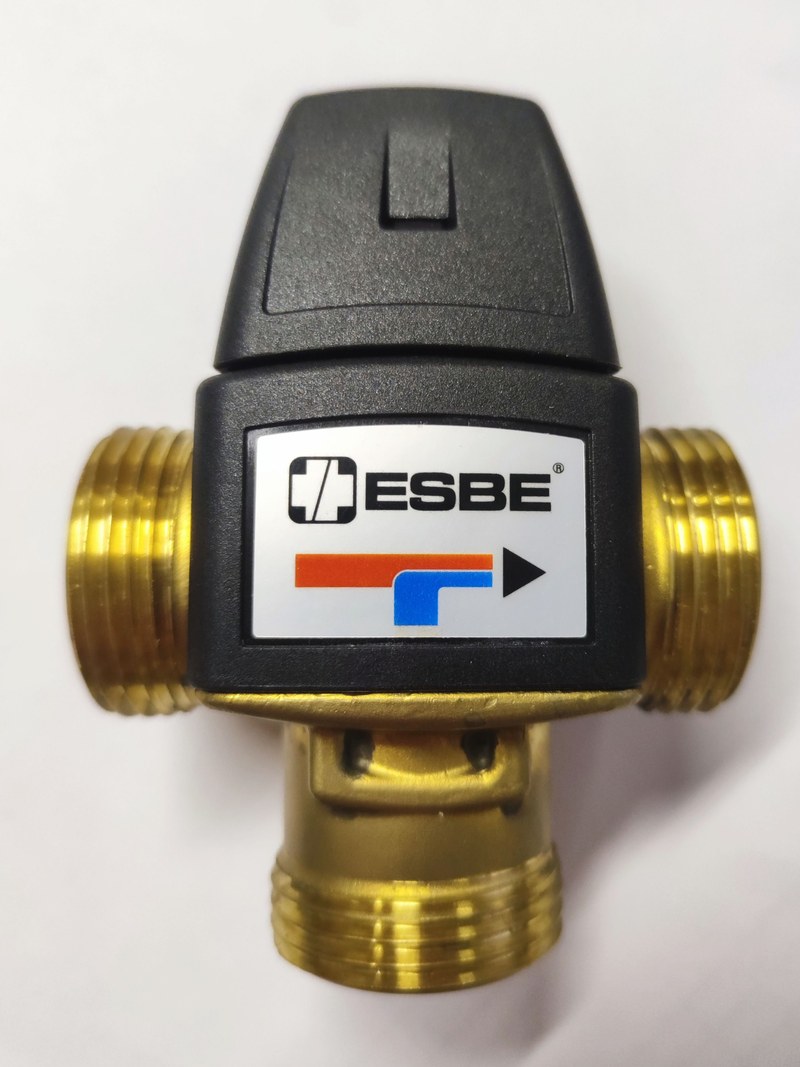

ESBE VTA322 31103200 — термостатический смесительный клапан для систем горячего водоснабжения

В системе горячего водоснабжения температура воды в накопительном баке или теплообменнике может быть существенно выше значения, которое требуется непосредственно в точках потребления. ESBE VTA322 31103200 предназначен для автоматического смешения горячего и холодного потоков с получением воды заданной температуры без электропривода, датчика с внешним контроллером и дополнительного источника питания.

Технические характеристики

Основные параметры ESBE VTA322 31103200 определяют гидравлические возможности клапана и условия его эксплуатации:

• производитель — ESBE,
• серия — VTA320,
• модель — VTA322,
• артикул — 31103200,
• тип устройства — термостатический смесительный клапан,
• схема подключения — трехходовая,
• диапазон регулирования температуры — 30–70 °C,
• коэффициент пропускной способности Kvs — 1,6 м³/ч,
• присоединение — наружная резьба G 1",
• минимальный расход для заявленной стабильности — 4 л/мин,
• минимальная разница между горячим входом и смешанным выходом — 10 °C,
• материал корпуса и металлических деталей, контактирующих с водой — DZR-латунь,
• масса — около 0,53 кг.

Особенности конструкции устройств

ESBE VTA322 работает по самодействующему термостатическому принципу. Внутри корпуса находится чувствительный элемент, который реагирует на температуру смешанной воды и механически изменяет соотношение потоков с горячего и холодного входов. Если температура на выходе начинает повышаться, доля горячей воды уменьшается; при охлаждении поток перераспределяется в обратную сторону. Такой способ регулирования не требует подключения к электрической сети. Клапан самостоятельно поддерживает установленную температуру до тех пор, пока давление, расход и температуры входных потоков остаются в пределах допустимых условий. Гидравлическая схема VTA322 имеет два входа и один смешанный выход. Горячая вода поступает из бойлера, накопительного бака или теплообменника, а холодная — из соответствующей питающей линии. После смешения поток направляется к потребителям уже с ограниченной температурой. Для исполнения 31103200 применяется наружная цилиндрическая резьба G 1" по ISO 228/1. Такая конфигурация удобна при монтаже через накидные соединения или соответствующие переходники и позволяет при необходимости демонтировать клапан без значительной разборки прилегающего трубопровода.

Области применения

ESBE VTA322 31103200 применяется там, где температуру горячей воды необходимо автоматически ограничивать или стабилизировать перед подачей потребителю. Основные направления использования:

• системы бытового горячего водоснабжения,
• накопительные водонагреватели,
• бойлерные установки,
• водонагреватели косвенного нагрева,
• тепловые насосы с контуром ГВС,
• системы с рециркуляцией горячей воды,
• индивидуальные тепловые пункты,
• узлы подготовки санитарной горячей воды,
• системы с высокой температурой хранения воды,
• защита точек водоразбора от чрезмерно горячей воды,
• централизованное смешение перед распределением по зданию.

Компания «Олниса» осуществляет поставку термостатических клапанов ESBE для систем горячего водоснабжения, отопления и инженерных установок. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации рекомендуется указывать полное обозначение ESBE VTA322 31103200, поскольку серия VTA322 включает варианты с разными диапазонами температуры, Kvs и диаметрами присоединения.

Преимущества

Практическая ценность ESBE VTA322 связана с автоматическим регулированием температуры без сложной системы управления:

• работа без электропитания,
• автоматическая реакция на изменение температуры смешанного потока,
• ограничение чрезмерно высокой температуры в системе ГВС,
• стабилизация параметров при изменении водоразбора,
• компактное размещение непосредственно на трубопроводе,
• отсутствие отдельного электропривода,
• пригодность для систем с рециркуляцией горячей воды,
• коррозионностойкое исполнение корпуса,
• простая интеграция в бойлерные и водонагревательные установки,
• широкий диапазон температурной настройки,
• минимальное количество внешних управляющих компонентов,
• возможность централизованно задавать температуру перед распределением воды потребителям.

Таким образом, ESBE VTA322 31103200 представляет собой самодействующий термостатический узел, который смешивает горячую и холодную воду непосредственно по температуре выходного потока. Исполнение с диапазоном 30–70 °C и Kvs 1,6 ориентировано на системы, где требуется более широкий диапазон настройки, чем у стандартных низкотемпературных вариантов серии.
