Цифровой мультиметр Fluke 45 для точного контроля электрических цепей
Fluke 45 — настольный мультиметр для лабораторных измерений, производственного контроля и наладки электронных узлов. Прибор измеряет постоянные и переменные напряжения и токи, сопротивление и частоту, проверяет диоды и соединения. Две строки одновременно показывают основной результат и связанную величину, например напряжение и частоту. Интерфейс допускает автономную работу и включение в автоматизированный стенд.
Измерительные функции
Автоматический выбор предела упрощает измерения, а ручная фиксация исключает переход между диапазонами при серийном контроле. Основные возможности Fluke 45 включают:
- постоянное напряжение до 1000 В,
- переменное напряжение до 750 В с определением действующего значения,
- постоянный и переменный ток до 10 А через отдельный вход,
- сопротивление от малых значений до десятков мегаом,
- частоту периодического электрического сигнала,
- проверку диодного перехода по падению напряжения,
- контроль непрерывности цепи со звуковой сигнализацией,
- вывод уровня в децибелах относительно заданного сопротивления.
Пределы постоянного напряжения составляют 300 мВ, 3 В, 30 В, 300 В и 1000 В, переменного — до 750 В. Входное сопротивление на основных диапазонах близко к 10 МОм, а разрешение на пределе 300 мВ достигает 10 мкВ. Диапазоны сопротивления: 300 Ом, 3 кОм, 30 кОм, 300 кОм, 3 МОм и 30 МОм; минимальное разрешение равно 10 мОм. Погрешность зависит от функции, предела, частоты, температуры и срока после калибровки.
Принцип измерительного преобразования
Постоянный сигнал проходит защитный и масштабирующий каскады, затем поступает в аналого-цифровой преобразователь. Интегрирующий метод подавляет сетевые помехи при соответствующей скорости. Переменный тракт определяет действующее значение в допустимой полосе частот. Обработка включает:
- ограничение опасного перенапряжения защитными элементами,
- масштабирование делителем напряжения или токовым шунтом,
- преобразование сопротивления в напряжение при заданном тестовом токе,
- фильтрацию высокочастотных и импульсных помех,
- аналого-цифровое преобразование с установленным темпом отсчетов,
- масштабирование результата и вывод единицы измерения,
- передачу показания во внешний контроллер через интерфейс.
Результат для переменного сигнала зависит от частоты, формы и коэффициента амплитуды. При проверке преобразователей исключают перегрузку входа и учитывают полосу пропускания. Для измерения сопротивления цепь обесточивают, а конденсаторы разряжают. Параллельные ветви изменяют показание компонента.
Двухстрочная индикация и обработка

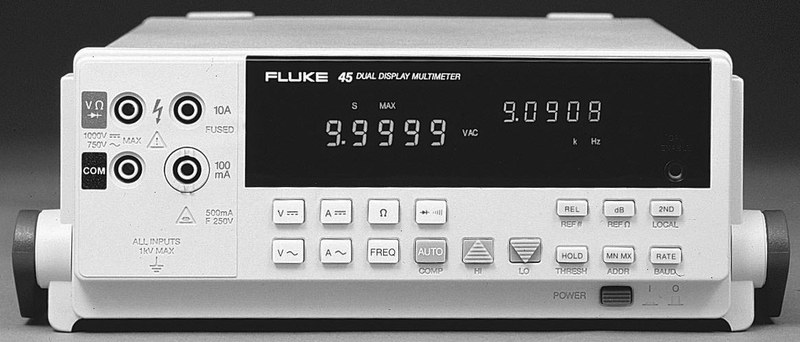

Верхняя строка вакуумно-люминесцентного дисплея показывает первый результат, нижняя — вторую функцию. Совместимые сочетания позволяют сопоставлять напряжение и частоту, постоянную и переменную составляющие. Рабочие режимы представлены ниже:
- автоматический выбор диапазона для универсальных проверок,
- ручная фиксация предела для повторяемых серий измерений,
- относительное измерение с вычитанием опорного значения,
- регистрация минимального и максимального уровней сигнала,
- удержание стабильного результата,
- изменение скорости обновления с учетом подавления помех,
- отображение второй величины без отключения основной функции.
Относительный режим компенсирует сопротивление проводов и показывает отклонение от номинала. Регистрация экстремумов выявляет провалы и выбросы, но зависит от скорости выборки. Медленный темп стабилизирует младшие разряды, быстрый удобен для сбора данных.
Конструкция и подключения

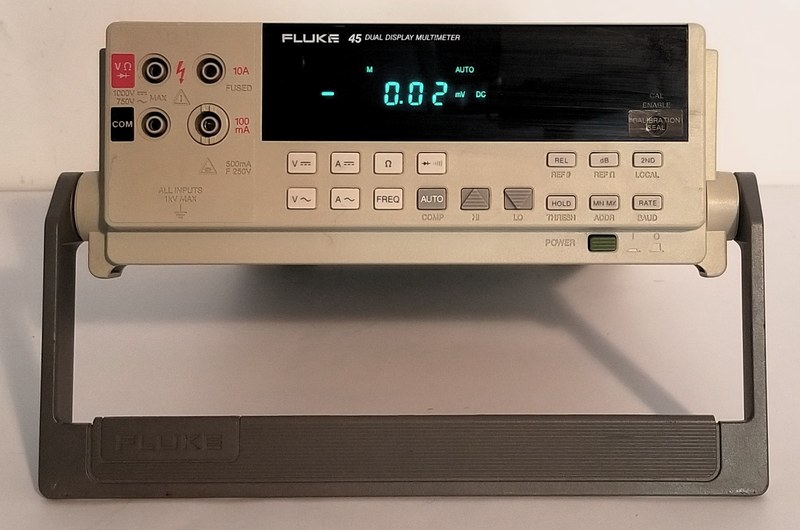

Настольный корпус снабжен наклоняемой опорой и фронтальными органами управления. Гнезда разделяют потенциальный вход, общий провод и токовый канал. Токовый вход защищен плавким предохранителем. Основные элементы конструкции:
- клавишная панель прямого выбора функций и режимов,
- двухстрочный индикатор с обозначениями полярности и единиц,
- разъемы для напряжения, сопротивления, общего провода и тока,
- защитные резисторы, ограничители, делители и прецизионные шунты,
- сетевой источник питания с разделением внутренних цепей,
- интерфейс RS-232 для передачи команд и результатов,
- исполнение с IEEE-488 для включения в приборную шину.
Напряжение измеряют параллельно, ток — в разрыве цепи. После контроля тока провод возвращают во вход напряжения, иначе подключение щупов вызовет замыкание через шунт. До работы проверяют функцию, ожидаемый уровень, корпус, провода и изоляцию. Принадлежности должны соответствовать напряжению цепи.
Дистанционное управление и метрологическая эксплуатация
Последовательный интерфейс передает показания, настраивает функции и запускает цикл от компьютера. Возможны длительное наблюдение, протоколирование и многоточечные испытания через коммутатор. Для сопоставимости фиксируют диапазон, скорость и условия запуска. После переноса прибор выдерживают до температурной стабилизации. Надежность результатов поддерживают калибровкой и контролем по стабильным мерам. Интервал определяют требования предприятия и интенсивность эксплуатации. Влияющими факторами являются сопротивление проводов, термоэлектрические ЭДС, нагрев шунта, утечки и наводки. Для малых сигналов применяют короткие витые проводники.
Области применения
Стационарное исполнение и интерфейс подходят для задач с регистрацией результатов. Типовые области применения:
- контроль выходных каналов источников питания,
- проверка резисторов, диодов, кабелей и обмоток,
- измерение тока потребления электронных модулей,
- наладка аналоговых датчиков и сигнальных трактов,
- ресурсные испытания с передачей данных на компьютер,
- входной и приемочный контроль компонентов,
- лабораторные работы по электрическим измерениям.
Таким образом, Fluke 45 объединяет многодиапазонный тракт, отображение двух параметров, математическую обработку и дистанционное управление. Достоверность обеспечивается правильным выбором входа, предела и скорости, учетом частотной полосы и помех. Компания «Олниса» осуществляет поставку мультиметров Fluke 45 как промышленного измерительного оборудования для лабораторий, производственных участков и испытательных стендов.
